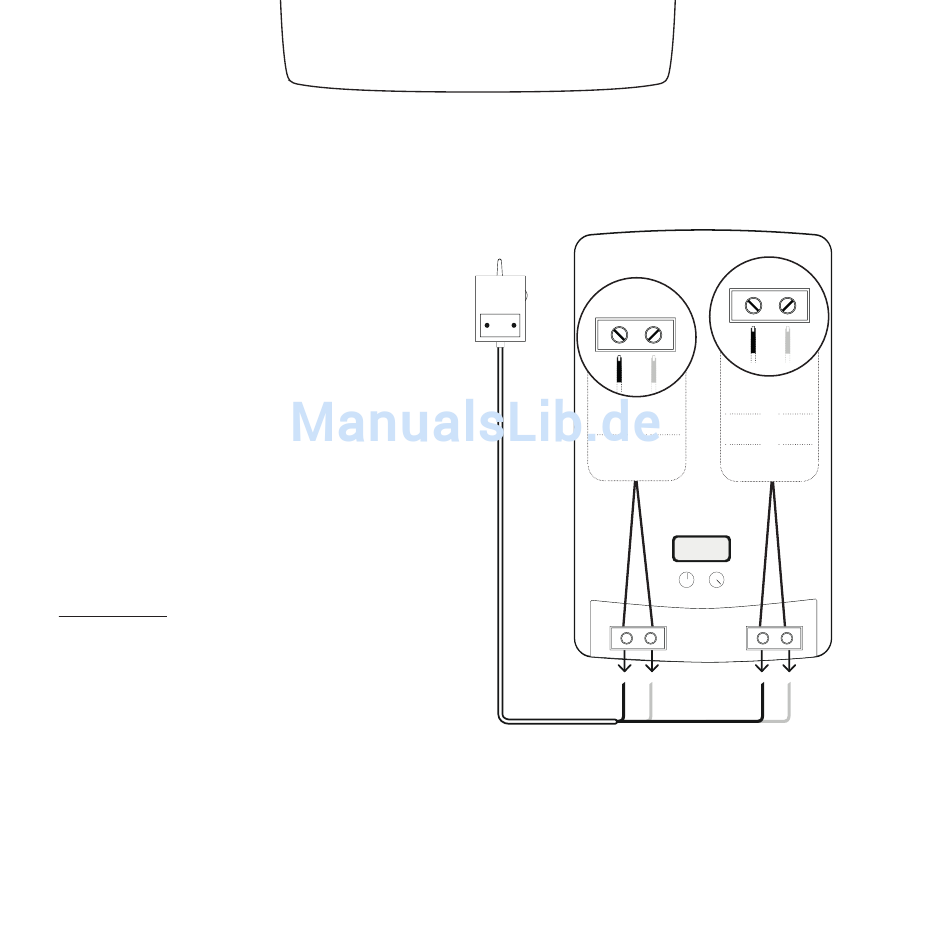

Öffnen Sie die Heizkessel-
klappe, nötigenfalls mit Hilfe des
Handbuchs. Suchen Sie das
Relais Ihres alten Thermostats.
Folgen Sie seinen Drähten, um
die Klemmen des Heiz-
kessels zu identifizieren, an die
es angeschlossen ist. Machen
Sie ein Foto von der Verka-
belung.
Anmerkung: Einige Thermostate sind
an andere Klemmen angeschlossen,
als die auf der Liste des Diagramms
(beispielsweise: eBus, EWS ...). In
diesem Fall müssen Sie die richtigen
Thermostat-Klemmen identifizieren.
Diese sind mit LS-LR, TA oder
COM-NO beschriftet
Identifizieren
220V Stromversorgungsklemmen
Normalerweise blaue und braune
L
/ L
S
R
P / N
or
TA
or
or
L / N
COM / NO
Thermostat-Klemmen
Normalerweise schwarze
oder graue Drähte
Drähte
