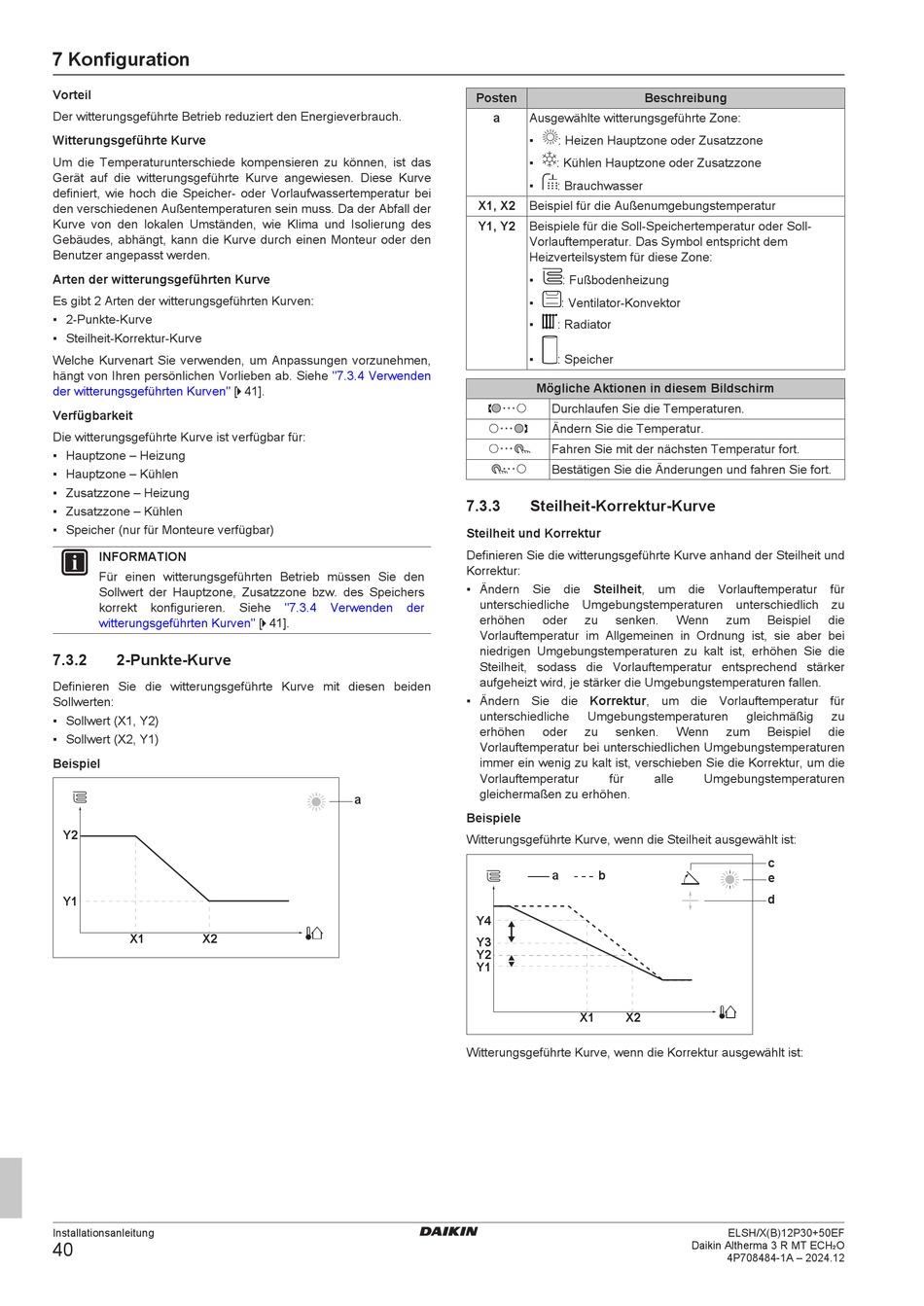

Daikin Altherma 3 R MT ECH2O Installationsanleitung Seite 40

7 Konfiguration
Vorteil
Der witterungsgeführte Betrieb reduziert den Energieverbrauch.
Witterungsgeführte Kurve
Um die Temperaturunterschiede kompensieren zu können, ist das
Gerät auf die witterungsgeführte Kurve angewiesen. Diese Kurve
definiert, wie hoch die Speicher- oder Vorlaufwassertemperatur bei
den verschiedenen Außentemperaturen sein muss. Da der Abfall der
Kurve von den lokalen Umständen, wie Klima und Isolierung des
Gebäudes, abhängt, kann die Kurve durch einen Monteur oder den
Benutzer angepasst werden.
Arten der witterungsgeführten Kurve
Es gibt 2 Arten der witterungsgeführten Kurven:
▪ 2-Punkte-Kurve
▪ Steilheit-Korrektur-Kurve
Welche Kurvenart Sie verwenden, um Anpassungen vorzunehmen,
hängt von Ihren persönlichen Vorlieben ab. Siehe
Kurven" [ 4 41].
der witterungsgeführten
Verfügbarkeit
Die witterungsgeführte Kurve ist verfügbar für:
▪ Hauptzone – Heizung
▪ Hauptzone – Kühlen
▪ Zusatzzone – Heizung
▪ Zusatzzone – Kühlen
▪ Speicher (nur für Monteure verfügbar)
INFORMATION
Für einen witterungsgeführten Betrieb müssen Sie den
Sollwert der Hauptzone, Zusatzzone bzw. des Speichers
korrekt konfigurieren.
Kurven" [ 4 41].
witterungsgeführten
7.3.2 2-Punkte-Kurve
Definieren Sie die witterungsgeführte Kurve mit diesen beiden
Sollwerten:
▪ Sollwert (X1, Y2)
▪ Sollwert (X2, Y1)
Beispiel
Y2
Y1
X1 X2
Installationsanleitung
40
"7.3.4 Verwenden
Siehe "7.3.4 Verwenden der
a
Posten
a Ausgewählte witterungsgeführte Zone:
▪ : Heizen Hauptzone oder Zusatzzone
▪ : Kühlen Hauptzone oder Zusatzzone
▪ : Brauchwasser
X1, X2 Beispiel für die Außenumgebungstemperatur
Y1, Y2 Beispiele für die Soll-Speichertemperatur oder Soll-
Vorlauftemperatur. Das Symbol entspricht dem
Heizverteilsystem für diese Zone:
▪ : Fußbodenheizung
▪ : Ventilator-Konvektor
▪ : Radiator
▪ : Speicher
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Temperaturen.
Ändern Sie die Temperatur.
Fahren Sie mit der nächsten Temperatur fort.
Bestätigen Sie die Änderungen und fahren Sie fort.
7.3.3 Steilheit-Korrektur-Kurve
Steilheit und Korrektur
Definieren Sie die witterungsgeführte Kurve anhand der Steilheit und
Korrektur:
▪ Ändern Sie die Steilheit, um die Vorlauftemperatur für
unterschiedliche Umgebungstemperaturen unterschiedlich zu
erhöhen oder zu senken.
Vorlauftemperatur im Allgemeinen in Ordnung ist, sie aber bei
niedrigen Umgebungstemperaturen zu kalt ist, erhöhen Sie die
Steilheit, sodass die Vorlauftemperatur entsprechend stärker
aufgeheizt wird, je stärker die Umgebungstemperaturen fallen.
▪ Ändern Sie die Korrektur, um die Vorlauftemperatur für
unterschiedliche Umgebungstemperaturen
erhöhen oder zu senken.
Vorlauftemperatur bei unterschiedlichen Umgebungstemperaturen
immer ein wenig zu kalt ist, verschieben Sie die Korrektur, um die
Vorlauftemperatur für
gleichermaßen zu erhöhen.
Beispiele
Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist:
a b
Y4
Y3
Y2
Y1
X1 X2
Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist:
Beschreibung
Wenn zum Beispiel
gleichmäßig
Wenn zum Beispiel
alle Umgebungstemperaturen
c
e
d
ELSH/X(B)12P30+50EF
Daikin Altherma 3 R MT ECH₂O
4P708484-1A – 2024.12
die
zu
die
