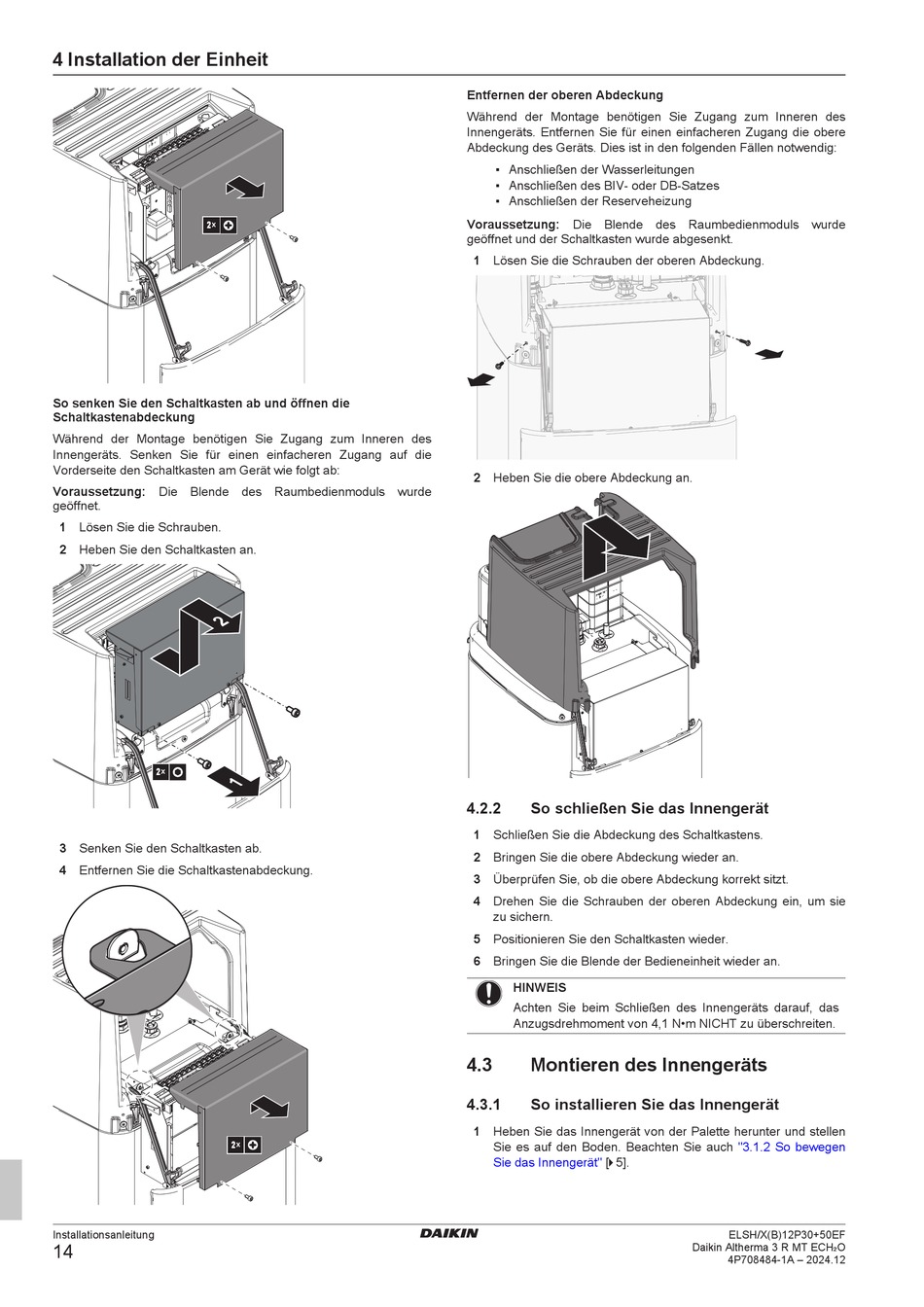

Daikin Altherma 3 R MT ECH2O Installationsanleitung Seite 14

4 Installation der Einheit
2×
So senken Sie den Schaltkasten ab und öffnen die
Schaltkastenabdeckung
Während der Montage benötigen Sie Zugang zum Inneren des
Innengeräts. Senken Sie für einen einfacheren Zugang auf die
Vorderseite den Schaltkasten am Gerät wie folgt ab:
Voraussetzung: Die Blende des Raumbedienmoduls wurde
geöffnet.
1 Lösen Sie die Schrauben.
2 Heben Sie den Schaltkasten an.
2×
3 Senken Sie den Schaltkasten ab.
4 Entfernen Sie die Schaltkastenabdeckung.
Installationsanleitung
14
2×
Entfernen der oberen Abdeckung
Während der Montage benötigen Sie Zugang zum Inneren des
Innengeräts. Entfernen Sie für einen einfacheren Zugang die obere
Abdeckung des Geräts. Dies ist in den folgenden Fällen notwendig:
▪ Anschließen der Wasserleitungen
▪ Anschließen des BIV- oder DB-Satzes
▪ Anschließen der Reserveheizung
Voraussetzung: Die Blende des Raumbedienmoduls wurde
geöffnet und der Schaltkasten wurde abgesenkt.
1 Lösen Sie die Schrauben der oberen Abdeckung.
2 Heben Sie die obere Abdeckung an.
4.2.2 So schließen Sie das Innengerät
1 Schließen Sie die Abdeckung des Schaltkastens.
2 Bringen Sie die obere Abdeckung wieder an.
3 Überprüfen Sie, ob die obere Abdeckung korrekt sitzt.
4 Drehen Sie die Schrauben der oberen Abdeckung ein, um sie
zu sichern.
5 Positionieren Sie den Schaltkasten wieder.
6 Bringen Sie die Blende der Bedieneinheit wieder an.
HINWEIS
Achten Sie beim Schließen des Innengeräts darauf, das
Anzugsdrehmoment von 4,1 N•m NICHT zu überschreiten.
4.3 Montieren des Innengeräts
4.3.1 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden. Beachten Sie auch
Innengerät" [ 4 5].
Sie das
"3.1.2 So bewegen
ELSH/X(B)12P30+50EF
Daikin Altherma 3 R MT ECH₂O
4P708484-1A – 2024.12
