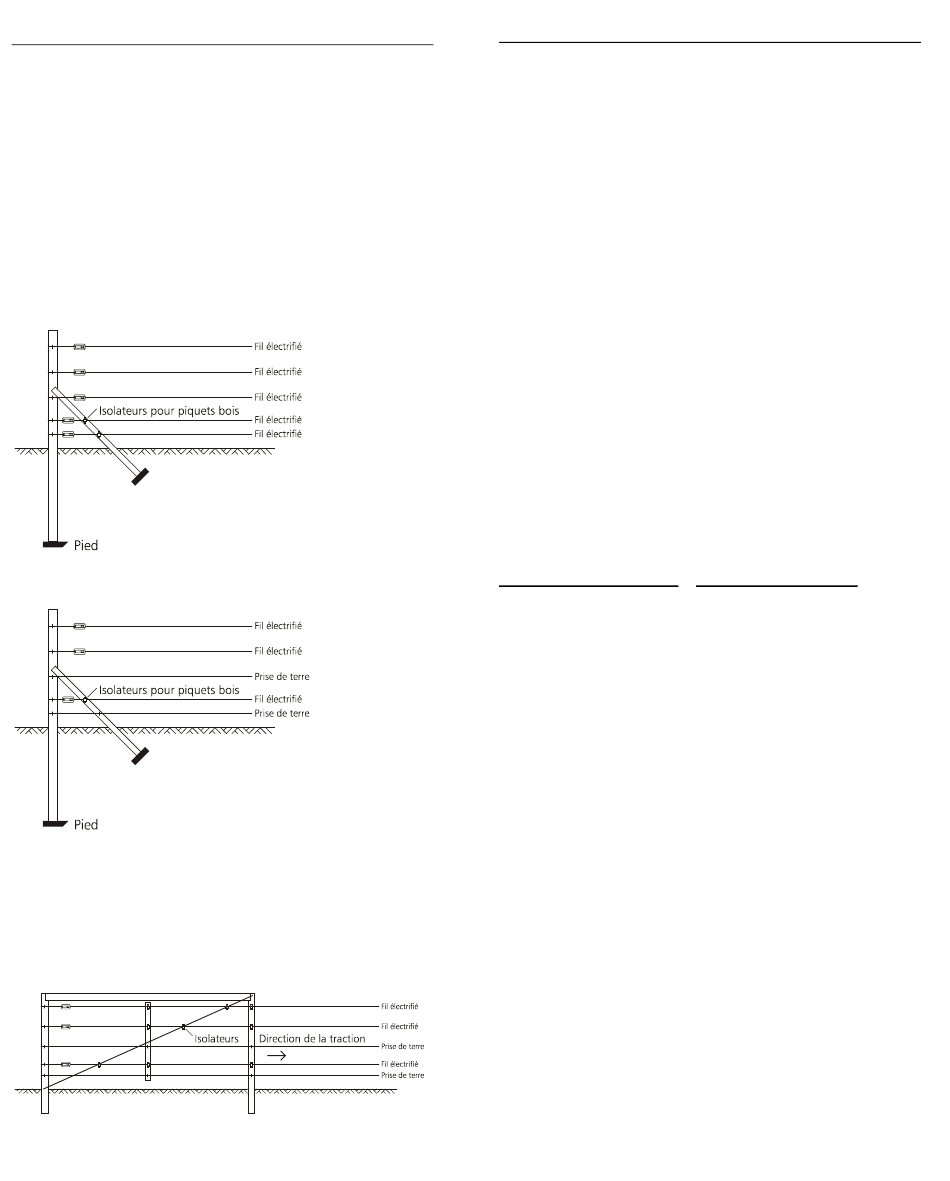

Piquets d'extrémité
Jambe de force
Adaptée aux portes et aux piquets sous traction
élevée.
Plantez solidement le piquet muni d'un pied dans le
sol, enterrez ensuite la jambe de force directement
au-dessous de la surface du sol à une distance
appropriée pour assurer le bon positionnement de la
jambe. La jambe de force peut être soulevée dans la
position exacte à l'aide d'une bêche.
Système avec fils électrifiés
Système avec retour par le fil de terre
Support horizontal
Adapté aux portes et aux piquets sous traction élevée.
Mise en place très facile, parfaitement adapté aux
tractions élevées, convient notamment aux régions de
sols très humides ou de grandes gelées.
60
Installer et tester un système de mise à terre
Sélectionnez un endroit approprié pour la prise de
terre. L'endroit doit être:
séparé au moins de 10 m de tout autre système
•
de terre (par exemple câbles téléphoniques et
électriques ou prise de terre d'un autre
électrificateur).
éloigné de bétail ou de trafic qui pourraient
•
entraver l'installation.
de surveillance facile pour assurer le bon
•
entretien.
idéalement, présenter un sol humide. Notez qu'il
•
n'est pas obligatoire que la prise de terre se
trouve directement à côté de l'électrificateur.
Enfoncez les piquets de terre Speedrite dans le sol.
Connectez de manière continue les piquets de terre et
la borne de terre de l'électrificateur en utilisant un
câble isolé haute tension et des connexions de terre.
Veillez à ce que l'isolation soit suffisamment enlevée
pour garantir le bon contact entre le fil et le piquet de
terre. Le tableau ci-dessous indique le nombre
minimal de piquets de terre de 2 m, recommandé
pour le système de terre:
Électrificateur
Delta 1B: 0,5 J
Delta 2B: 1,0 J
Delta 3B: 2,5 J
Testez le système de terre en procédant comme suit:
Éteignez l'électrificateur.
1
Provoquez un court-circuit à une distance
2
minimale de 100 m de l'électrificateur en
appuyant plusieurs barres métalliques ou pièces
de tuyaux contre la ligne de clôture. Pour obtenir
les meilleurs résultats possibles, la tension de la
clôture devrait être réduite à 2 000 V ou moins.
Dans des conditions sèches ou sableuses, il peut
être nécessaire d'enfoncer les piquets jusqu'à une
profondeur de 300 mm.
Note: Il n'est pas acceptable de provoquer un
court-circuit entre le système de retour et le fil de
terre de la clôture.
Mettez l'électrificateur à nouveau en marche.
3
Au moyen d'un voltmètre digital Speedrite,
4
vérifiez que la tension de la clôture est inférieure
à 2 kV.
Vérifiez votre système de terre. Enfoncez la
5
sonde de terre du voltmètre dans le sol en
Piquets de terre
1
2
3
