Olympus BX3-RFAA Bedienungsanleitung Seite 27

Herstellen eines eigenen Fluoreszenzmoduls
} Eigene Fluoreszenzmodule lassen sich durch Einsetzen eines handelsüblichen Sperrfilters, Anregungsfilters oder
dichroitischen Spiegels in das leere Filtermodulgehäuse U-FF herstellen.
Abmessungen der optischen Teile
·Sperrfilter
·Anregungsfilter
·Dichroitischer Spiegel

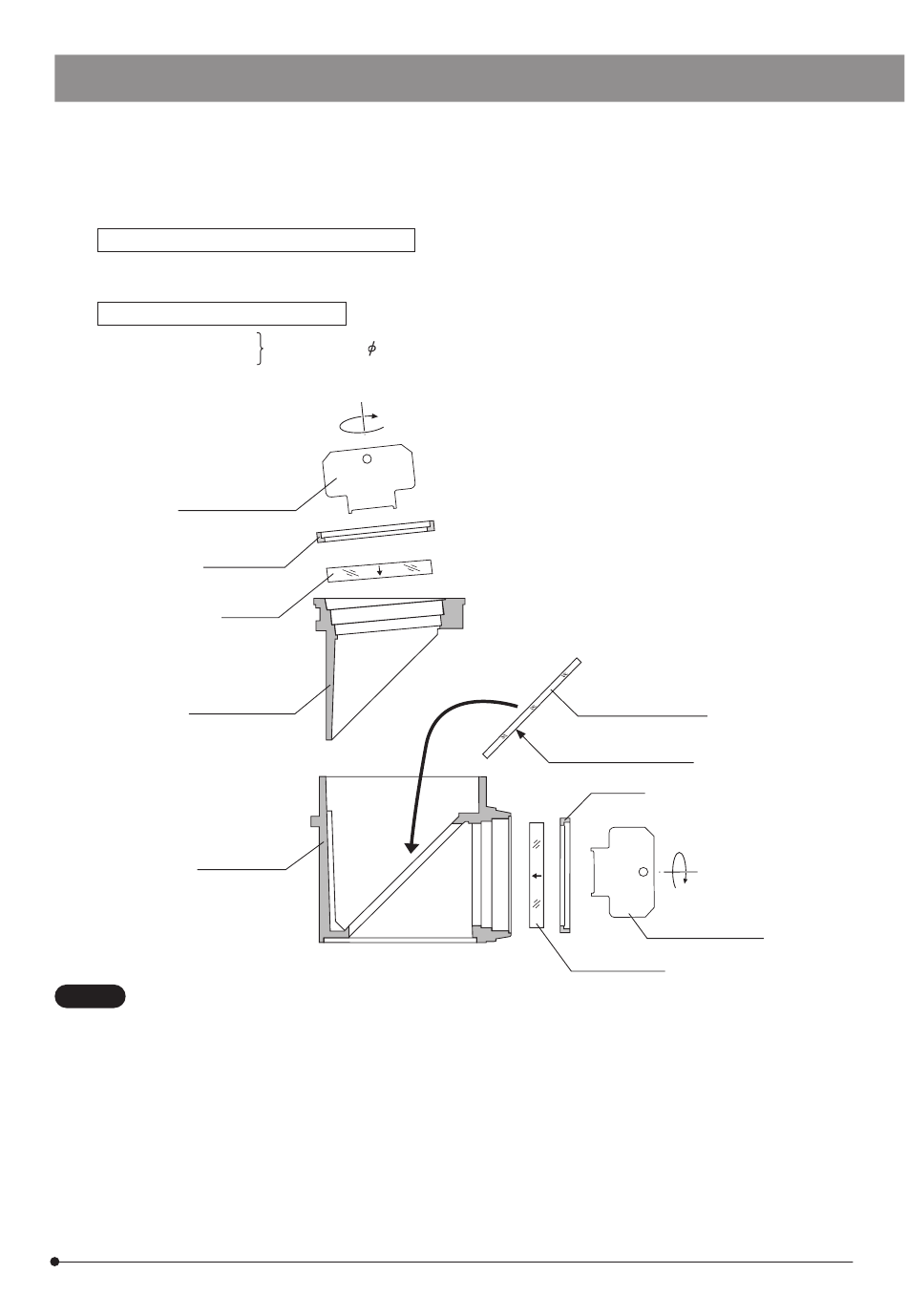

Haltering-Schlüssel
Filterhaltering
Sperrfilter
Sperrfilterrahmen
Hauptgehäuse
Das Fluoreszenzmodul beim Zerlegen und Zusammensetzen so halten, dass sich der Sperrfilter oben befindet (wie
VORSICHT
oben gezeigt). Bei der Handhabung darauf achten, dass keine Fingerabdrücke usw. auf das Modul gelangen.
Wird das Fluoreszenzmodul mit dem Filterrahmen nach unten zerlegt, kann unter Umständen der dichroitische
Spiegel herausfallen.
1. Das Fluoreszenzmodul durch Anheben des Absorptionsfilterrahmens zerlegen.
2. Den Absorptionsfilter im Absorptionsfilterrahmen bzw. den Anregungsfilter im Hauptgehäuse fixieren. Die einzelnen Filter
einsetzen, dabei so ausrichten, dass die Pfeile an den Seitenflächen in Richtung des Absorptionsfilterrahmens bzw. des
Hauptgehäuses weisen.
Den Haltering-Schlüssel in die Kerbe des Halterings einführen und durch Drehen des Filterhalteings fixieren.
} Falls der Filterhaltering aufgrund der Dicke des Filters den Absorptionsfilterrahmen oder das Hauptgehäuse überragt,
den Filter erneut einsetzen und dabei den Filterhaltering umdrehen.
3. Das Hauptgehäuse wie in der Abbildung gezeigt auf dem Tisch platzieren und den dichroitischen Spiegel vorsichtig
aufsetzen.
4. Den Absorptionsfilterrahmen vorsichtig wieder an der ursprünglichen Position anbringen.
Durchmesser 25 -0, 1 /-0,2 mm, max. Dicke 6 mm.
26 -0, 1 /-0,3 x 38 -0, 1 /-0,3 mm, Dicke 1 ±0,05 mm
Dichroitischer Spiegel
Interferenzbeschichtung
Filterhaltering
Haltering-Schlüssel
Anregungsfilter
24
