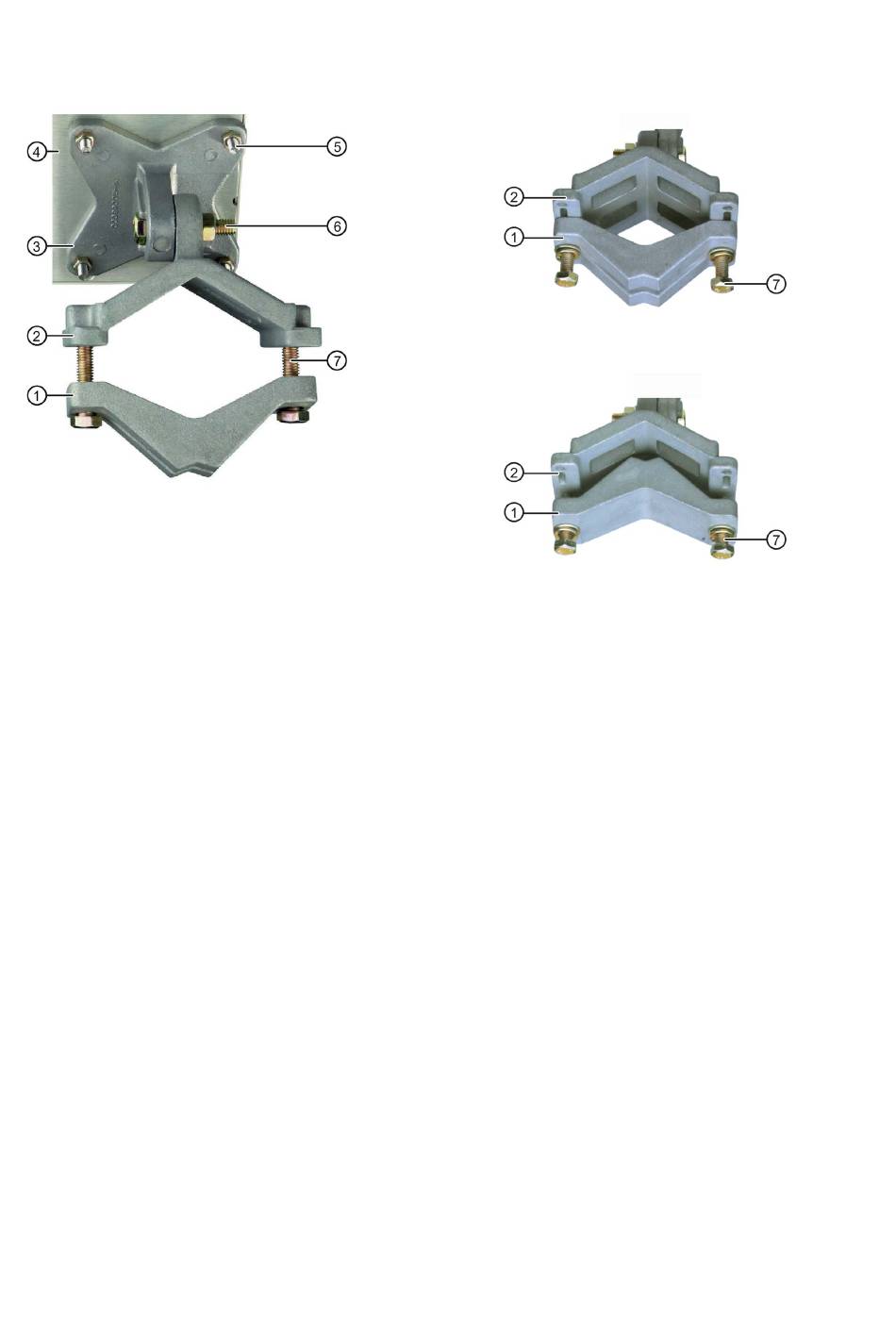

3.2 Mastmontage
① Klemmbügel
② Halterung
③ Halteblech zur Befestigung der Antenne
④ Antenne
⑤ Gewindebolzen zur Befestigung der Antenne (4 Stk.)
⑥ Gewindebolzen zur Befestigung der Halterung am Halteblech
⑦ Gewindebolzen zur Befestigung am Mast (2 Stk.)
Vorgehensweise
1. Befestigen Sie das Halteblech ③ an die Rückseite der Antenne ④ mit vier Gewindebolzen M5 ⑤. Verwenden Sie Feder- und
Unterlegscheiben. Das Anzugsmoment beträgt 5,7 Nm.
2. Befestigen Sie die Halterung ② am Halteblech ③ mithilfe des Gewindebolzen M8x40 ⑥ und der Mutter. Verwenden Sie eine
Feder- und Unterlegscheibe. Das Anzugsmoment beträgt 24 Nm.
3. Richten Sie den Klemmbügel ① nach der Maststärke aus (siehe Bilder oben rechts) und legen Sie ihn auf die Halterung ②
auf.
4. Schrauben Sie den Klemmbügel ① und die Halterung ② mit zwei Gewindebolzen M8 ⑦ und Muttern zusammen. Wählen
Sie die Bolzenlänge nach der Maststärke. Das Anzugsmoment beträgt 14 Nm.
5. Richten Sie die Antenne aus. Hierfür lösen Sie den Gewindebolzen ⑥. Positionieren Sie die Antenne und ziehen Sie
anschließend den Gewindebolzen ⑥ wieder an.
Antenne ANT793-8DJ
A5E03484059-07, 08/2023
Dicker Mast (1,75''- 3'')
Dünner Mast (1'' - 1,75'')
