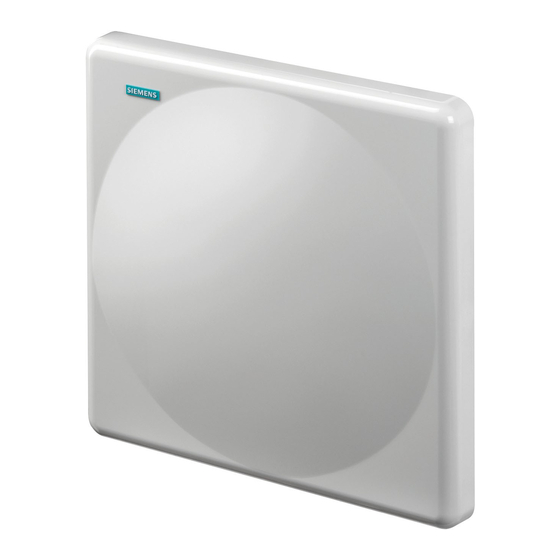

Siemens SIMATIC NET ANT793-8DJ Kompaktbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Antennen
  5. SIMATIC NET ANT793-8DJ
  6. Kompaktbetriebsanleitung
Siemens SIMATIC NET ANT793-8DJ Kompaktbetriebsanleitung

Siemens SIMATIC NET ANT793-8DJ Kompaktbetriebsanleitung

Richtantenne 5 ghz
Vorschau ausblenden Andere Handbücher für SIMATIC NET ANT793-8DJ:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
s
A5E03484059-01
SIMATIC NET
09/2011
Kompaktbetriebsanleitung
Compact Operating Instructions
ANT793-8DJ (Richtantenne 5 GHz)
ANT793-8DJ (Directional Antenna 5 GHz)
Deutsch/English
A5E03484059-01
© SIEMENS AG 2011
Änderungen vorbehalten
Subject to change

Werbung

loading

Verwandte Anleitungen für Siemens SIMATIC NET ANT793-8DJ

Inhaltszusammenfassung für Siemens SIMATIC NET ANT793-8DJ

  • Seite 1 All manuals and user guides at all-guides.com A5E03484059-01 SIMATIC NET 09/2011 Kompaktbetriebsanleitung Compact Operating Instructions ANT793-8DJ (Richtantenne 5 GHz) ANT793-8DJ (Directional Antenna 5 GHz) Deutsch/English A5E03484059-01 © SIEMENS AG 2011 Änderungen vorbehalten Subject to change...
  • Seite 2 All manuals and user guides at all-guides.com Sprachverzeichnis Deutsch ......................3 English......................19...
  • Seite 3 All manuals and user guides at all-guides.com Inhaltsverzeichnis Sicherheitshinweise....................6 Beschreibung ......................7 Montage ........................9 Wandmontage .......................9 Mastmontage .......................10 Anschließen ......................11 Technische Daten ....................12 Maßbilder ....................... 17 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 4 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Seite 5 Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens AG 2011 A5E03484059-01, 09/2011...
  • Seite 6 Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.
  • Seite 7 ● Antenne mit zwei N-Connectoren female ● Universalbefestigungssatz für die Wand- und Mastmontage ● Kompaktbetriebsanleitung Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 8 All manuals and user guides at all-guides.com Beschreibung Optionales Zubehör Verbindungsleitung N-Connect/R-SMA Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B. SCALANCE W700 RJ45, ist das N-Connect/R-SMA Male/Male Flexible Connection Cable als Zubehör lieferbar. Länge in m Bestellnummer 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 6XV1875-5CN10 Verbindungsleitung N-Connect/N-Connect...
  • Seite 9 All manuals and user guides at all-guides.com Montage Montage Wandmontage Für die Wandmontage müssen Sie zusätzlich das Zwischengelenk (Position C) einbauen, damit Sie die gleichen Freiheitsgrade wie bei der Mastmontage erhalten. Im Halteblech der Antenne finden Sie vier Gewindebolzen (Position A) an denen der Universalbefestigungssatz befestigt wird.
  • Seite 10 All manuals and user guides at all-guides.com Montage Mastmontage Im Halteblech der Antenne sind vier Gewindebolzen (Position A) an denen der Universalbefestigungssatz befestigt wird. Je nach Maststärke kann Position B wie im Bild "Dicker Mast" dargestellt oder um 180° gedreht (Bild: Dünner Mast) und bei Bedarf mit den langen Schrauben M8 versehen eingesetzt werden.
  • Seite 11 All manuals and user guides at all-guides.com Anschließen Anschließen WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist. Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182 bzw.
  • Seite 12 All manuals and user guides at all-guides.com Technische Daten Technische Daten Mechanische Eigenschaften Gewicht 700 g Abmessungen 190 x 190 x 30 mm (Breite x Höhe x Tiefe) Material Polycarbonat Antennengehäuse Material Rückplatte Aluminium Windlast frontal 104 N bei 220 km/h Windlast seitlich 16 N bei 220 km/h Schutzart...
  • Seite 13 All manuals and user guides at all-guides.com Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 14 All manuals and user guides at all-guides.com Technische Daten Vertikales Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Amplitude [dB] Elevation [deg] -20.0 -20.0 -10.0 -10.0 -6.0 -6.0 -3.0 -3.0 -0.0 -0.0 -150 -150 -120 -120 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 15 All manuals and user guides at all-guides.com Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 16 All manuals and user guides at all-guides.com Technische Daten Vertikales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 17 All manuals and user guides at all-guides.com Maßbilder Maßbilder Rückansicht und Seitenansicht Die Maße sind in mm angegeben. ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 18 All manuals and user guides at all-guides.com Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und...
  • Seite 19 All manuals and user guides at all-guides.com Table of contents Safety notes ......................22 Description ......................23 Mounting ........................ 25 Wall mounting ......................25 Mast mounting .....................26 Connection......................27 Technical data......................28 Dimension drawings ....................33 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 20 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Seite 21 If more than one degree of danger is present, the warning notice representing the highest degree of danger will be used. A notice warning of injury to persons with a safety alert symbol may also include a warning relating to property damage. © Siemens AG 2011 A5E03484059-01, 09/2011...
  • Seite 22 Siemens. These instructions are intended for industrial applications. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations. © Siemens AG 2011 A5E03484059-01, 09/2011...
  • Seite 23 ● Universal fittings for wall and mast mounting ● Compact Operating Instructions Please check that the consignment you have received is complete. If it is not complete or there are signs of external damage, please contact your supplier or your local Siemens office. ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 24 All manuals and user guides at all-guides.com Description Optional accessories N-Connect/R-SMA connecting cable The N-Connect/R-SMA male/male flexible connecting cable is available as an accessory for connecting to a SCALANCE W700 with R-SMA connectors, for example SCALANCE W700 RJ45. Length in m Order number 6XV1875-5CE30 6XV1875-5CH10...
  • Seite 25 All manuals and user guides at all-guides.com Mounting Mounting Wall mounting To mount the antenna on a wall, you will also need to use the joint (position C) to achieve the degree of freedom available when it is mounted on a mast. The mounting plate for the antenna has four threaded bolts (position A) to which the universal fittings can be secured.
  • Seite 26 All manuals and user guides at all-guides.com Mounting Mast mounting The mounting plate for the antenna has four threaded bolts (position A) to which the universal fittings can be secured. Depending on the thickness of the mast, position B can be as shown in the "Thick mast" figure or turned through 180° (Figure: Thin mast) and when necessary secured using the long M8 screws.
  • Seite 27 All manuals and user guides at all-guides.com Connection Connection WARNING Danger due to lightning strikes Antennas installed outdoors must be within the area covered by a lightning protection system. Make sure that all conducting systems entering from outdoors can be protected by a lightning protection potential equalization system. When implementing your lightning protection concept, make sure you adhere to the VDE 0182 or IEC 62305 standard.
  • Seite 28 All manuals and user guides at all-guides.com Technical data Technical data Mechanical characteristics Weight 700 g Dimensions 190 x 190 x 30 mm (width x height x depth) Material of the antenna Polycarbonate housing Material of the rear plate Aluminum Wind load front 104 N at 220 km/h Wind load from the side...
  • Seite 29 All manuals and user guides at all-guides.com Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Horizontal Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 30 All manuals and user guides at all-guides.com Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Horizontal Amplitude [dB] Elevation [deg] -20.0 -20.0 -10.0 -10.0 -6.0 -6.0 -3.0 -3.0 -0.0 -0.0 -150 -150 -120 -120 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 31 All manuals and user guides at all-guides.com Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Vertical Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 32 All manuals and user guides at all-guides.com Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Vertical Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 33 All manuals and user guides at all-guides.com Dimension drawings Dimension drawings Rear view and side view The dimensions are specified in mm. ANT793-8DJ A5E03484059-01, 09/2011...
  • Seite 34 All manuals and user guides at all-guides.com Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner.
