SIMATIC NET
Industrial Wireless LAN
Antenne ANT793-8DJ
Kompaktbetriebsanleitung
Rechtliche Hinweise
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die
Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne
Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem
Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor
Sachschäden angefügt sein.
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung qualifiziertem Personal
gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin
enthaltenen Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit
diesen Produkten/Systemen Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet
werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der
einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,
Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden. Hinweise in
den zugehörigen Dokumentationen müssen beachtet werden.
1
Einleitung
Gültigkeitsbereich der Betriebsanleitung
Diese Kompaktbetriebsanleitung gilt für die Antenne ANT793-8DJ.
Produkt
ANT793-8DJ
Verwendungszweck

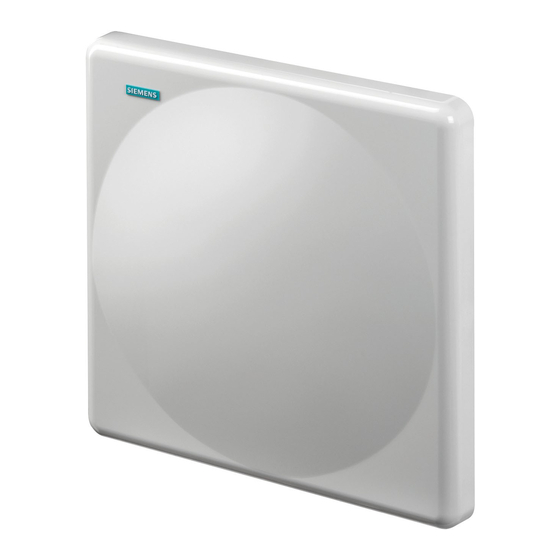

Bei der Antenne ANT793-8DJ handelt es sich um eine zweifach horizontal/vertikal polarisierte Richtantenne.
© Siemens AG 2011 - 2023. Alle Rechte vorbehalten
A5E03484059-07, 08/2023
Artikelnummer
6GK5793-8DJ00-0AA0
1
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC NET ANT793-8DJ
Inhaltszusammenfassung für Siemens SIMATIC NET ANT793-8DJ
- Seite 1 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 2 Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Weitergehende Informationen über Industrial Security finden Sie unter Industrial Security (https://www.siemens.com/industrialsecurity)
-
Seite 3: Sicherheitshinweise
Das Gerät (und dessen Bauteile) darf nur entsprechend der im Katalog oder der Betriebsanleitung beschriebenen Verwendung eingesetzt werden. Kombinationen mit Geräten oder Komponenten anderer Hersteller sind erlaubt, wenn diese durch Siemens freigegeben wurden. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird. -
Seite 4: Montieren
Montieren Wandmontage ① Antenne ② Halteblech zur Befestigung der Antenne ③ Zwischengelenk ④ Halterung ⑤ Bohrungen zur Befestigung an der Wand (4 Stk.) ⑥⑦ Gewindebolzen für Zwischengelenk ⑧ Gewindebolzen zur Befestigung der Antenne (4 Stk.) Vorgehensweise 1. Befestigen Sie das Halteblech ② an der Rückseite der Antenne ① mit vier Gewindebolzen M5 ⑧. Verwenden Sie Feder- und Unterlegscheiben. - Seite 5 Mastmontage Dicker Mast (1,75''- 3'') Dünner Mast (1'' - 1,75'') ① Klemmbügel ② Halterung ③ Halteblech zur Befestigung der Antenne ④ Antenne ⑤ Gewindebolzen zur Befestigung der Antenne (4 Stk.) ⑥ Gewindebolzen zur Befestigung der Halterung am Halteblech ⑦ Gewindebolzen zur Befestigung am Mast (2 Stk.) Vorgehensweise 1.
-
Seite 6: Anschließen
Anschließen WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs besteht. Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182 bzw. IEC 62305. -
Seite 7: Maßbilder
Elektrische Eigenschaften VSWR Mechanische Eigenschaften Anschluss 2 x N-Connect female Abmessungen 190 x 190 x 30 mm (Breite x Höhe x Tiefe) Gewicht 700 g Material Antennengehäuse Polycarbonat Material Rückplatte Aluminium Schutzart IP67 Windlast frontal 104 N bei 220 km/h Windlast seitlich 16 N bei 220 km/h Lager- und Betriebstemperatur... - Seite 8 Halterung Seiten- und Draufansichten Antenne ANT793-8DJ A5E03484059-07, 08/2023...
- Seite 9 Wandmontage Rück- und Seitenansichten Antenne ANT793-8DJ A5E03484059-07, 08/2023...
- Seite 10 Mastmontage Rück-/Seitenansichten und Draufsicht Antenne ANT793-8DJ A5E03484059-07, 08/2023...
- Seite 11 Felddiagramme Felddiagramme 5600 MHz bei horizontalem Antennenanschluss Horizontal Vertikal Felddiagramme 5600 MHz bei vertikalem Antennenanschluss Horizontal Vertikal Antenne ANT793-8DJ A5E03484059-07, 08/2023...
- Seite 12 Das Diagramm zeigt den typischen maximalen Antennengewinn an. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
