Inhaltszusammenfassung für EuroLite AKKU Dot 1

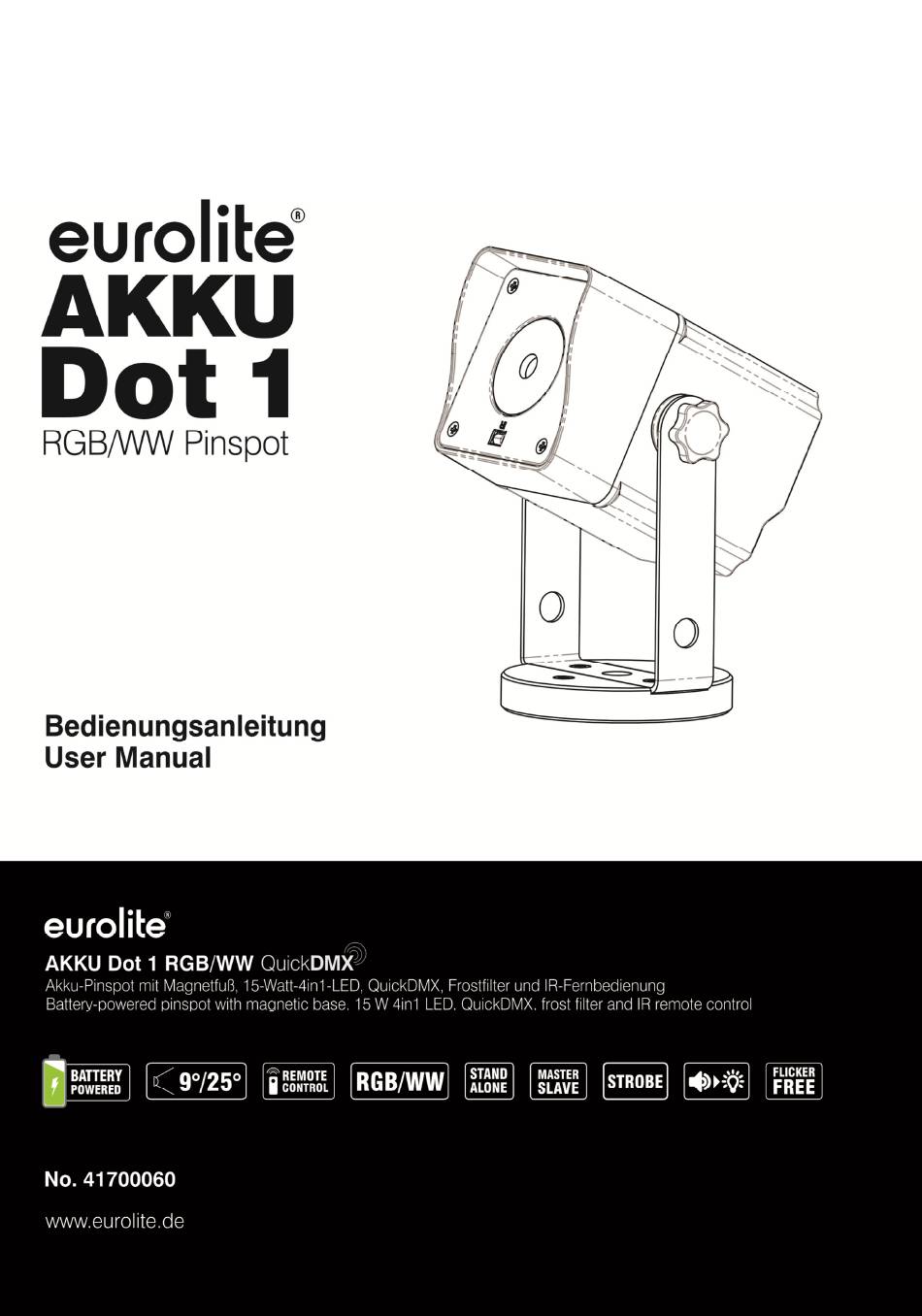

- Seite 1 All manuals and user guides at all-guides.com...
- Seite 2 Battery status ............................... 26 OPERATION ..............................27 Stand-alone mode ............................27 Master/Slave operation via QuickDMX ......................27 Control Board ............................... 28 EUROLITE IR-35 remote control ......................... 30 DMX-controlled operation ..........................31 Addressing ..............................31 DMX protocol ............................... 32 CLEANING AND MAINTENANCE ......................... 34 PROTECTING THE ENVIRONMENT ......................
- Seite 3 All manuals and user guides at all-guides.com 3/36 00129135, Version 1.0...
- Seite 4 Geschwindigkeit, Weißabgleich • Dimmergeschwindigkeit (Sprungantwort) einstellbar • Adressierung und Einstellung über Steuereinheit mit OLED-Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-35 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • 3, 4, 6, 8 oder 11 DMX-Kanäle wählbar • Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt •...
- Seite 5 All manuals and user guides at all-guides.com SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
- Seite 6 All manuals and user guides at all-guides.com Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 65 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
- Seite 7 All manuals and user guides at all-guides.com GERÄTEBESCHREIBUNG (1) Gehäuseschraube (2) Linse/LED (3) Gehäuse (4) Infrarotsensor für die Fernbedienung (5) Feststellschraube (6) Montagebügel (7) Loch zur Sicherung mit einem Fangseil (8) Montageloch (9) Magnetfuß (10) Ein-/Ausschalter (11) Display (12) Menu-Taste (13) Up-Taste (14) Down-Taste (15) Enter-Taste...
- Seite 8 All manuals and user guides at all-guides.com INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
- Seite 9 All manuals and user guides at all-guides.com DMX512-ANSTEUERUNG Via QuickDMX Schließen Sie die Sender an das DMX-Steuergerät an. Nehmen Sie die Sender und das Gerät in Betrieb. Stellen Sie über die Tasten des Control Boards die Funktion „WIRELESS“ - „POWER“ auf „ON“. Die QuickDMX-Statusanzeige leuchtet kurz rot, grün und blau auf.
- Seite 10 All manuals and user guides at all-guides.com LADEVORGANG Bevor das Gerät zum ersten Mal netzunabhängig betrieben werden kann, muss der Akku vollständig geladen werden. Sie können das Gerät mit dem Netzteil laden. Zum Aufladen des Akkus schließen Sie das Gerät über das beiliegende Netzteil an eine geerdete Schutzkontaktsteckdose (100 und 240 Volt) an.
- Seite 11 UP, DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-35 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX- Controller und QuickDMX, mit einem geeigneten Funksender, drahtlos betrieben werden.
- Seite 12 All manuals and user guides at all-guides.com Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder der DMX-Kanal Modus auswählen. Drücken Sie die Menu-Taste, um das Hauptmenü aufzurufen. Durch Drücken der Up/Down-Tasten können Sie sich im Hauptmenü...
- Seite 13 All manuals and user guides at all-guides.com Interne Programme / Blackout Black Blackout Blau dunkel Pty 1 Rot Grün Blau Blau Gelb Pty 2 Cyan Magenta Gelb Blau Cyan Rot Grün Blau Cyan Pty 3 Blau Magenta Magenta Gelb Pty 4 Rot Grün Blau Weiß...
- Seite 14 All manuals and user guides at all-guides.com Fernbedienung EUROLITE IR-35 Die IR-Fernbedienung steuert die folgenden Funktionen: Tasten Funktion Steuerung über IR-Fernbedienung ein/aus Pty1 Pty2 Dimmerintensität der LED-Farben / stufenlose RGBW-Farbmischung, Pty3 Helligkeit mit + und - Pty4 FADE STROBE COLOR...
- Seite 15 All manuals and user guides at all-guides.com DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt. Bitte beachten Sie: Damit das Gerät DMX-/WDMX-Signale empfangen kann, muss das Gerät als Slave- Gerät eingestellt sein.
- Seite 16 All manuals and user guides at all-guides.com DMX-Protokoll 3-Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot, Grün und Blau Farbmischung 0-255 Weiß, 0 - 100 % zunehmend 0-255 Dimmer, 0 - 100 % zunehmend 4-Kanal-Modus Kanal Wert Eigenschaft 0-255 Rot, 0 - 100 % zunehmend 0-255 Grün, 0 - 100 % zunehmend Blau, 0 - 100 % zunehmend...
- Seite 17 All manuals and user guides at all-guides.com 11-Kanal-Modus Kanal Wert Eigenschaft 0-255 Dimmer, Dimmerintensität von 0 bis 100 % 0-255 Rot, 0 - 100 % zunehmend 0-255 Grün, 0 - 100 % zunehmend Blau, 0 - 100 % zunehmend 0-255 0-255 Weiß, 0 - 100 % zunehmend 0-14...
- Seite 18 All manuals and user guides at all-guides.com 165-171 WD - Weiß dunkel 172-178 WY - Weiß Gelb 179-185 WC - Weiß Cyan 186-192 WM - Weiß Magenta 193-199 YD - Gelb dunkel 200-206 YC - Gelb Cyan 207-213 YM - Gelb Magenta 214-220 YW - Gelb Weiß...
- Seite 19 Fernbedienung Batterie: 1 x Knopfzelle 3,0 V CR2032 Lithium-Mangan eingebaut Zubehör EUROLITE QuickDMX Funksender/Empfänger Best.-Nr. 70064703 EUROLITE Ladenetzteil 4x Akku Flat Light Serie Best.-Nr. 41700055 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010341 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- Seite 20 • Dimmer speed (step response) adjustable • Addressing and setting via control panel with OLED display • Convenient wireless control via included IR remote control EUROLITE IR-35 • Sound-control via built-in microphone with adjustable microphone sensitivity • 3, 4, 6, 8 or 11 DMX channels selectable •...
- Seite 21 All manuals and user guides at all-guides.com SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
- Seite 22 All manuals and user guides at all-guides.com Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 65°C during use. Avoid contact by persons and materials. •...
- Seite 23 All manuals and user guides at all-guides.com DESCRIPTION OF THE DEVICE (1) Housing screw (2) Lens/LED (3) Housing (4) Infrared sensor for the remote control (5) Fixation screw (6) Mounting bracket (7) Hole for securing with a safety bond (8) Mounting hole (9) Magnetic base (10) ON/OFF switch (11) Display...
- Seite 24 All manuals and user guides at all-guides.com INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.
- Seite 25 All manuals and user guides at all-guides.com DMX512 CONTROL Via QuickDMX Connect the transmitters to the DMX controller. Put each transmitter and the device into operation. Use the buttons of the control board to set the function "WIRELESS" - "POWER" to "ON". The QuickDMX status indicator shortly flashes red, green and blue.
- Seite 26 All manuals and user guides at all-guides.com CHARGING Prior to operating the device off mains for the first time, the rechargeable battery must be fully charged. You can charge the product using the charging adapter. For charging the battery, connect the device to a grounded mains socket (100 und 240 Volt) via the enclosed power unit.
- Seite 27 MENU, ENTER, UP, DOWN. The device has two operating modes. It can be operated in stand-alone mode via the control board and the EUROLITE IR-35 remote control or in DMX-controlled mode via a standard DMX controller and QuickDMX with suitable wireless transmitter.
- Seite 28 All manuals and user guides at all-guides.com Control Board The Control Board offers several features: you can easily set the starting address, run the pre-programmed program or select a DMX channel mode. The main menu is accessed by pressing Menu. Browse through the menu by pressing Up or Down. Press Enter in order to select the desired menu.
- Seite 29 All manuals and user guides at all-guides.com Internal programs / blackout Black Blackout Blue Dark Pty 1 Red Green Blue Blue Yellow Pty 2 Cyan Magenta Yellow Blue Cyan Red Green Blue Cyan Pty 3 Blue Magenta Magenta Yellow Pty 4 Red Green Blue White Blue White Rainbow Red, Yellow,...
- Seite 30 All manuals and user guides at all-guides.com EUROLITE IR-35 remote control The IR remote control has the following functions: Buttons Function IR remote control onoff Pty1 Pty2 Dimmer intensity of the LED colors / stepless RGBW color mixture, Pty3 brightness with + and -...
- Seite 31 All manuals and user guides at all-guides.com DMX-controlled operation You can control the device individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The individual channels and their features are listed under DMX-protocol. Please note: To enable the device to receive DMX/WDMX signals, it must be set as a slave device. You will find this setting option in the Control Board under the menu item "Master/Slave".
- Seite 32 All manuals and user guides at all-guides.com DMX protocol 3-channel mode Channel Value Feature 0-255 Red, Green and Blue color mixing 0-255 White, 0 - 100 % increasing Dimmer, 0 - 100 % increasing 0-255 4-channel mode Channel Value Feature Red, 0 - 100 % increasing 0-255 0-255...
- Seite 33 All manuals and user guides at all-guides.com 11-channel mode Channel Value Feature 0-255 Dimmer, dimmer intensity from 0 to 100 % 0-255 Red, 0 - 100 % increasing 0-255 Green, 0 - 100 % increasing Blue, 0 - 100 % increasing 0-255 0-255 White, 0 - 100 % increasing...
- Seite 34 All manuals and user guides at all-guides.com 165-171 WD - White Dark 172-178 WY - White Yellow 179-185 WC - White Cyan 186-192 WM - White Magenta 193-199 YD - Yellow Dark 200-206 YC - Yellow Cyan 207-213 YM - Yellow Magenta 214-220 YW - Yellow White 221-227...
- Seite 35 EUROLITE QuickDMX Wireless Transmitter/Receiver No. 41700055 EUROLITE Charger 4x Akku Flat Light Series No. 58010341 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 59006858 EUROLITE TPC-10 Coupler, black All information is subject to change without prior notice. © 14.04.2020 35/36 00129135, Version 1.0...
- Seite 36 All manuals and user guides at all-guides.com Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00125583 Version 1.0 Publ. 14/04/2020...
