Anschliessen der Ladestation
Schritt 4: Stromzufuhr
1.
Mit einem Schraubendreher ein feines Loch in die benötigte Dichtung (A-B) stechen.
2.
Das Zuleitungskabel durch die Dichtung (A) und eventuelle Kommunikationskabel (MODBUS proprie-
tär) durch die Dichtung (B) schieben.
3.
Kabel abmanteln (ca.15-20cm) und abisolieren (ca.12mm).
4.
Die Kabel mit einem Kabelbinder am Dreizack (C) unterhalb der Dichtung befestigen.
5
Die Kommunikationskabel in der richtigen Reihenfolge anschliessen:
BUS DOWN A vom Controller zu Bus A (Rot) der Ladestation
BUS DOWN B vom Controller zu Bus B (Orange) der Ladestation
BUS DOWN C vom Controller zu Bus C (Blau) der Ladestation
6.

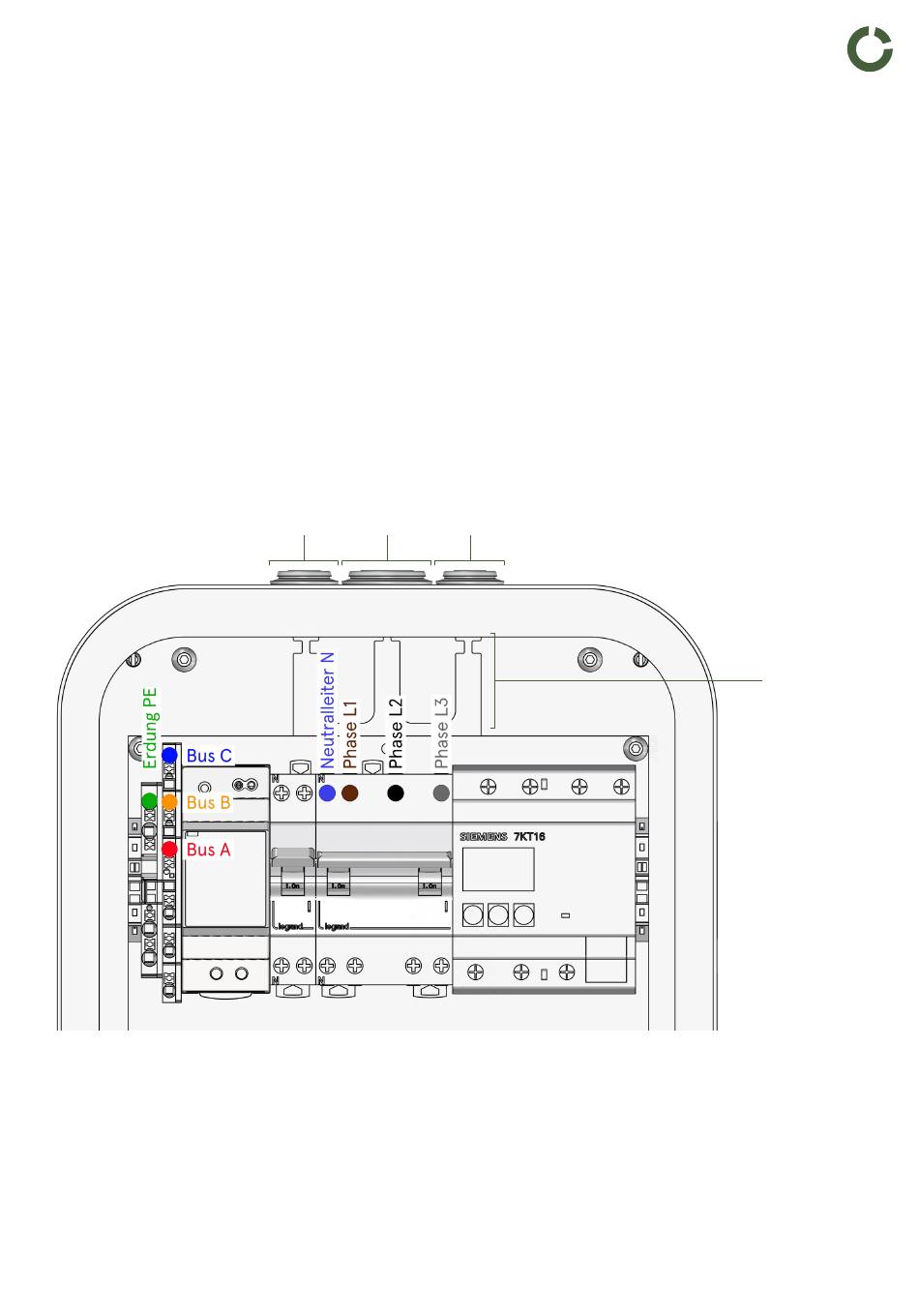

Die Stromzufuhr wie auf der Abbildung anschliessen.
WICHTIG:
Bei der letzten Ladestation im Grid muss der Endwiderstand von 120 Ohm
zwischen Bus A und Bus B eingesteckt werden.
Schritt 5: Parametrierung
Ab Seite 10 findest du eine detaillierte Anleitung zur Parametrierung der Singly ONE Charger.
partino.ch
01.10.2024
B
A
Singly | Technische Dokumentation
B
C
V1.1 RES
