Montage der Ladestation

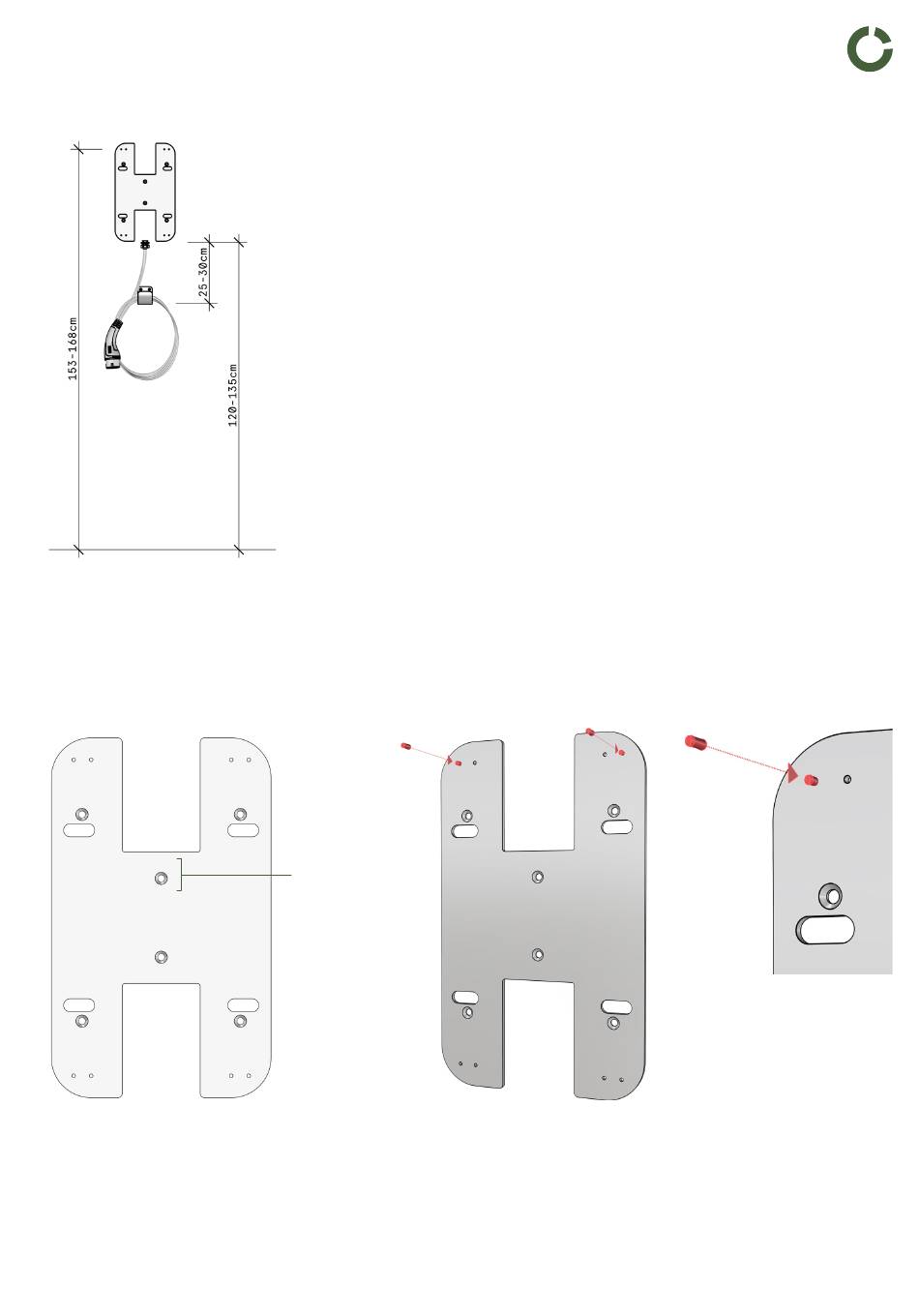

Empfohlene Höhe der Montage
Schritt 1: Anbringen der Montageplatte
Bohre zuerst 6 Löcher mit dem Durchmesser 8mm in die für die Montage vorgesehene Wand.
Versehe die Löcher mit den Dübeln und halte die Montageplatte über das Lochbild.
3
1
2
5
Wenn du zuerst die obere(A) der mittleren
Schrauben montierst, kannst du die Montage-
platte waagrecht ausrichten.
Anschliessend montiere die restlichen 5
Schrauben der Montageplatte.
partino.ch
01.10.2024
4
A
6
Singly | Technische Dokumentation
Boden zu Unterkante Ladestation: 120cm bis 135cm
Boden zu Bohrlöcher 3 und 4: 153cm bis 168cm
Zur einfacheren Montage schraube die Gewindebolzen in die
äusseren oberen Gewinde der Montageplatte. Diese dienen zur
Ausrichtung der Löcher von den Befestigungsschrauben.
V1.1 RES
4
