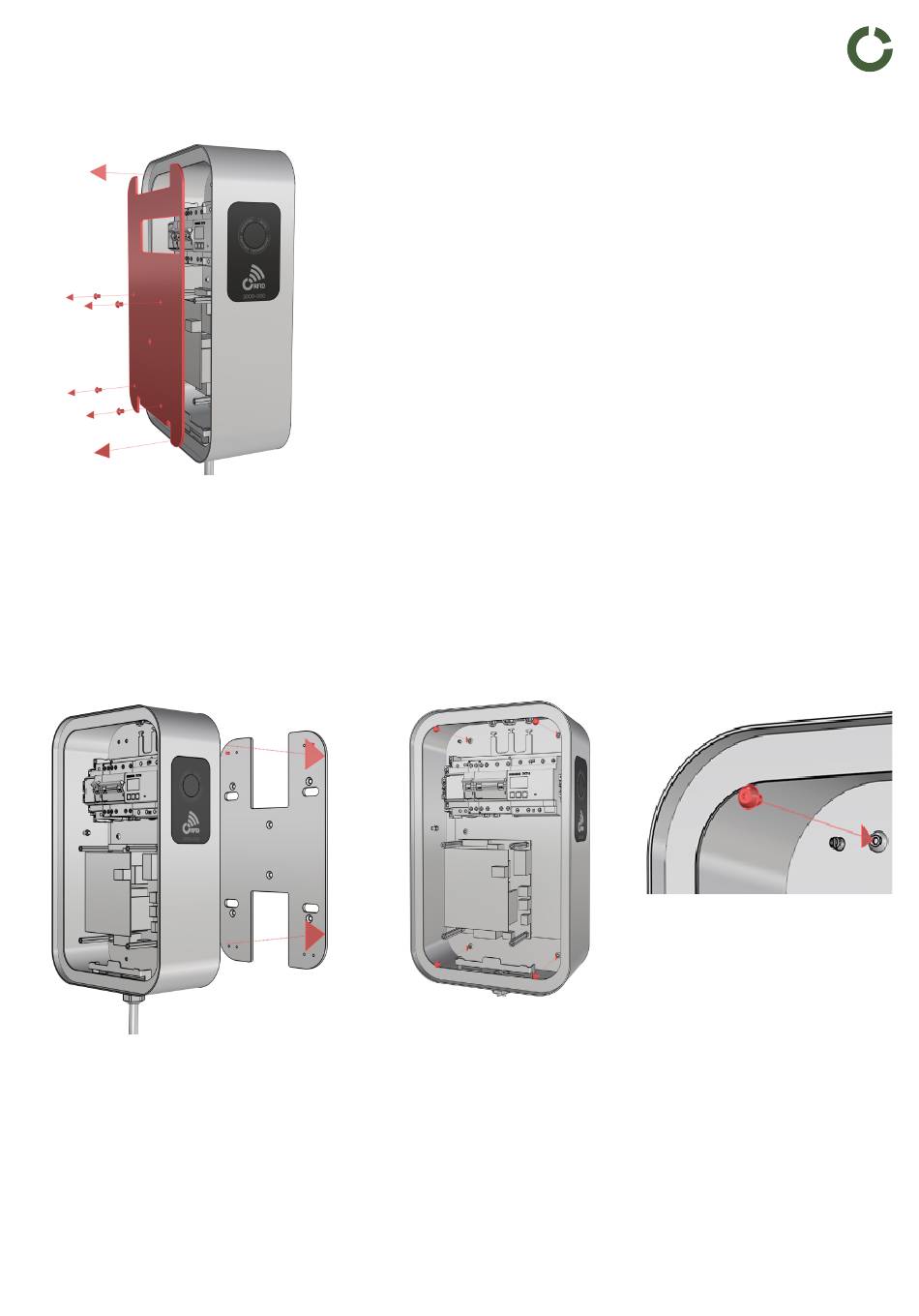

Schritt 2: Berühruhrungsschutz demontieren
Schritt 3: Montage der Ladestation
Bereite die vier Befestigungsschrauben inklusive dem TX25 Schraubenzieher zur Befestigung der Ladestation an die
Montageplatte vor.
Hänge danach die Ladestation an die Montageplatte und halte sie fest. Schraube die vier vorbereiteten Schrauben in
die dafür vorgesehenen Löcher und drehe sie fest.
partino.ch 01.10.2024
Löse die vier TX25-Schrauben des Berührungsschutzes und lege
diese zur Seite. Danach hebe den Berührungsschutz vorsichtig
an und lege diesen ebenfalls auf die Seite.
Singly | Technische Dokumentation V1.1 RES 5
