Popis Výrobku; Technické Údaje; Obsah Balení; Všeobecné Bezpečnostní Pokyny - Extol Premium 8895061 Bersetzung Der Ursprünglichen Bedienungsanleitung

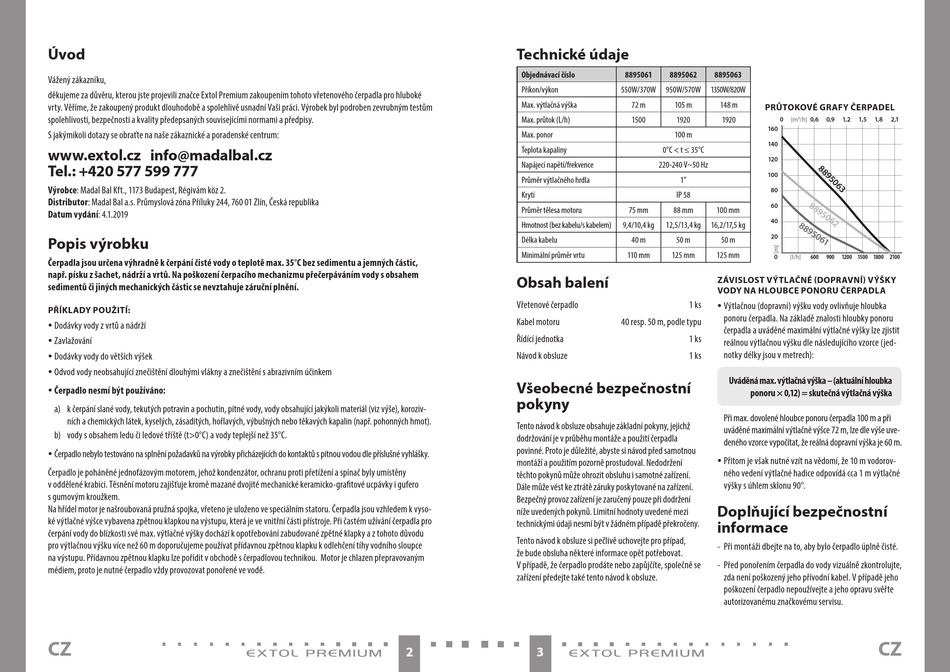

Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol Premium zakoupením tohoto vřetenového čerpadla pro hluboké
vrty. Věříme, že zakoupený produkt dlouhodobě a spolehlivě usnadní Vaši práci. Výrobek byl podroben zevrubným testům
spolehlivosti, bezpečnosti a kvality předepsaných souvisejícími normami a předpisy.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal Kft., 1173 Budapest, Régivám köz 2.
Distributor: Madal Bal a.s. Průmyslová zóna Příluky 244, 760 01 Zlín, Česká republika
Datum vydání: 4.1.2019
Popis výrobku
Čerpadla jsou určena výhradně k čerpání čisté vody o teplotě max. 35°C bez sedimentu a jemných částic,
např. písku z šachet, nádrží a vrtů. Na poškození čerpacího mechanizmu přečerpáváním vody s obsahem
sedimentů či jiných mechanických částic se nevztahuje záruční plnění.
PŘÍKLADY POUŽITÍ:
y Dodávky vody z vrtů a nádrží
y Zavlažování
y Dodávky vody do větších výšek
y Odvod vody neobsahující znečištění dlouhými vlákny a znečištění s abrazivním účinkem
y Čerpadlo nesmí být používáno:
a) k čerpání slané vody, tekutých potravin a pochutin, pitné vody, vody obsahující jakýkoli materiál (viz výše), koroziv-
ních a chemických látek, kyselých, zásaditých, hořlavých, výbušných nebo těkavých kapalin (např. pohonných hmot).
b) vody s obsahem ledu či ledové tříště (t>0°C) a vody teplejší než 35°C.
y Čerpadlo nebylo testováno na splnění požadavků na výrobky přicházejících do kontaktů s pitnou vodou dle příslušné vyhlášky.
Čerpadlo je poháněné jednofázovým motorem, jehož kondenzátor, ochranu proti přetížení a spínač byly umístěny
v oddělené krabici. Těsnění motoru zajišťuje kromě mazané dvojité mechanické keramicko-grafitové ucpávky i gufero
s gumovým kroužkem.
Na hřídel motor je našroubovaná pružná spojka, vřeteno je uloženo ve speciálním statoru. Čerpadla jsou vzhledem k vyso-
ké výtlačné výšce vybavena zpětnou klapkou na výstupu, která je ve vnitřní části přístroje. Při častém užívání čerpadla pro
čerpání vody do blízkosti své max. výtlačné výšky dochází k opotřebování zabudované zpětné klapky a z tohoto důvodu
pro výtlačnou výšku více než 60 m doporučujeme používat přídavnou zpětnou klapku k odlehčení tíhy vodního sloupce
na výstupu. Přídavnou zpětnou klapku lze pořídit v obchodě s čerpadlovou technikou. Motor je chlazen přepravovaným
médiem, proto je nutné čerpadlo vždy provozovat ponořené ve vodě.
CZ
Technické údaje
Objednávací číslo
Příkon/výkon
Max. výtlačná výška
Max. průtok (L/h)
Max. ponor
Teplota kapaliny
Napájecí napětí/frekvence
Průměr výtlačného hrdla
Krytí
Průměr tělesa motoru
Hmotnost (bez kabelu/s kabelem)
Délka kabelu
Minimální průměr vrtu
Obsah balení
Vřetenové čerpadlo
Kabel motoru
Řídící jednotka
Návod k obsluze
Všeobecné bezpečnostní
pokyny
Tento návod k obsluze obsahuje základní pokyny, jejichž
dodržování je v průběhu montáže a použití čerpadla
povinné. Proto je důležité, abyste si návod před samotnou
montáží a použitím pozorně prostudoval. Nedodržení
těchto pokynů může ohrozit obsluhu i samotné zařízení.
Dále může vést ke ztrátě záruky poskytované na zařízení.
Bezpečný provoz zařízení je zaručený pouze při dodržení
níže uvedených pokynů. Limitní hodnoty uvedené mezi
technickými údaji nesmí být v žádném případě překročeny.
Tento návod k obsluze si pečlivě uchovejte pro případ,
že bude obsluha některé informace opět potřebovat.
V případě, že čerpadlo prodáte nebo zapůjčíte, společně se
zařízení předejte také tento návod k obsluze.
2 3
8895061 8895062 8895063
550W/370W 950W/570W 1350W/820W
72 m 105 m 148 m
PRŮTOKOVÉ GRAFY ČERPADEL
1500 1920 1920
0 [m 3 /h]
160
100 m
140
0°C < t ≤ 35°C
120
220-240 V~50 Hz
100
1"
80
IP 58
60
75 mm 88 mm 100 mm
40
9,4/10,4 kg 12,5/13,4 kg 16,2/17,5 kg
20
40 m 50 m 50 m
110 mm 125 mm 125 mm
0 [l/h]
ZÁVISLOST VÝTLAČNÉ (DOPRAVNÍ) VÝŠKY
VODY NA HLOUBCE PONORU ČERPADLA
1 ks
y Výtlačnou (dopravní) výšku vody ovlivňuje hloubka
ponoru čerpadla. Na základě znalosti hloubky ponoru
40 resp. 50 m, podle typu
čerpadla a uváděné maximální výtlačné výšky lze zjistit
1 ks
reálnou výtlačnou výšku dle následujícího vzorce (jed-
notky délky jsou v metrech):
1 ks
Uváděná max. výtlačná výška – (aktuální hloubka
ponoru × 0,12) = skutečná výtlačná výška
Při max. dovolené hloubce ponoru čerpadla 100 m a při
uváděné maximální výtlačné výšce 72 m, lze dle výše uve-
deného vzorce vypočítat, že reálná dopravní výška je 60 m.
y Přitom je však nutné vzít na vědomí, že 10 m vodorov-
ného vedení výtlačné hadice odpovídá cca 1 m výtlačné
výšky s úhlem sklonu 90°.
Doplňující bezpečnostní
informace
- Při montáži dbejte na to, aby bylo čerpadlo úplně čisté.
- Před ponořením čerpadla do vody vizuálně zkontrolujte,
zda není poškozený jeho přívodní kabel. V případě jeho
poškození čerpadlo nepoužívejte a jeho opravu svěřte
autorizovanému značkovému servisu.
0,6 0,9 1,2 1,5 1,8 2,1
600 900 1200 1500 1800 2100
CZ
