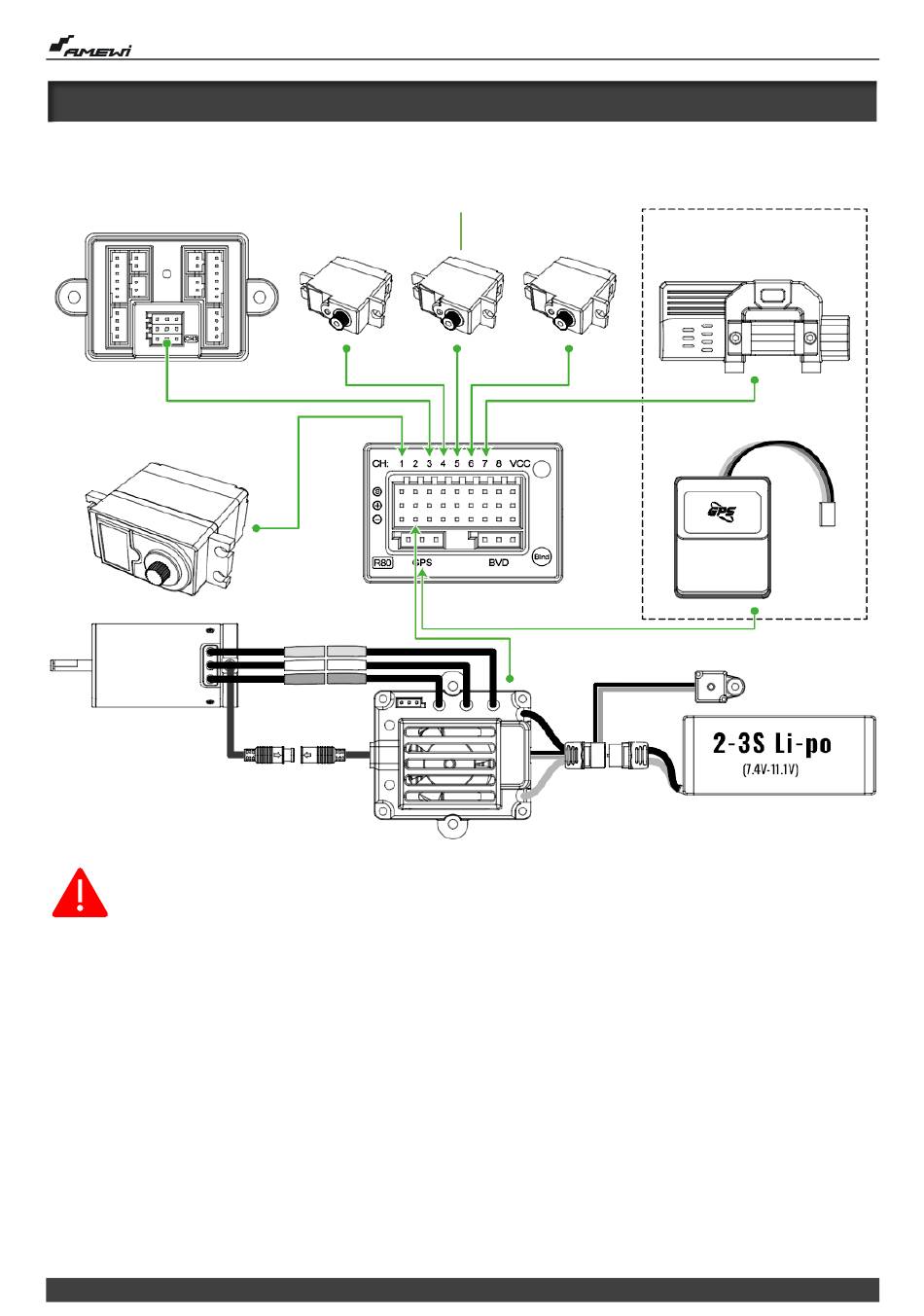

ANSCHLUSSDIAGRAMM /
Kanal 3: Beleuchtungsmodul
CH3: Light Control Unit
Kanal 1: Lenkservo
CH1: Steering Servo
Motor
Der Regler unterstützt nur 2-3S LiPo Akkus (6-12,6V
The ESC only supports 2-3S lithium battery (6-12,6V)
amewi.com
CONNECTION DIAGRAM
Kanal 5: Vorderes Differential
Kanal 4: Getriebeservo
CH4: Gearbox Servo
Kanal 2: Fahrtenregler
CH2: ESC
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8
CH5: Front Diff
Kanal 6: Hinteres
Differential
CH5: Rear Diff
Empfänger
Receiver
Optionale Winde und GPS-Modul
Optional winch and GPS module
Kanal 7: Seilwinde
CH7: Winch
GPS-Modul
GPS Module
AN-/Aus Schalter
Power Switch
Akku /
Battery
10
