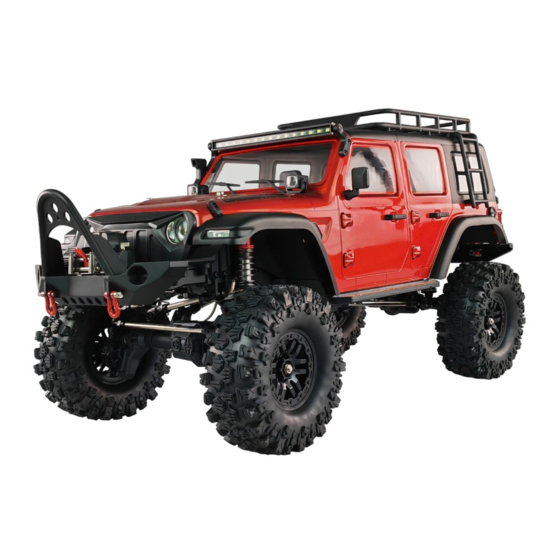

- Seite 1 CROSSTRAILER CRAWLER 4WD 1:10 22652, 22655, 22656, 22657 JUST REMOTE-CONTROLLED BEDIENUNGSANLEITUNG OPERATION MANUAL...
- Seite 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
-
Seite 4: Sicherheits- Und Gefahrenhinweise
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there. - Seite 5 Improper use such as short-circuiting, or overcharging may result in explosion or fire. Keep the battery in a safe place that babies or children cannot reach. The above indicates the danger of using the battery. The user assumes full responsibility for the outcome of using the battery. amewi.com...
- Seite 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
-
Seite 7: Über Unangemessene Verwendung Des Produkts
Vielen Dank für den Kauf des Amewi Crosstrail Crawlers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi Crosstrail crawler. Please read the instruction manual carefully and keep it for future reference. -
Seite 8: Wichtige Hinweise
Sendemasten. Orten mit aktiven Funkwellen. Near crowds or in public places. Near rivers, ponds or lakes. Near electricity pylons or other Near a radio tower, mobile phone transmission towers. masts or other places with active radio waves. amewi.com... - Seite 9 Da das Produkt kleinteile enthält, auf öffentlichen Straßen oder halten Sie es von kleinen Kindern fern. überfüllten Plätzen. As the product contains small parts, Do not operate the model on keep it away from small children. public roads or crowded places. amewi.com...
-
Seite 10: Spezifikationen
Front Differential gesperrt Differentiale gesperrt Front differential locked Differentials locked Statusleuchte Indicator light An-Aus Schalter Power switch Lenktrimmung Steering trim Seilwindenschalter Winch switch Lenkrad Steering wheel Tempomat Cruise control Gashebel Throttle trigger Gas Dual Rate Gangschaltung Throttle Dual Rate Shift switch amewi.com... -
Seite 11: Lenktrimmung
This rotary potentiometer is used to set the maximum driving speed. Turning to the left reduces the maximum speed, turning to the right increases the maximum speed. STEERING TRIM If the vehicle does not drive straight ahead, it can be corrected via the trim potentiometer. amewi.com... -
Seite 12: Batterien Einlegen / Insert Batteries
If you are using a LiPo battery, place the jumpers on the pins in the left-hand field. Normally, leave the mode setting in crawler mode F/R (Forward/Reverse). Alternatively, you can set the modes to F/B/R (Forward/Brake/Reverse) or F/B (Forward/Brake). amewi.com... -
Seite 13: Sender Und Empfänger Binden / Pairing Transmitter And Receiver
3. Pull the throttle back slightly to check that the vehicle is moving forward. 4. Operate the steering wheel to the left and right to check that the steering works. 5. Place the vehicle on the ground and check if the steering trim needs to be adjusted. amewi.com... -
Seite 14: Überhitzungsschutz
Regler auf 80° C abgekühlt ist. OVERHEATING PROTECTION If the esc temperature is higher than 100° C, the esc switches off and the red LED flashes. A restart is only possible when the esc has cooled down to 80° C. amewi.com... -
Seite 15: Schutz Bei Signalverlust
RÜCKWÄRTS FAHREN Drücken Sie den Gashebel nach vorne. Das Fahrzeug fährt proportional zum Weg des Gashebels nach hinten. DRIVING BACKWARDS Push the throttle lever forward. The vehicle moves backwards in proportion to the travel of the throttle lever. amewi.com... - Seite 16 Rost vorzubeugen. External metal parts should be treated regularly with WD40 etc. to prevent rust. Lagern Sie Akku und Modell getrennt voneinander, wenn sie nicht genutzt werden. Store the car batteries separately when not in use. amewi.com...
-
Seite 17: Montage / Assembly
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER ASSEMBLY MONTAGE / Stabilisator Anlenkstange Servo Stabilizer Steering Rod Servo 021-22092 021-22093 Stabilisator Stabilizer 021-22094 Lenkstange Steering Rod 021-22096 Streben vorne unten Front lower link 021-22095 amewi.com... - Seite 18 021-24010 Diff. Mitnehmer Diff. cup 021-24012 Diff. Sperrkonverter Diff. Lock converter M2x6mm Senkkopf Countersunk head M2x6mm Kugellager 15x21x4mm 021-23090 Diff. Pins 2,5x20mm Ball bearing Diff. Shaft 2,5x20mm Kugellager 10x15x4mm 24008 Differential Zahnrad 021-23000 Differentialgehäuse Ball bearing Main Diff. Gear Differential case amewi.com...
- Seite 19 Ball bearing M2,5x4 Rundkopf M2,5x10 Zylinderkopf pan head Kugellager 6x12x4mm Cup head M3x2,5x11mm Schaftschraube Kugellager 6x13x5mm Ball bearing 021-24015 Getriebezahnrad Headless screw Ball bearing Second reduction gear 021-23027 Portalgehäuse Portal case Portalgetriebe vorne rechts 021-24070 Front right portal gear box amewi.com...
- Seite 20 Connector 021-22086 Wellenhülse 021-22087 Wellenhülse Drive shaft sleeve Drive shaft sleeve 021-23089 Kugelverbinder 021-22088 Mitnehmer 021-22088 Mitnehmer 021-23089 Kugelverbinder Ball connector Drive cup Drive cup Ball connector 021-23085 Zentralwelle Central drive shaft Zentrale Antriebswelle hinten Rear central drive shaft amewi.com...
- Seite 21 021-23086 4,5x68mm Welle Drive shaft 021-23085 4,5x59,2mm Welle 021-24007 021-24068 Hinteres Portalgetriebe 021-24068 Hinteres Portalgetriebe 021-24065 Differential Drive shaft Kegelritzel Gear Portal gear box Gear Portal gear box Bevel gear 021-23001 Gehäuseabdeckung Hinterachse / Rear Axle Housing cover amewi.com...
- Seite 22 Right C-Hub M3x12mm Rundkopfschraube Pan head screw 021-23094 5x4,2mm Hülse Sleeve 021-23094 Hülse Sleeve 021-24069 Linke vorderes Portalgetriebe Left front portal gear box 021-24070 Rechtes vorderes Portalgetriebe Right front Portal gear box M3x12mm Rundkopfschraube Pan head Vorderachse / Front axle amewi.com...
- Seite 23 Diff lock servo Pan head screw 021-23098 Bewegungsausgleichsfeder Torsion balance spring 021-23025 Servoarm A Servo arm A 021-23025 Servoarm B Servo arm B M2x8mm Rundkopfschraube Pan head screw 021-27076 Differentialsperrservo 021-23019 Servohalterung Diff lock servo Servo mount Differentialsperranlage Differential lock group amewi.com...
- Seite 24 Vorderer linker Radkasten Vorderer rechter Radkasten Front left fender Front right Fender 021-25036 Radkasten vorne rechts Front right fender 021-25035 Radkasten vorne links Front left fender 021-26078 Magnet 021-26078 Magnet M4x12mm Senkkopfschraube M4x12mm Senkkopfschraube Countersunk head screw Countersunk head screw amewi.com...
- Seite 25 Roof lamp Fixed seat 021-27066 Dichtkappe 2,5x8mm Rundkopfschraube Seal cap Pan head screw M2,5x8mm Rundkopfschraube Pan head screw 021-27067 Abdeckung Cover Kabelabdeckung Wire cover 021-27066 Dichtring Seal ring 021-23063 Empfänger Schwamm Receiver Sponge 021-27067 Empfängerbox Receiver box Empfängerbox Receiver box amewi.com...
- Seite 26 Ball bearing 5,1x8x0,5 Shimscheibe Gear Shim 5x11x4mm Kugellager Ball bearing M5x11x4mm Kugellager Ball bearing 021-23015 Getriebegehäuse Gear Box Cover 021-23073 Kupplungsscheiben Slip clamp M2,5x10mm Rundkopfschraube Pan head screw 021-24005 Rutchkupplungsbelag Clutch lining 021-24005 Hauptzahnrad Main gear M4 Stoppmutter Locknut amewi.com...
- Seite 27 Pan head screw Linkes Trittbrett Left pedal Rechtes Trittbrett 021-23008 Linke Trittbrettbefestigung Right pedal Right pedal fastener 021-23008 Rechte Trittbrettbefestigung Right pedal fastener Schaltservo Gruppe Shift servo group M3x8mm Rundkopfschraube Pan head screw 021-22099 Schalthaken Shift hook getriebebox Gear box amewi.com...
- Seite 28 Schaltservo Shift hook Gruppe Akkuabdeckung 28212 Karosseriesplint Battery cover Body clip 021-23020 Servobefestigung Servo mount Abdeckungbefestigung Battery strip fastener M3x23,5 Rundkopfschraube Pan head screw Akkubox Batterybox M3x12mm Rundkopfschraube Pan head screw 021-23020 Servobefestigung Servo mount 021-22089 Akkuhalterung Battery box amewi.com...
- Seite 29 Winch cover M2x8mm Zylinderkopfschraube Zylinderkopfschraube Cup head screw Cup head screw 021-23020 Servobefestigung Servo mount Abdeckung Cover Motoranschluss Motor plug T-Stecker Akkuanschluss T-Plug Battery Connector Empfängerelektronik Receiver Empfänger Receiver Gehäuseboden Lower cover 021-23063 Empfänger 021-23064 Receiver Hobbywing WP-1060 ESC amewi.com...
- Seite 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER 021-23093 Riegel Dead bolt M2x6mm Seilwinde Zylinderkopfschrauben Winch 021-23067 Schäkel Cup head screw Lifting ring 021-23093 Riegel Dead bolt 021-23003 Stoßfängerteil Bumper parts Stoßfänger Front bumper amewi.com...
- Seite 31 Round head screw Fahrerkabine Front bumper M2,3x4x8 Kreuzschlitzschraube Cross head screw M2,5x8mm Kreuzschlitz-Runkopfschraube Cross round head screw 021-25047 Wagenheber mit Feuerlöscher 021-26057 Schnorchel Jack with fire extinguisher Snorkel M2,5x6mm Kreuzschlitz Senkkopfschraube cross countersunk screw M2,5x6mm Kreuzschlitz-Rundkopfschraube Cross round head screw amewi.com...
- Seite 32 Rechte Rückleuchte Linke Rückleuchte Right rear light Left rear light 021-26075 Strahler Spotlight M4x10mm Zylinderkopfschraube M2x6mm Senkkopfschraube Cup head screw Countersunk screw Rahmen Ersatzradhalter Spare wheel frame 021-26090 LED 021-26080 Ersatzrad Sechskantaufnahme Spare wheel hexagonal seat Ersatzradhalter Spare wheel mount amewi.com...
- Seite 33 M2x6mm Kreuzschlitz Rundkopfschraube M2x8mm Kreuzschlitz Rundkopfschraube M2x6mm Kreuzschlitz Rundkopfschraube Cross round head screw Cross round head screw Cross round head screw 021-25048 Scheinwerfer Set Head light set 021-25038 Frontgrill Filter Front grille filter 021-25048 Scheinwerfer Set Head light set amewi.com...
- Seite 34 Cross head screw with flange 021-26051 Kleines Rücklicht 021-26051 Kleines Rücklicht Small rear light Small rear light 021-26067 Stoßfängerbefestigung 021-26052 Stoßfänger hinten Bumper fastener Rear bumper M3x10mm Zylinderkopfschraube Cup head screw 021-23067 Schäkel Lifting ring M3x10mm Zylinderkopfschraube Cup head screw amewi.com...
- Seite 35 021-26066 Chassisverbinder chassis connector M2,5x8mm Kreuzschlitz Rundkopfschraube Cross round head screw M2,5x10mm Kreuzschlitz Rundkopfschraube Karosserie Cross round head screw Body M2x6mm Kreuzschlitz Rundkopfschraube Cross round head screw M2x8mm Kreuzschlitz Schraube mit Flansch Cross head screw with flange 021-25037 Grill Grille amewi.com...
- Seite 36 Spotlights M2,5x6mm Kreuzschlitzschraube Cross head screw M2,5x8mm Kreuzschlitz Rundkopfschraube Cross round head screw 021-26056 Halter Dachscheinwerfer 021-26056 Halter Dachscheinwerfer Roof lamp holder Roof lamp holder M2,5x8mm Kreuzschlitz Rundkopfschraube Cross round head screw 26057 Schnorchel Snorkel 26057 Dachscheinwerfer Roof lamp amewi.com...
- Seite 37 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER M2,5x10mm Kreuzschlitz Rundkopfschraube M2,5x14mm Kreuzschlitz Rundkopfschraube Cross round head screw Cross round head screw M2,5x14mm Kreuzschlitz Rundkopfschraube Cross round head screw M2,5x5mm Kreuzschlitz Rundkopfschraube Cross round head screw M2,5x5mm Kreuzschlitz Rundkopfschraube Cross round head screw Dachträger Roof rack amewi.com...
- Seite 38 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER M2,5x5 Kreuzschlitz Rundkopfschraube Cross round head screw Heckscheinwerfer Rear light M2,5x5mm Kreuzschlitz Rundkopfschraube Cross round head screw 021-26065 Hinterer Türgriff Rear door handle Heckscheinwerfer Rear light 021-25047 Wagenheber mit Feuerlöscher Jack with fire extinguisher amewi.com...
- Seite 39 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER Ersatzradhalterung Spare wheel mount M2,5x7mm Kreuzschlitzschraube mit Flansch Cross head screw with flansch M2,5x6mm Kreuzschlitz Rundkopfschraube Cross round head screw M2,5x5mm Kreuzschlitz Rundkopfschraube Cross round head screw 021-26064 Türgriff door handle 021-26058 Scheibenwischer Wiper amewi.com...
- Seite 40 Front lower tie rod 021-22093 Kippschutz-Strebe Anti-tilt tie rod 3x15mm Gewindeschraube 021-22094 Vordere Strebe Front tie rod Thread screw 3x15mm Gewindeschraube 3x15mm Gewindeschraube Thread screw Thread screw 021-22089 Hintere untere Strebe Rear lower tie rod 021-22097 Hintere Strebe Rear tie rod amewi.com...
- Seite 41 M3x15mm Stoßdämpferbefestigung Center frame base 021-23022 Akkuhalter Sitz Shock absorber mount Battery case seat 021-23037 Kabelführung M3x12mm Cable slot M3x10mm Rundkopfschraube Pan head screw M3x15mm Rundkopfschraube Pan head screw 021-23024 Hinterer Rahmenverbinder Hinterer Radkasten Rear frame seat Rear fender amewi.com...
- Seite 42 Pan head screw M3x6mm Rundkopfschraube Pan head screw M3x10mm Rundkopfschraube 021-23032 Motorritzelabdeckung Pan head screw Motor Pinion Cover Motor M3x8mm Rundkopfschraube Pan head screw M3x12mm Rundkopfschraube pan head screw M3x8mm Rundkopfschraube Pan head screw M3x8mm Rundkopfschraube pan head screw amewi.com...
- Seite 43 Countersunk head screw M3x20mm Zylinderkopfschraube Cup head screw 22089 Akkuhalterung Battery case 021-25034 Platte Plate M3x15mm Rundkopfschraube pan head screw 021-23070 Aliminiumplatte Aluminium plate M3 Mutter mit Flansch Nut with flange M3x15mm Rundkopfschraube pan head screw amewi.com...
- Seite 44 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER 021-27072 Front Stoßdämpfer Front shock absorber M3x23mm Rundkopfschraube Pan head screw 021-27068 Heck Stoßdämpfer Rear shock absorber amewi.com...
- Seite 45 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER Hintere Zentrale Antriebswelle Rear central drive shaft M3x2,5x10mm Gewindestift Grub screw M3x27mm Rundkopfschraube Pan head screw M3x27mm Rundkopfschraube Pan head screw M3x30mm Rundkopfschraube Pan head screw Hinterachse Rear axle amewi.com...
- Seite 46 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER M3x16 Rundkopfschraube Vorderachse Pan head screw Front axle M3x30mm Rundkopfschraube Vordere zentrale Antriebswelle Pan head screw Front central drive shaft M3x2,5x10mm Gewindestift Grub screw M3x16mm M3x30mm M3x16mm Rundkopfschraube Pan head screw amewi.com...
- Seite 47 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER 021-22084 Komplettrad Wheel M4 Mutter mit Flansch Flanged nut 021-22084 Komplettrad Wheel Karosserie komplett Body M3x16mm Rundkopfschraube Pan head screw amewi.com...
-
Seite 48: Ersatzteile
Einige der in dieser Anleitung aufgeführten Ersatzteile werden nicht wie hier angezeigt einzeln angeboten, sondern als Set zusammengefasst. In den jeweiligen Beschreibungen dieser Sets unter amewi.com finden Sie den jeweiligen Inhalt aufgelistet. Die komplette Ersatzteilliste finden Sie bei den jeweiligen Fahrzeugen oder Support -> Ersatzteillisten Dear Customer, Some of the spare parts listed in this manual are not offered individually as shown here but are combined as a set. - Seite 49 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER NOTES NOTIZEN / amewi.com...
- Seite 50 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL CROSSTRAIL CRAWLER NOTES NOTIZEN / amewi.com...
