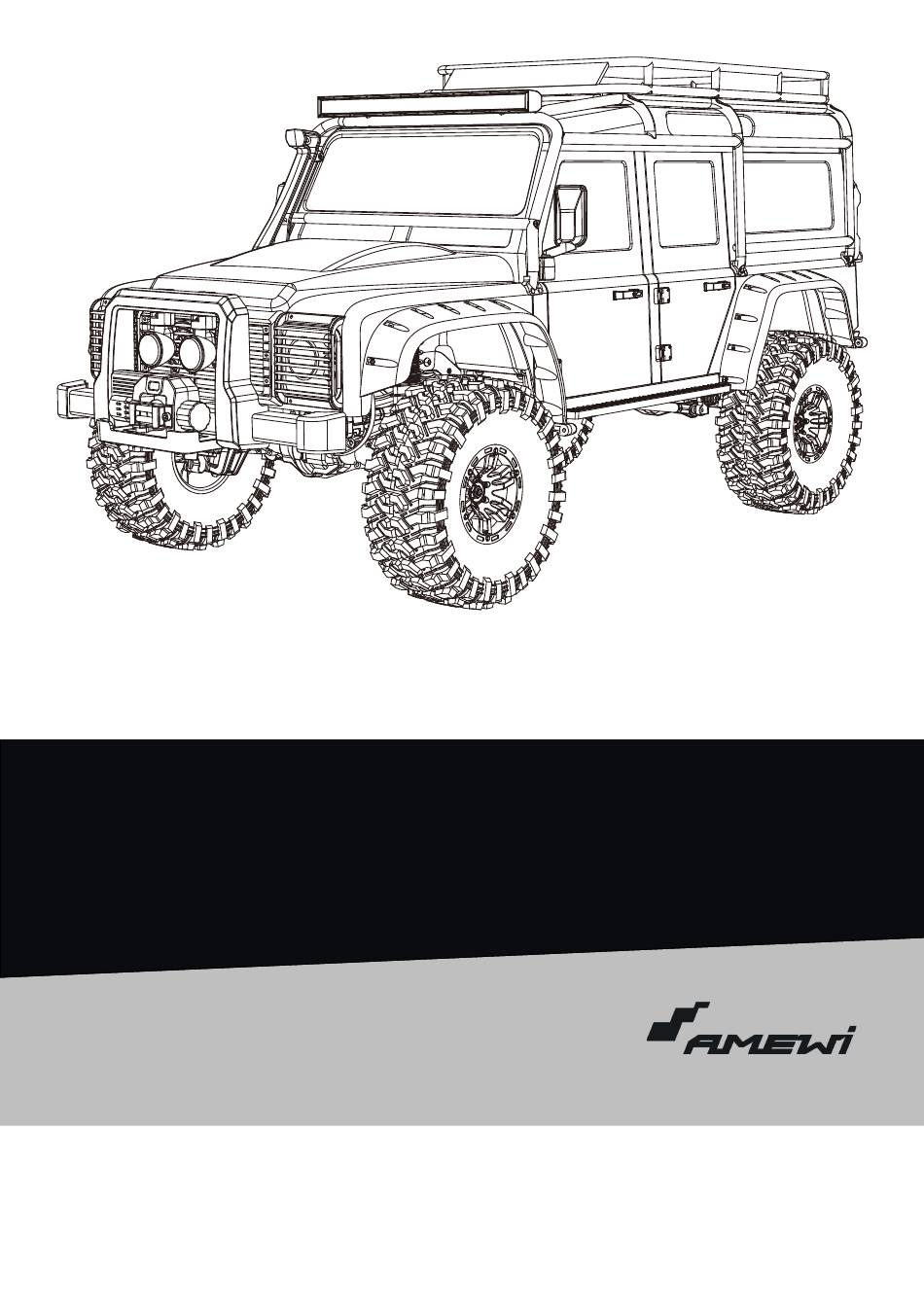

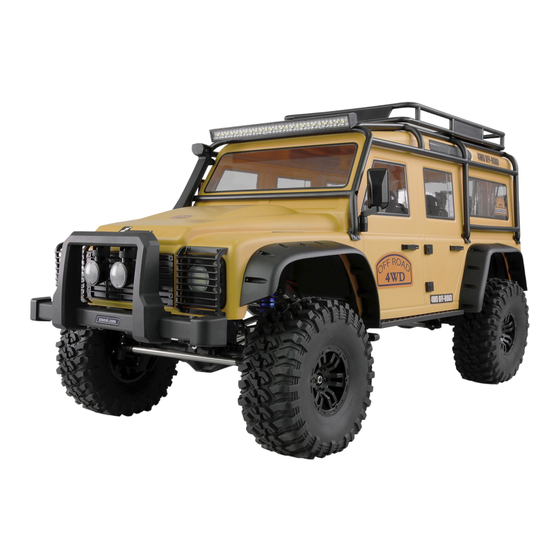

- Seite 1 ALLRock H8 Scale Crawler 22689, 22690 JUST REMOTE-CONTROLLED BEDIENUNGSANLEITUNG OPERATION MANUAL...
- Seite 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.
- Seite 4 This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). The declarations and documents are stored at the manufacturer and can be requested and applied there.
- Seite 5 Das oben beschriebene weist auf die Gefahr der Verwendung des Akkus hin. Der Benutzer übernimmt die volle Verantwortung für das Ergebnis der Verwendung des Akkus. Beachten Sie unbedingt unsere Sicherheitshinweise welche Sie online unter https://amewi.com/downloads/manuals/Akku-Sicherheitshinweise.pdf finden können. Batteries / rechargeable batteries do not belong in the hands of children.
- Seite 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der Batt-Reg.-Nr. DE 77735153 sowie der WEEE-Reg.-Nr. 93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
- Seite 7 Vielen Dank für den Kauf des Amewi ALLRock H8 Crawlers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi ALLRock H8 Crawler. Please read the instruction manual carefully and keep it for future reference.
- Seite 8 Sendemasten. Orten mit aktiven Funkwellen. Near crowds or in public places. Near rivers, ponds or lakes. Near electricity pylons or other Near a radio tower, mobile phone transmission towers. masts or other places with active radio waves. amewi.com...
- Seite 9 Fahren bzw. fliegen Sie nicht halten Sie es von kleinen Kindern fern. auf öffentlichen Straßen oder As the product contains small parts, überfüllten Plätzen. keep it away from small children. Do not operate the model on public roads or crowded places. amewi.com...
- Seite 10 Kanal 1: Lenkservo GPS-Modul CH1: Steering Servo GPS Module Empfänger Receiver Motor AN-/Aus Schalter Power Switch Kanal 2: Fahrtenregler CH2: ESC Akku / Battery Der Regler unterstützt nur 2-3S LiPo Akkus (6-12,6V The ESC only supports 2-3S lithium battery (6-12,6V) amewi.com...
- Seite 11 Der Regler kann per Smartphone-App ausgelesen und eingestellt werden. Scannen Sie den QR-Code, um die App „Snail ESC“ herunterzuladen. The ESC can be read and set using the mobile app. Scan the QR code to download the “Snail ESC” app. amewi.com...
- Seite 12 An-/Aus Schalter (unter dem Chassis) Power switch (under the chassis) Vordere Akkuhalterung Front Battery Compartment Lenkservo Steering servo Motor Fahrtenregler Vorderes Differentialservo Front differential servo Getriebe-Schaltservo Gearbox Servo Empfängerbox Receiver Box Hintere Akkuhalterung Rear Battery Compartment Hinteres Differentialservo Rear differential servo amewi.com...
- Seite 13 CH7: Can be used for winch or othe CH control Kanal 8: Taster / Bindeknopf Kanal 1: Lenkrad CH8 push button / CH1: Steering wheel Matching code Kanal 1: Gashebel CH1: Throttle trigger Kanal 3: Lichtschalter CH3: Lighting Control An-/Aus Schalter Power Switch amewi.com...
- Seite 14 Switch on the receiver and press and hold the bind button until the indicator light flashes quickly. 2. The binding process takes 1-2 seconds. As soon as both LEDs (on the remote control and receiver) light up continuously, the binding process has been successfully completed. amewi.com...
- Seite 15 Hinweis: Kanal 1 und 2 sind nur für Fernsteueranlagen von Drittanbietern vorgesehen. Die Standard-Fernsteuerung kann nur an Kanal 3 angeschlossen werden. Note: CH1 & CH2 are for third-party remote-control modification only. The standard remote-control can be connected to ch3 only. amewi.com...
- Seite 16 C: Scheinwerfer (unten) Headlight (lower) 1 – Scheinwerfer / Headlight 2 – Dachscheinwerfer / Roof light 3 – Blinker / Turn signal lamp 4 – Nebelleuchte / Fog lamp 5 – Rückwärts/Bremslicht / Reverse/Brake lights 6 – Rückfahrlicht / Reverse light amewi.com...
- Seite 17 Please confirm the ESC mode before An beim Bremsen, blinken beim Rückwärtsfahren ESC Modus Vorw./Bremse/Rückw. short press 7 Mit Bremslicht / with brake lights selecting the reverse light mode Always on when braking corresponding ESC mode forward/brake/backward times CH3 amewi.com...
- Seite 18 3. Mode 3: [Not on] Reversing light/brake light and indicator light are off and do not follow the function linkage. 4. Mode 4: [Camping] Reversing light/brake light and reversing light are on and do not follow the function linkage. 5. 4 corresponds to interface 4 on the light control unit. WINCH INSTALLATION MONTAGE DER WINDE / amewi.com...
- Seite 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 OPEN THE BODY ÖFFNEN DER KAROSSERIE / Schalter Switch amewi.com...
- Seite 20 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe M20101 2x10.1mm BRG5104 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe BRG593 5x9x3mm Bearing Kugellager G70505 7x5x0.5mm Washer Unterlegscheibe BRG5104 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe M20101 2x10.1mm BRG5104 5x10x4mm Bearing Kugellager amewi.com...
- Seite 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3014 3x14mm Screw Schraube BRG5104 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe M20101 2x10.1mm amewi.com...
- Seite 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3010 3x10mm Screw Schraube HHM3028 3x28mm Screw Schraube G0845Y2 amewi.com...
- Seite 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3012 3x12mm Screw Schraube P8HSC02 HTM3010 3x10mm Screw Schraube KH03 Circlip Sicherungsring P8HSC HHM3012 3x12mm Screw Schraube P8HSC01 KH03 Circlip Sicherungsring P8M15S G0816Y HHM4012 4x12mm Screw Schraube amewi.com...
- Seite 24 MONTAGE DER VORDERACHSE / P8HSA07 HKM2560 2.5x6mm Screw Schraube BRG12184 12x18x4mm Bearing Kugellager P8HSA05 BRG15214 15x21x4mm Bearing Kugellager Universal front and rear HHM3014 3x14mm Universal vorne und hinten Screw Schraube HKM2560 2.5x6mm Screw Schraube BRG5104 5x10x4mm Bearing Kugellager P8HSA06 P8HS A /P8HSB amewi.com...
- Seite 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HTM2510 2.5x10mm Screw Schraube HHM3010 3x10mm Screw Schraube KH04 Circlip Sicherungsring BRG5104 5x10x4mm Bearing Kugellager G80502 P8HSA04 8x5x0.2mm Washer Unterlegscheibe amewi.com...
- Seite 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3010 3x10mm Screw Schraube KH04 Circlip Sicherungsring BRG5104 5x10x4mm Bearing Kugellager G80502 P8HSA03 8x5x0.2mm Washer Unterlegscheibe HTHM 10135 3x13.5mm Screw Schraube P8HSA HTHM 10135 3x13.5mm Screw Schraube amewi.com...
- Seite 27 MONTAGE DER HINTERACHSE / HTM2512 2.5x12mm Screw Schraube HHM3010 3x10mm Screw Schraube KH04 Circlip Sicherungsring BRG5104 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe P8HSB04 HHM3010 3x10mm Screw Schraube KH04 Circlip Sicherungsring BRG5104 5x10x4mm Bearing Kugellager G80502 8x5x0.2mm Washer Unterlegscheibe P8HSB03 amewi.com...
- Seite 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3014 3x14mm Screw Schraube HHM3025 3x25mm Screw Schraube P8HSB HHM3014 3x14mm Screw Schraube HHM3025 3x25mm Screw Schraube ASSEMBLY ON AXLES MONTAGE DER ACHSEN / HTM3014 3x14mm Screw Schraube HTM3010 3x10mm Screw Schraube amewi.com...
- Seite 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HTM3014 3x14mm Screw Schraube HTM3010 3x10mm Screw Schraube M3080 3x8mm Screw Schraube HHM2080 2x8mm Screw Schraube HHM3028 3x28mm Screw Schraube HHM3016 3x16mm Screw Schraube HTM3014 3x14mm Screw Schraube amewi.com...
- Seite 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3018 3x18mm Screw Schraube HHM3032 3x32mm Screw Schraube Nut Mutter HHM3025 3x25mm Screw Schraube amewi.com...
- Seite 31 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HTM3014 3x14mm Screw Schraube HTM3010 3x10mm Screw Schraube HHM3018 3x18mm Screw Schraube HHM3032 3x32mm Screw Schraube Nut Mutter amewi.com...
- Seite 32 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3025 3x25mm Screw Schraube HTB2615 2.6x15mm Screw Schraube HTM2512 2.5x12mm Screw Schraube H W WM 2040 2x4mm Screw Schraube HTB2615 2.6x15mm Screw Schraube H W WM 2040 2x4mm Screw Schraube amewi.com...
- Seite 33 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 FRAME ASSEMBLY MONTAGE DES RAHMENS / HTM3016 3x16mm Screw Schraube HTM3014 3x14mm Screw Schraube M3080 3x8mm Screw Schraube HTM3016 3x16mm Screw Schraube HTM3014 3x14mm Screw Schraube HTM3012 3x12mm Screw Schraube HTM3010 3x10mm Screw Schraube amewi.com...
- Seite 34 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 Vehicle chassis Chassis HTM3014 3x14mm Fahrgestell Screw Schraube HTM3060 3x6mm Screw Schraube HKM2560 2.5x6mm Screw Schraube Vehicle chassis Chassis Fahrgestell HTM3014 3x14mm Screw Schraube amewi.com...
- Seite 35 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 Vehicle chassis HTM3060 3x6mm Chassis Fahrgestell Screw Schraube Vehicle chassis Chassis M3080 3x8mm Fahrgestell Screw Schraube amewi.com...
- Seite 36 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HHM3018 3x18mm Screw Schraube HKM3012 3x12mm Screw Schraube HTM3012 3x12mm Screw Schraube M3080 3x8mm Screw Schraube amewi.com...
- Seite 37 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 HTM3018 3x18mm Screw Schraube HTM3060 3x6mm Screw Schraube HTM2580 2.5x8mm Screw Schraube HTM3016 3x16mm Screw Schraube amewi.com...
- Seite 38 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 M3080 3x8mm Screw Schraube HTM3060 3x6mm Screw Schraube HHM3022 3x22mm Screw Schraube HHM3018 3x18mm Screw Schraube S40122 4x12.2mm Screw Schraube Nut Mutter amewi.com...
- Seite 39 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 S40122 4x12.2mm Screw Schraube Nut Mutter HHM3022 3x22mm Screw Schraube HHM3018 3x18mm Screw Schraube HTM3014 3x14mm Screw Schraube HTM3012 3x12mm Screw Schraube HTM3012 3x12mm Screw Schraube HTM3010 3x10mm Screw Schraube HTM2512 2.5x12mm Screw Schraube amewi.com...
- Seite 40 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 amewi.com...
- Seite 41 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 SPARE PARTS ERSATZTEILE / Eine Ersatzteilliste finden Sie unter amewi.com You can find a spare parts list at amewi.com ESC SETUP FAHRTENREGLER EINSTELLEN / Parametereinstellungen blau markierte Option ist die Standardeinstellung. Fahrmodus: Crawler (Vorwärts/Rückwärts) / Normal (Vorwärts/Bremse/Rückwärts)
- Seite 42 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL ALLROCK H8 NOTES NOTIZEN / amewi.com...
- Seite 44 © Copyright 2024 AMEWI Trade GmbH...
