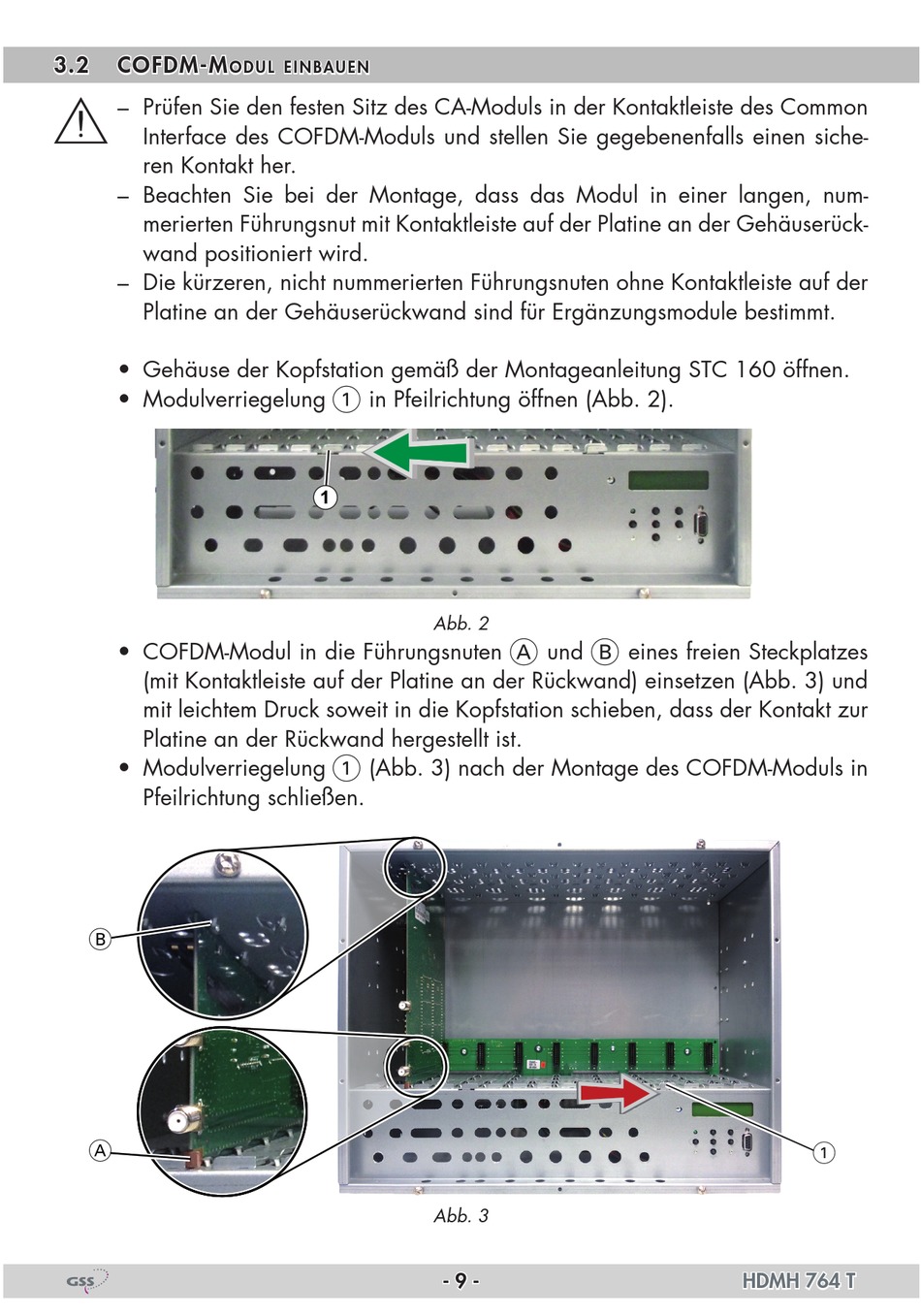

GSS HDMH 764 T Montageanleitung Seite 9

3.2 cofdm-m
– Prüfen Sie den festen Sitz des CA-Moduls in der Kontaktleiste des Common
Interface des COFDM-Moduls und stellen Sie gegebenenfalls einen siche-
ren Kontakt her.
– Beachten Sie bei der Montage, dass das Modul in einer langen, num-
merierten Führungsnut mit Kontaktleiste auf der Platine an der Gehäuserück-
wand positioniert wird.
– Die kürzeren, nicht nummerierten Führungsnuten ohne Kontaktleiste auf der
Platine an der Gehäuserückwand sind für Ergänzungsmodule bestimmt.
• Gehäuse der Kopfstation gemäß der Montageanleitung STC 160 öffnen.
• Modulverriegelung
• COFDM-Modul in die Führungsnuten
(mit Kontaktleiste auf der Platine an der Rückwand) einsetzen (Abb. 3) und
mit leichtem Druck soweit in die Kopfstation schieben, dass der Kontakt zur
Platine an der Rückwand hergestellt ist.
• Modulverriegelung
Pfeilrichtung schließen.
B
A
o d u l e I n Bau e n
in Pfeilrichtung öffnen (Abb. 2).
1
1
(Abb. 3) nach der Montage des COFDM-Moduls in
1
Abb. 2
und
A B
Abb. 3
- 9 -
eines freien Steckplatzes
HDMH 764 T
1
