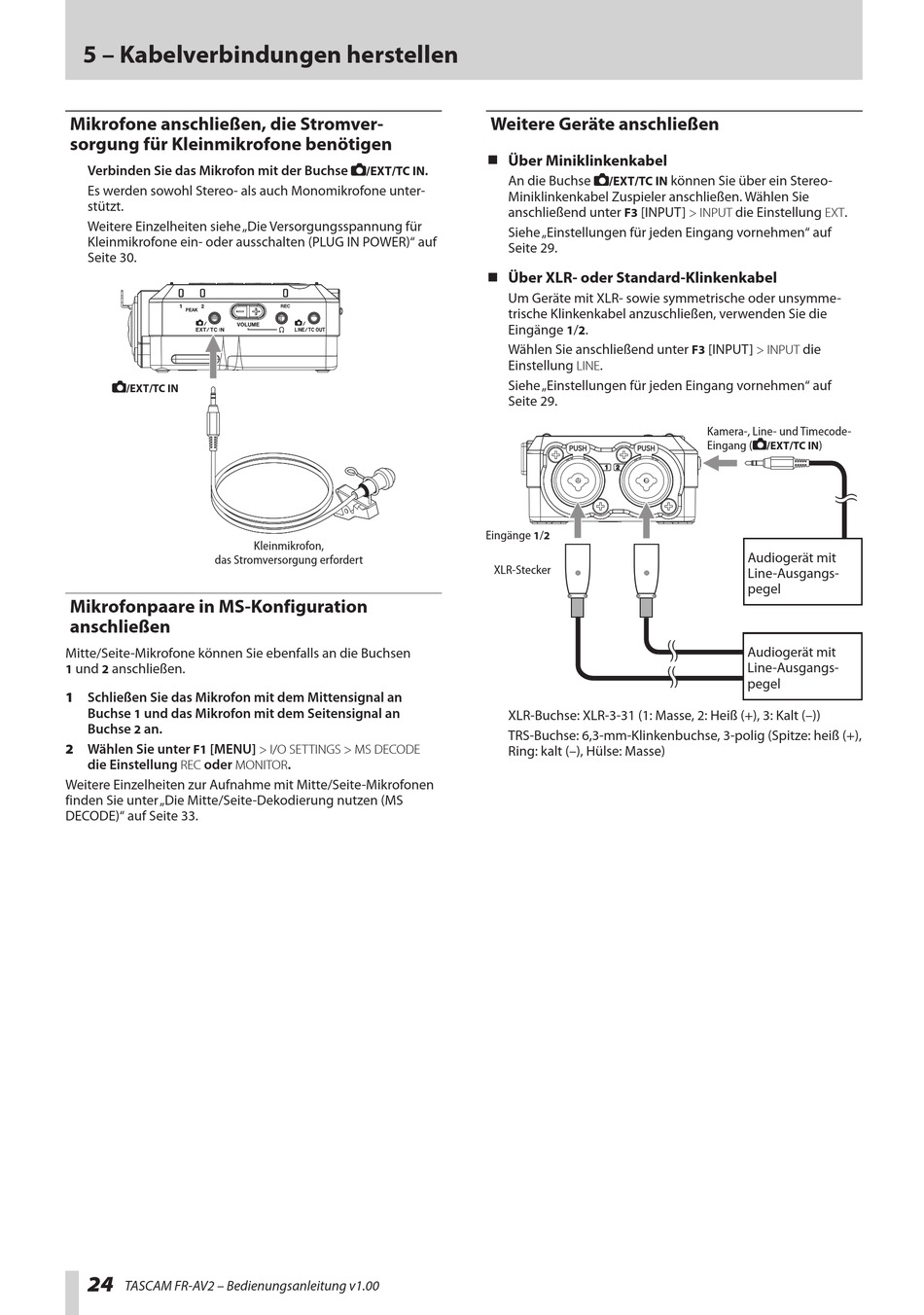

5 – Kabelverbindungen herstellen
Mikrofone anschließen, die Stromver-
sorgung für Kleinmikrofone benötigen
Verbinden Sie das Mikrofon mit der Buchse
Es werden sowohl Stereo- als auch Monomikrofone unter-
stützt.
Weitere Einzelheiten siehe „Die Versorgungsspannung für
Kleinmikro fone ein- oder ausschalten (PLUG IN POWER)" auf
Seite 30.
/EXT/TC IN
das Stromversorgung erfordert
Mikrofonpaare in MS-Konfiguration
anschließen
Mitte/Seite-Mikrofone können Sie ebenfalls an die Buchsen
und
anschließen.
1
2
1 Schließen Sie das Mikrofon mit dem Mittensignal an
Buchse
und das Mikrofon mit dem Seitensignal an
1
Buchse
an.
2
2 Wählen Sie unter
[MENU] > I/O SETTINGS > MS DECODE
F1
die Einstellung REC oder MONITOR .
Weitere Einzelheiten zur Aufnahme mit Mitte/Seite-Mikrofonen
finden Sie unter „Die Mitte/Seite-Dekodierung nutzen (MS
DECODE)" auf Seite 33.
24
TASCAM FR-AV2 – Bedienungsanleitung v1.00
.
/EXT/TC IN
Kleinmikrofon,
Weitere Geräte anschließen
Über Miniklinkenkabel
8
An die Buchse
/EXT/TC IN
Miniklinkenkabel Zuspieler anschließen. Wählen Sie
anschließend unter
F3
[INPUT] > INPUT die Einstellung EXT .
Siehe „Einstellungen für jeden Eingang vornehmen" auf
Seite 29.
Über XLR- oder Standard-Klinkenkabel
8
Um Geräte mit XLR- sowie symmetrische oder unsymme-
trische Klinkenkabel anzuschließen, verwenden Sie die
Eingänge
/
.
1
2
Wählen Sie anschließend unter
Einstellung LINE .
Siehe „Einstellungen für jeden Eingang vornehmen" auf
Seite 29.
Eingänge
1
/
2
XLR-Stecker
XLR-Buchse: XLR-3-31 (1: Masse, 2: Heiß (+), 3: Kalt (–))
TRS-Buchse: 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+),
Ring: kalt (–), Hülse: Masse)
können Sie über ein Stereo-
[INPUT] > INPUT die
F3
Kamera-, Line- und Timecode-
Eingang (
/EXT/TC IN
)
Audiogerät mit
Line-Ausgangs-
pegel
Audiogerät mit
Line-Ausgangs-
pegel
