Vorsicht
•
Die Spezifikationen des vom Installateur bereitgestellten Kabels müssen den Kabelvorschriften und Normen der Länder-/Regionalnormen
entsprechen.
•
L1, L2, L3 und N sollten nacheinander ohne Mischen mit anderen Geräten verbunden werden.
Installationskabel
S/N
Kabelname
1
Funktionelles Erdungskabel
An Wechselrichter
2
angeschlossen
AC-Kabel
An Verteilerpanel
3
angeschlossen
An das Stromnetz
4
angeschlossen
5
RJ45 Netzwerkkabel
Hinweis [1]: Die Kabellänge sollte für eine gute Kommunikation begrenzt sein. Zu lange Kabel verschlechtern den
Kommunikationseffekt. FE-Kommunikationsdistanz: ≤ 100 m.
Empfohlene Spezifikationen
Kupferkabel für den Außenbereich
Querschnittsfläche des Kernleiters: 6–10 mm²; Außendurchmesser: 5–8 mm
Fünfleiter Kupferkabel im Freien (L1, L2, L3, N, PE)
•
HH3P-(5K-12K)-A: Querschnittsfläche des Kernleiters: 4-6 mm²; Außendurchmesser:
13-19 mm
•
HH3P-(15K-20K)-A: Querschnittsfläche des Kernleiters: 6-10 mm²;
Außendurchmesser: 13-25 mm
•
HH3P-25K-A: Querschnittsfläche des Kernleiters: 10-16 mm²; Außendurchmesser:
13-25 mm

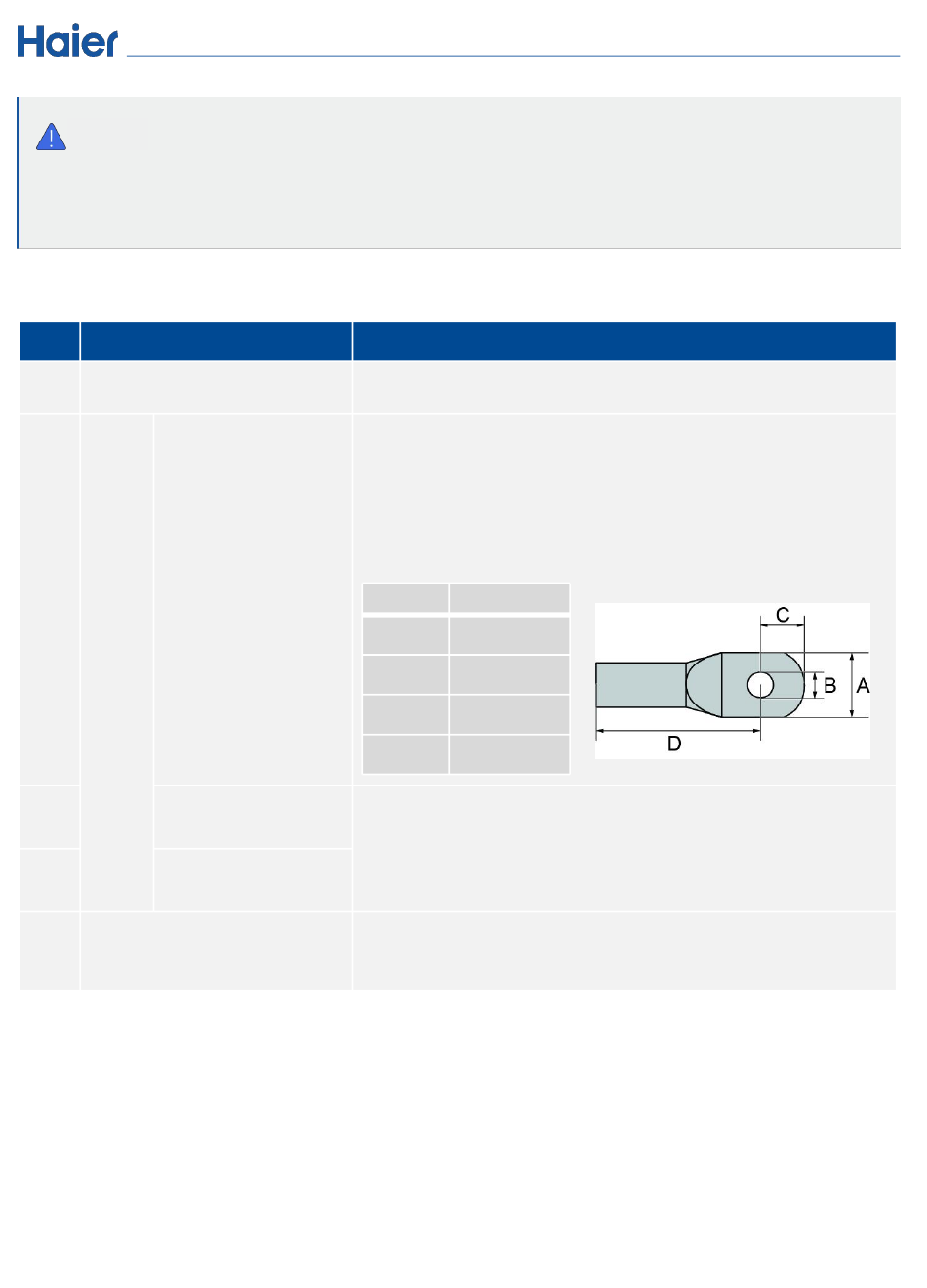

Anforderungen an M5 OT Terminal:
Bitte kaufen Sie die OT-Terminals gemäß den folgenden Anforderungen.
Artikel
Beschreibung
A
≤15 mm
B
5.3–5.5 mm
C
≤7.5 mm
D
≤ 26 mm
Fünfleiter Kupferkabel im Freien (L1, L2, L3, N, PE)
Querschnittsfläche des Kernleiters: 35–50 mm²; Außendurchmesser: 28–32 mm
Acht-Leiter geschirmtes Twin Twisted Pair Kabel im Freien
Querschnittsfläche des Kernleiters: 0,13–0,2 mm²; Außendurchmesser: 4–7,5 mm
Länge:: ≤ 100 m【1】
12
Installation Guide
Installationsanleitung
4
