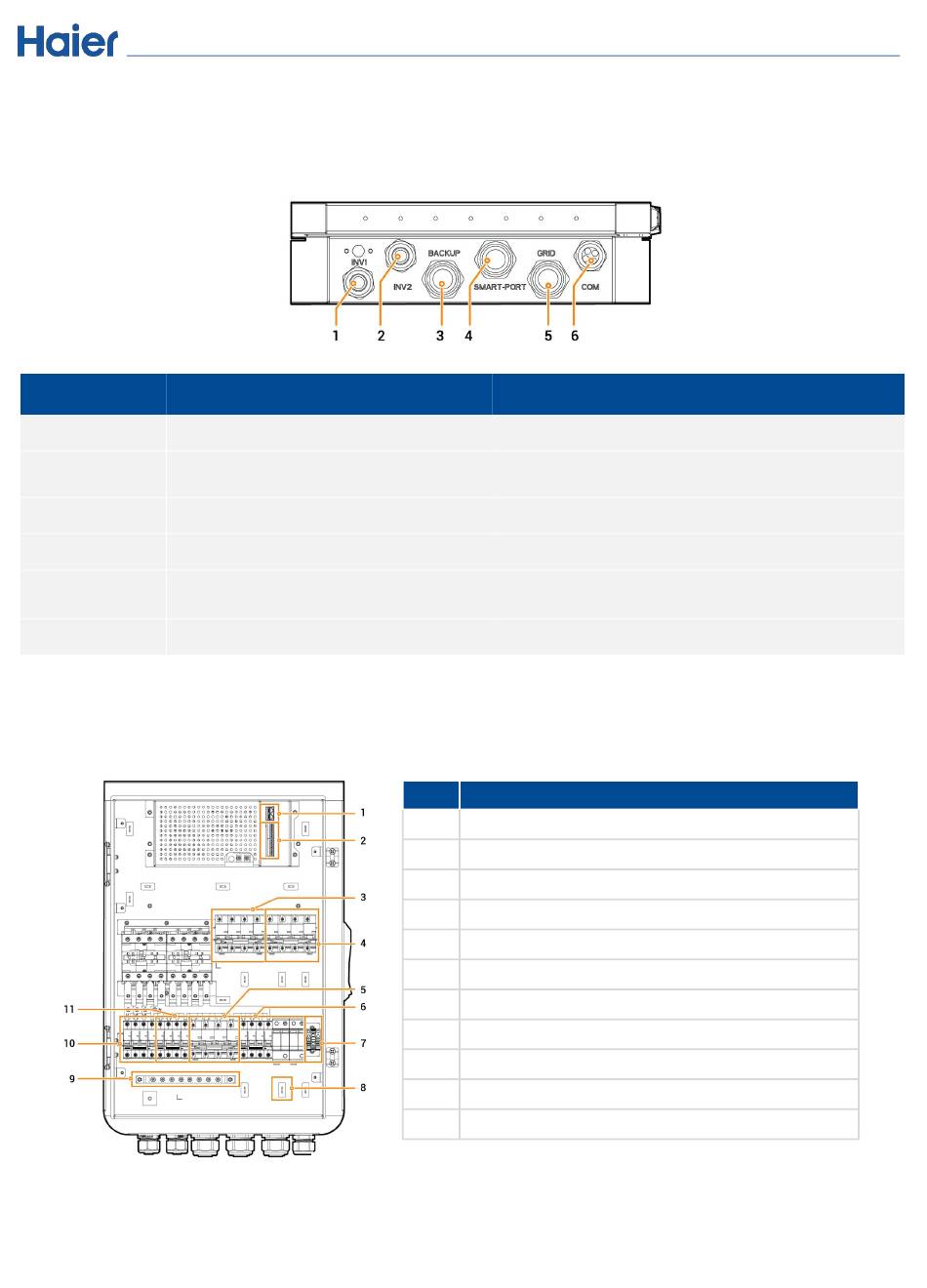

6.2 Port-Beschreibung
Unten Ansicht
Nummer
Beschreibung
1
Kabelanschluss des Wechselrichters 1
2
Kabelanschluss des Wechselrichters 2
3
Kabelanschluss der Verteilertafel
4
(Reserviert)
5
Kabelanschluss des Stromnetzes
6
Kabelanschluss
6.3 Interne Ansicht
Kennzeichnung
INV1
INV2
BACKUP
SMART-PORT
GRID
COM
S/N
Name
1
FE-Schnittstelle
2
(Reserviert) RS485,DI,DO Schnittstelle
3
(Reserviert) Leitungsschutzschalter
4
Leitungsschutzschalter (Stromnetz)
5
Schutzschalter (Verteilertafel)
6
Schutzschalter + Überspannungsschutzgerät
7
GND
8
Kabelklemme
9
Erdungsstange
10
Leitungsschutzschalter (Wechselrichter 1)
11
Leitungsschutzschalter (Wechselrichter 2)
10
Installation Guide
Installationsanleitung
