ABMESSUNGEN
Die Messgeräte besitzen ein Gehäuse nach DIN 43
700 aus schwarzem, eloxierten Aluminium. Die
Einbauhalterungen bestehen aus stoßfestem ABS-
Kunststoff, die Frontseite ist zusätzlich mit einer
transparenten Polystyrolabdeckung ausgestattet.

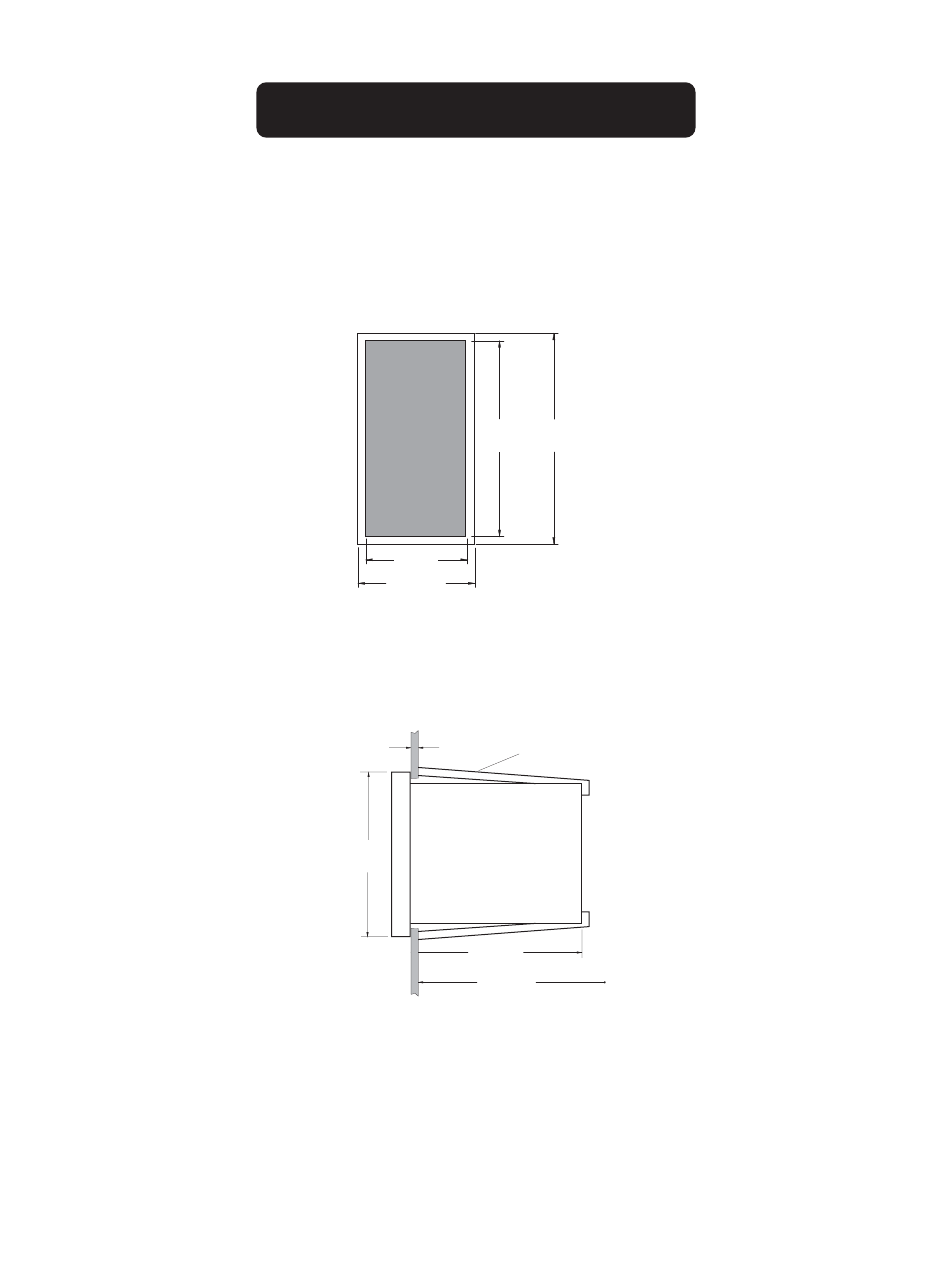

Frontansicht und Einbaumaße
69mm
2.71"
72mm
2.83"
Seitenansicht und Einbaumaße
144mm
5.67"
Anpaßbare Halteklammern (werden mit dem
Regler geliefert) ermöglichen einen schnellen
und sicheren Einbau der Einheit in den Aus-
schnitt. Die minimale Einbautiefe, die benötigt
wird, um das Messinstrument mit den
Anschlüssen zu verbauen, beträgt 190 mm.
141mm
144mm
5.55"
5.67"
0.25/4mm
Anpaßbare
ADJUSTABLE
0.01/0.160"
LOCATION
Halteklammern
BRACKET
135mm
5.31"
190mm MIN
7.50"
5
