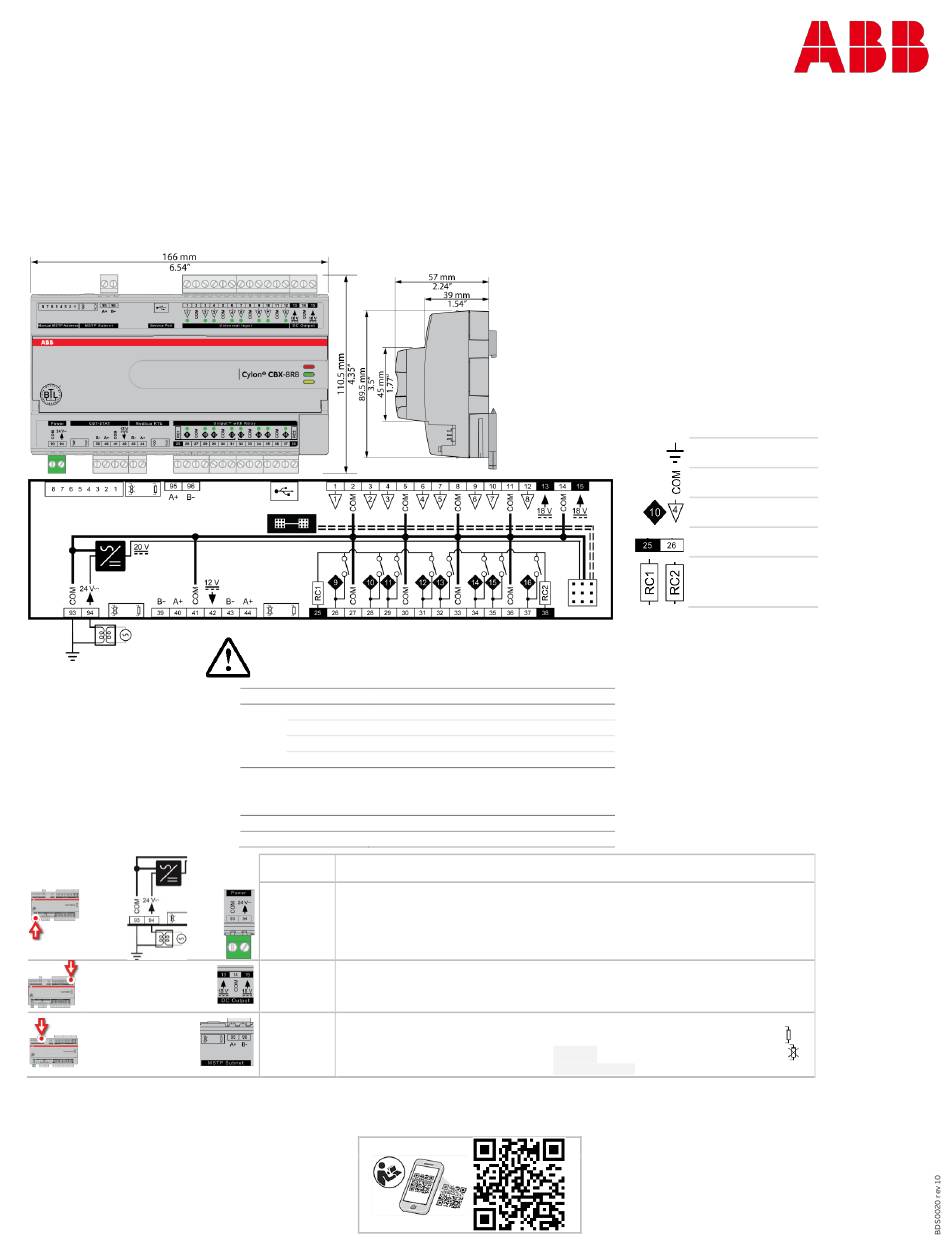

ABB CBX-8R8 Anweisungen Zur Installation Und Verkabelung

—
INSTALLATION UND VERKABELUNG
BDS0020 rev 10
CBX-8R8, CBX-8R8-H
©ABB 2024 Alle Rechte vorbehalten.
Änderungen vorbehalten
WARNUNG – WIRD DIE PUFFERBATTERIE
AUSGEWECHSELT, BESTEHT EXPLOSIONSGEFAHR. ES WIRD DRINGEND
EMPFOHLEN, NUR BATTERIEN DES GLEICHEN TYPS ODER ÄQUIVALENTE
BATTERIEN, DIE VOM HERSTELLER EMPFOHLEN WURDEN, ZU
VERWENDEN. ENTSORGEN SIE GEBRAUCHTE BATTERIEN NACH
ANGABEN DES HERSTELLERS.
24 V AC/DC ±20 % 50/60 Hz
Spannungsversorgung
Max. CBX 50 VA (ohne FLX-Feldbusmodule)
Leistung
CBX + 1 x FLX 66 VA
CBX + 2 x FLX 82 VA
CBX + 3 x FLX 98 VA
FLX-Stromanschluss Proprietäre Steckverbindungen zu FLX-
Modulen für Spannung und Kommunikation.
Es können an den CBX-8R8 bis zu 3 FLX-
Module angeschlossen werden.
18 V DC / 60 mA Ausgang
Hilfsspannung
¼ Unit-Load-Gerät
BACnet-Last
Klemmnummer
93, 94 24 V AC/DC Spannungsversorgung
13 ... 15 Hilfsspannung/Versorgung: 18 V DC / 60 mA
BACnet® MS/TP Port (RS-485) Schraubklemmen
95, 96
Abschlusswiderstand neben dem Portanschluss. Sobald der Schalter in Richtung dem
Icon zeigt, ist der Abschlusswiderstand gesetzt. Sobald der Schalter in Richtung dem
Icon zeigt, ist der Abschlusswiderstand
UNSACHGEMÄSS
Beschreibung
nicht gesetzt.
Erde
CMN (gemeinsamer
Anschluss)
Datenpunktnummer
Klemmnummer
Gemeinsamer
Anschluss für
Relaisausgänge
(Bis 24 V)
1
