3.4

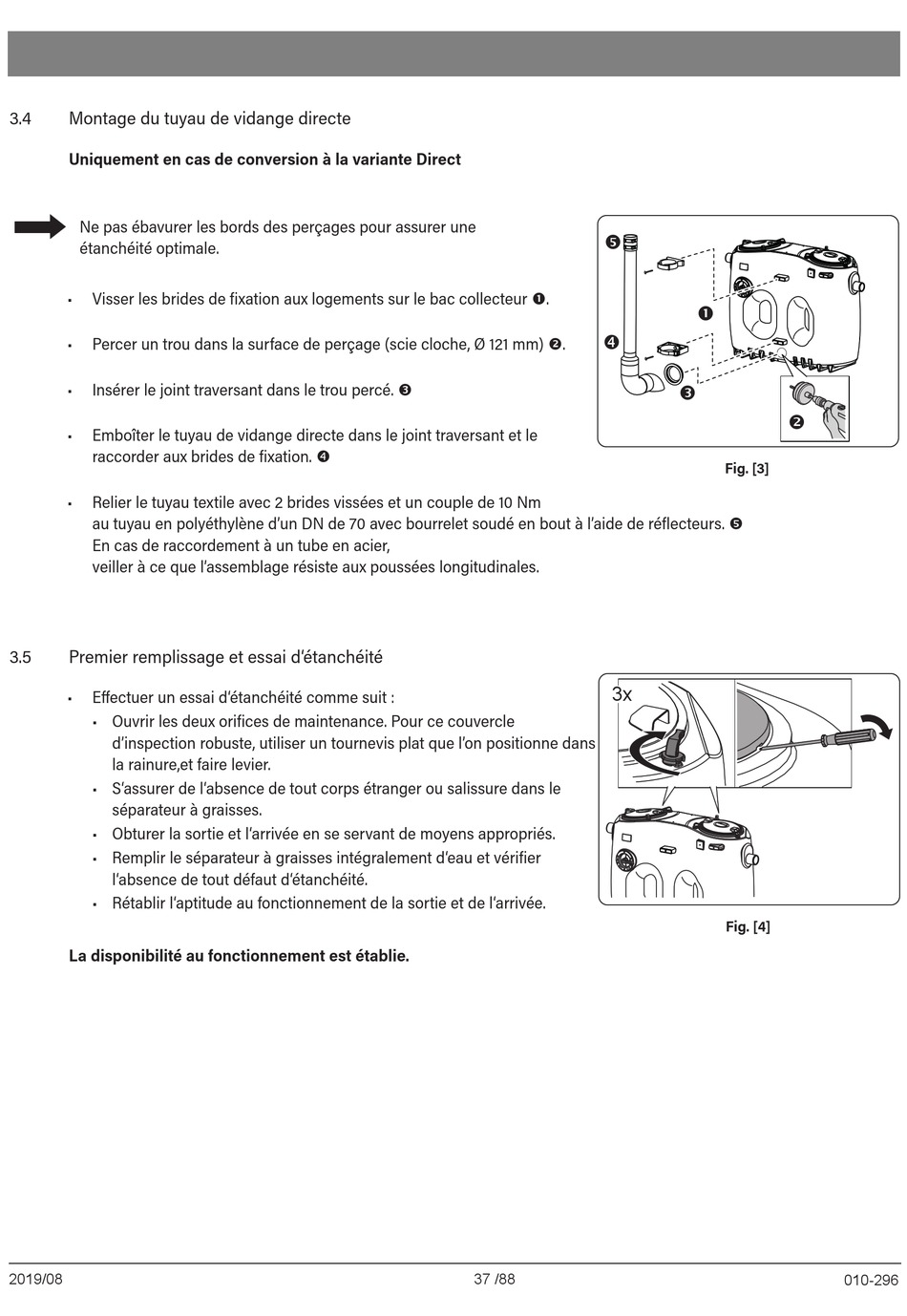

Montage du tuyau de vidange directe
Uniquement en cas de conversion à la variante Direct
Ne pas ébavurer les bords des perçages pour assurer une
étanchéité optimale.
•
Visser les brides de fixation aux logements sur le bac collecteur .
•
Percer un trou dans la surface de perçage (scie cloche, Ø 121 mm) .
•
Insérer le joint traversant dans le trou percé.
•
Emboîter le tuyau de vidange directe dans le joint traversant et le
raccorder aux brides de fixation.
•
Relier le tuyau textile avec 2 brides vissées et un couple de 10 Nm
au tuyau en polyéthylène d'un DN de 70 avec bourrelet soudé en bout à l'aide de réflecteurs.
En cas de raccordement à un tube en acier,
veiller à ce que l'assemblage résiste aux poussées longitudinales.
3.5
Premier remplissage et essai d'étanchéité
•
Effectuer un essai d'étanchéité comme suit :
• Ouvrir les deux orifices de maintenance. Pour ce couvercle
d'inspection robuste, utiliser un tournevis plat que l'on positionne dans
la rainure,et faire levier.
• S'assurer de l'absence de tout corps étranger ou salissure dans le
séparateur à graisses.
• Obturer la sortie et l'arrivée en se servant de moyens appropriés.
• Remplir le séparateur à graisses intégralement d'eau et vérifier
l'absence de tout défaut d'étanchéité.
• Rétablir l'aptitude au fonctionnement de la sortie et de l'arrivée.
La disponibilité au fonctionnement est établie.
2019/08
3x
3x
37 /88
Fig. [3]
Fig. [4]
010-296
