Hardware-Aufrüstung
2–8
■
Das System arbeitet in einem leistungsstärkeren Dual Channel
Interleaved Mode, wenn die Gesamtspeicherkapazität der DIMMs
in Kanal A der Gesamtspeicherkapazität der DIMMs in Kanal B
entspricht. Dabei kann die Technologie und Gerätebreite zwischen
den Kanälen variieren. Wenn z. B. Kanal A mit zwei 256-MB-DIMMs
und Kanal B mit einem 512-MB-DIMM bestückt ist, arbeitet das
System im Interleaved Mode.
■
In jedem Modus wird die maximale Betriebsgeschwindigkeit durch
das langsamste DIMM im System bestimmt.
Auf der Systemplatine befinden sich vier DIMM-Steckplätze, also
zwei Steckplätze pro Kanal. Die Steckplätze sind mit XMM1, XMM2,
XMM3 und XMM4 gekennzeichnet. Die Steckplätze XMM1 und
XMM2 sind dem Speicherkanal A und die Steckplätze XMM3 und
XMM4 dem Speicherkanal B zugeordnet.

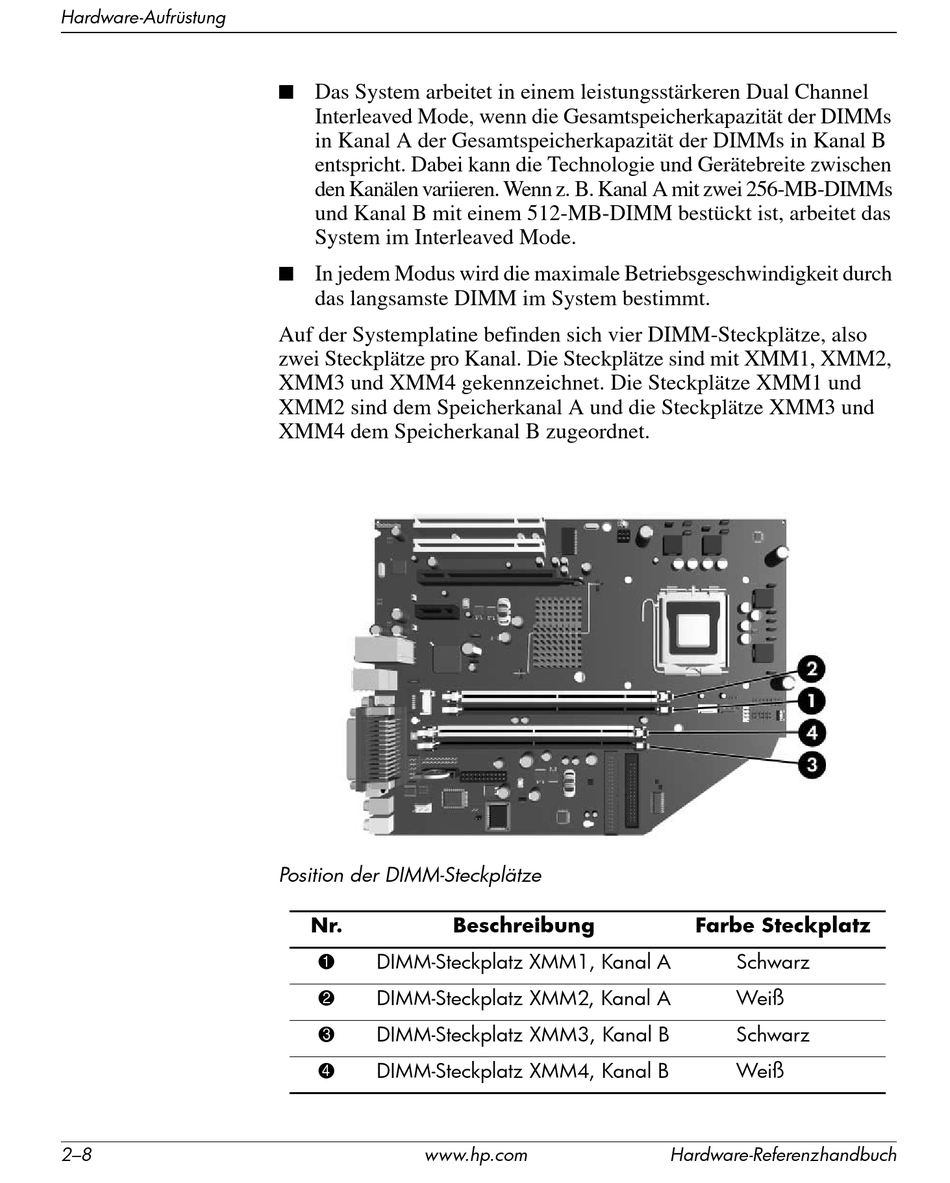

Position der DIMM-Steckplätze
Nr.

Beschreibung

DIMM-Steckplatz XMM1, Kanal A
1
DIMM-Steckplatz XMM2, Kanal A
2
DIMM-Steckplatz XMM3, Kanal B
3
DIMM-Steckplatz XMM4, Kanal B
4
www.hp.com
Farbe Steckplatz
Schwarz
Weiß
Schwarz
Weiß
