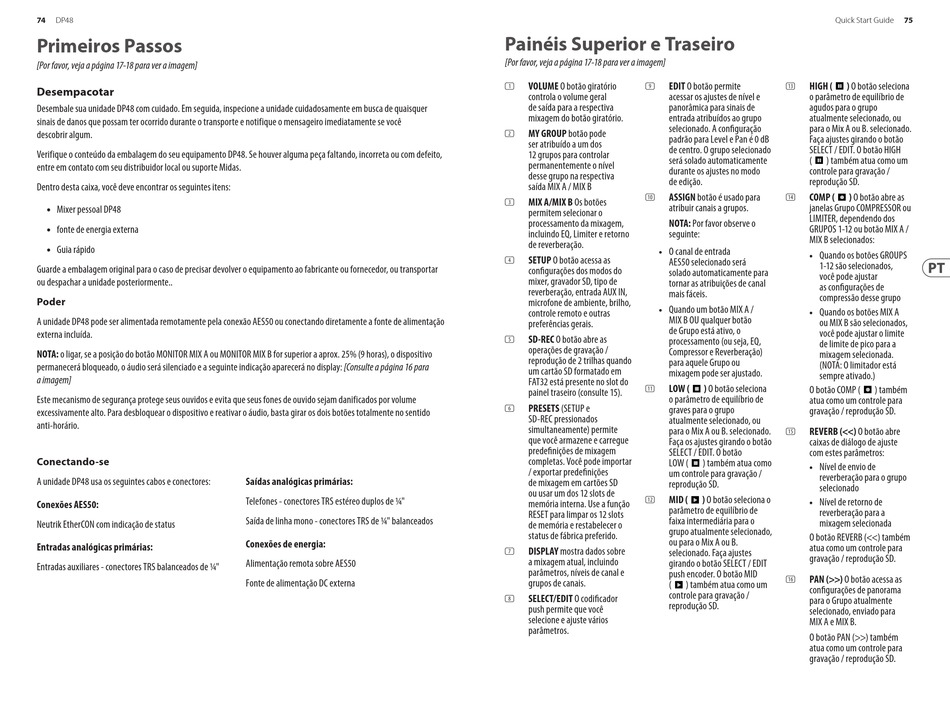

74
DP48
Primeiros Passos
[Por favor, veja a página 17-18 para ver a imagem]
Desempacotar
Desembale sua unidade DP48 com cuidado. Em seguida, inspecione a unidade cuidadosamente em busca de quaisquer
sinais de danos que possam ter ocorrido durante o transporte e notifique o mensageiro imediatamente se você
descobrir algum.
Verifique o conteúdo da embalagem do seu equipamento DP48. Se houver alguma peça faltando, incorreta ou com defeito,
entre em contato com seu distribuidor local ou suporte Midas.
Dentro desta caixa, você deve encontrar os seguintes itens:
• •
Mixer pessoal DP48
• •
fonte de energia externa
• •
Guia rápido
Guarde a embalagem original para o caso de precisar devolver o equipamento ao fabricante ou fornecedor, ou transportar
ou despachar a unidade posteriormente..
Poder
A unidade DP48 pode ser alimentada remotamente pela conexão AES50 ou conectando diretamente a fonte de alimentação
externa incluída.
NOTA: o ligar, se a posição do botão MONITOR MIX A ou MONITOR MIX B for superior a aprox. 25% (9 horas), o dispositivo
permanecerá bloqueado, o áudio será silenciado e a seguinte indicação aparecerá no display: [Consulte a página 16 para
a imagem]
Este mecanismo de segurança protege seus ouvidos e evita que seus fones de ouvido sejam danificados por volume
excessivamente alto. Para desbloquear o dispositivo e reativar o áudio, basta girar os dois botões totalmente no sentido
anti-horário.
Conectando-se
A unidade DP48 usa os seguintes cabos e conectores:
Conexões AES50:
Neutrik EtherCON com indicação de status
Entradas analógicas primárias:
Entradas auxiliares - conectores TRS balanceados de ¼"
Saídas analógicas primárias:
Telefones - conectores TRS estéreo duplos de ¼"
Saída de linha mono - conectores TRS de ¼" balanceados
Conexões de energia:
Alimentação remota sobre AES50
Fonte de alimentação DC externa
Painéis Superior e Traseiro
[Por favor, veja a página 17-18 para ver a imagem]
VOLUME O botão giratório
EDIT O botão permite
(1)
(9)
controla o volume geral
acessar os ajustes de nível e
de saída para a respectiva
panorâmica para sinais de
mixagem do botão giratório.
entrada atribuídos ao grupo
selecionado. A configuração
MY GROUP botão pode
(2)
padrão para Level e Pan é 0 dB
ser atribuído a um dos
de centro. O grupo selecionado
12 grupos para controlar
será solado automaticamente
permanentemente o nível
durante os ajustes no modo
desse grupo na respectiva
de edição.
saída MIX A / MIX B
ASSIGN botão é usado para
(10)
MIX A/MIX B Os botões
(3)
atribuir canais a grupos.
permitem selecionar o
processamento da mixagem,
NOTA: Por favor observe o
incluindo EQ, Limiter e retorno
seguinte:
de reverberação.
O canal de entrada
• •
SETUP O botão acessa as
AES50 selecionado será
(4)
configurações dos modos do
solado automaticamente para
mixer, gravador SD, tipo de
tornar as atribuições de canal
reverberação, entrada AUX IN,
mais fáceis.
microfone de ambiente, brilho,
Quando um botão MIX A /
• •
controle remoto e outras
MIX B OU qualquer botão
preferências gerais.
de Grupo está ativo, o
SD-REC O botão abre as
processamento (ou seja, EQ,
(5)
operações de gravação /
Compressor e Reverberação)
reprodução de 2 trilhas quando
para aquele Grupo ou
um cartão SD formatado em
mixagem pode ser ajustado.
FAT32 está presente no slot do
LOW (
(11)
painel traseiro (consulte 15).
o parâmetro de equilíbrio de
PRESETS (SETUP e
graves para o grupo
(6)
SD-REC pressionados
atualmente selecionado, ou
simultaneamente) permite
para o Mix A ou B. selecionado.
que você armazene e carregue
Faça os ajustes girando o botão
predefinições de mixagem
SELECT / EDIT. O botão
completas. Você pode importar
LOW (
/ exportar predefinições
um controle para gravação /
de mixagem em cartões SD
reprodução SD.
ou usar um dos 12 slots de
MID (
(12)
memória interna. Use a função
parâmetro de equilíbrio de
RESET para limpar os 12 slots
faixa intermediária para o
de memória e restabelecer o
grupo atualmente selecionado,
status de fábrica preferido.
ou para o Mix A ou B.
DISPLAY mostra dados sobre
selecionado. Faça ajustes
(7)
a mixagem atual, incluindo
girando o botão SELECT / EDIT
parâmetros, níveis de canal e
push encoder. O botão MID
grupos de canais.
(
controle para gravação /
SELECT/EDIT O codificador
(8)
reprodução SD.
push permite que você
selecione e ajuste vários
parâmetros.
Quick Start Guide
HIGH (
) O botão seleciona
(13)
o parâmetro de equilíbrio de
agudos para o grupo
atualmente selecionado, ou
para o Mix A ou B. selecionado.
Faça ajustes girando o botão
SELECT / EDIT. O botão HIGH
(
) também atua como um
controle para gravação /
reprodução SD.
COMP (
) O botão abre as
(14)
janelas Grupo COMPRESSOR ou
LIMITER, dependendo dos
GRUPOS 1-12 ou botão MIX A /
MIX B selecionados:
Quando os botões GROUPS
• •
1-12 são selecionados,
você pode ajustar
as configurações de
compressão desse grupo
Quando os botões MIX A
• •
ou MIX B são selecionados,
você pode ajustar o limite
de limite de pico para a
mixagem selecionada.
(NOTA: O limitador está
sempre ativado.)
) O botão seleciona
O botão COMP (
atua como um controle para
gravação / reprodução SD.
REVERB (<<) O botão abre
(15)
caixas de diálogo de ajuste
com estes parâmetros:
) também atua como
Nível de envio de
• •
reverberação para o grupo
selecionado
) O botão seleciona o
Nível de retorno de
• •
reverberação para a
mixagem selecionada
O botão REVERB (<<) também
atua como um controle para
gravação / reprodução SD.
PAN (>>) O botão acessa as
(16)
) também atua como um
configurações de panorama
para o Grupo atualmente
selecionado, enviado para
MIX A e MIX B.
O botão PAN (>>) também
atua como um controle para
gravação / reprodução SD.
75
) também
