Neigungssensor
Anzeigen in Abhängigkeit des Betriebszustandes
Schaltpunkte einlernen (Ausgang S1):
Schaltpunkte einlernen (Ausgang S2):
Lernmodus Analoggrenzen aktivieren:
Analoggrenze einlernen
Normalbetrieb
Rücksetzen auf Werkseinstellungen:
2 s ... 10 s
> 10 s ... Ende des Rücksetzvorgangs
danach wie Normalbetrieb
Unterspannung

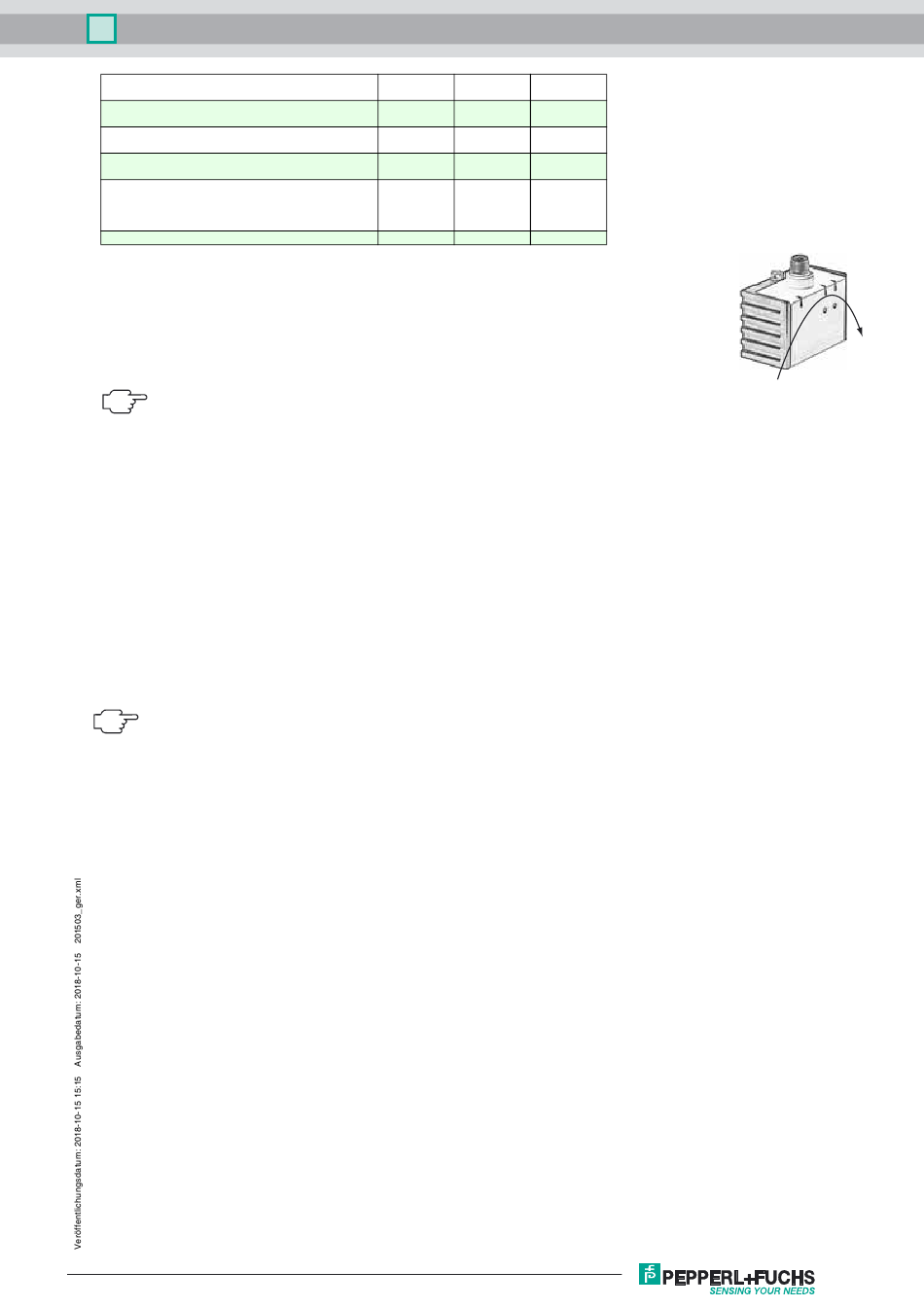

Achsendefinition
Die Definition der X-Achse ist auf dem Sensorgehäuse durch einen aufgedruckten und beschrifteten Doppelpfeil dargestellt. Die Ab-
bildung zeigt die Drehrichtung im Uhrzeigersinn.
Einlernen der Schaltpunkte (Ausgang S1)
1. Taste T1 > 2 s drücken (siehe LED-Anzeige)
2. Sensor in Schaltposition 1 bringen
3. Taste T1 kurz drücken. LED „out 1" leuchtet 1,5 s zur Bestätigung. Schaltpunkt 1 ist eingelernt
4. Sensor in Schaltposition 2 bringen
5. Taste T1 kurz drücken. LED „out 1" leuchtet 1,5 s zur Bestätigung. Schaltpunkt 2 ist eingelernt
6. Sensor kehrt in den Normalbetrieb zurück (siehe LED-Anzeige)
Die Schießerfunktion (Ausgang aktiv) ist stets definiert als der Bereich zwischen der ersten
und der zweiten parametrierten Schaltposition im Uhrzeigersinn von der ersten Schaltposi-
tion aus gesehen .
Beispiel :
Fall 1: Der Schaltpunkt 1 sei in der Position +45°, der Schaltpunkt 2 sei in der Position +90°
eingelernt (Einlernen im Uhrzeigersinn).
Der Ausgang ist dann aktiv zwischen +45° und +90°.
Fall 2: Der Schaltpunkt 1 sei in der Position +90°, der Schaltpunkt 2 sei in der Position +45°
eingelernt (Einlernen entgegen dem Uhrzeigersinn).
Der Ausgang ist dann aktiv zwischen +90° aufsteigend über die 360°/0° Position hinweg bis
+45°, also insgesamt über einen Winkelbereich von 315°.
Das Vertauschen der Schaltpositionen führt also zu einer Umkehrung des Schaltverhaltens.
Einlernen der Schaltpunkte (Ausgang S2)
Wie „Einlernen der Schaltpunkte (Ausgang S1)", jedoch mit Taste T2 anstelle der Taste T1.
Einlernen der Analoggrenzen
1. Aktivieren Sie den Lernmodus für die Analoggrenzen, indem die Tasten T1 und T2 gleichzeitig drücken bis die grüne LED erlischt und die beiden gelben LEDs
blinken. Lassen Sie nun die Tasten los.
2. Taste T1 > 2 s drücken (siehe LED-Anzeige)
3. Sensor in die Position der Auswertegrenze „Minimum" bringen
4. Taste T1 kurz drücken. LED „out 1" leuchtet 1,5 s zur Bestätigung. Auswertegrenze „Minimum" ist eingelernt. In dieser Position liefert der Analogausgang des
Sensors seinen Minimalwert.
5. Sensor in die Position der Auswertegrenze „Maximum" bringen
6. Taste T1 kurz drücken. LED „out 1" leuchtet 1,5 s zur Bestätigung. Auswertegrenze „Maximum" ist eingelernt. In dieser Position liefert der Analogausgang des
Sensors seinen Maximalwert.
7. Sensor kehrt in den Normalbetrieb zurück (siehe LED-Anzeige)
Überschreitet die Sensorneigung eine der Analoggrenzen, so wird der letzte Wert des Analogausgangs beibehalten.
Rücksetzen des Sensors auf Werkseinstellungen
1. Taste T1 und Taste T2 > 10 s drücken (siehe LED-Anzeige)
2. Die Rücksetzung ist erfolgt, wenn nach ca. 10 s die grüne LED „Power" wieder an geht.
Unterspannungs-Erkennung
Unterschreitet die Versorgungsspannung einen Wert von ca. 7 V, so werden alle Ausgänge und gelben LEDs abgeschaltet. Die grüne LED „power" blinkt schnell.
Überschreitet die Versorgungsspannung einen Wert von ca. 8 V, so setzt der Sensor seinen Normalbetrieb fort.
