Kyosho Mini-Z AWD Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Kyosho Anleitungen
  4. Ferngesteuerte Modelle
  5. Mini-Z AWD
  6. Bedienungsanleitung
Kyosho Mini-Z AWD Bedienungsanleitung

Kyosho Mini-Z AWD Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Mini-Z AWD:

Werbung

Quicklinks

Diese Anleitung herunterladen

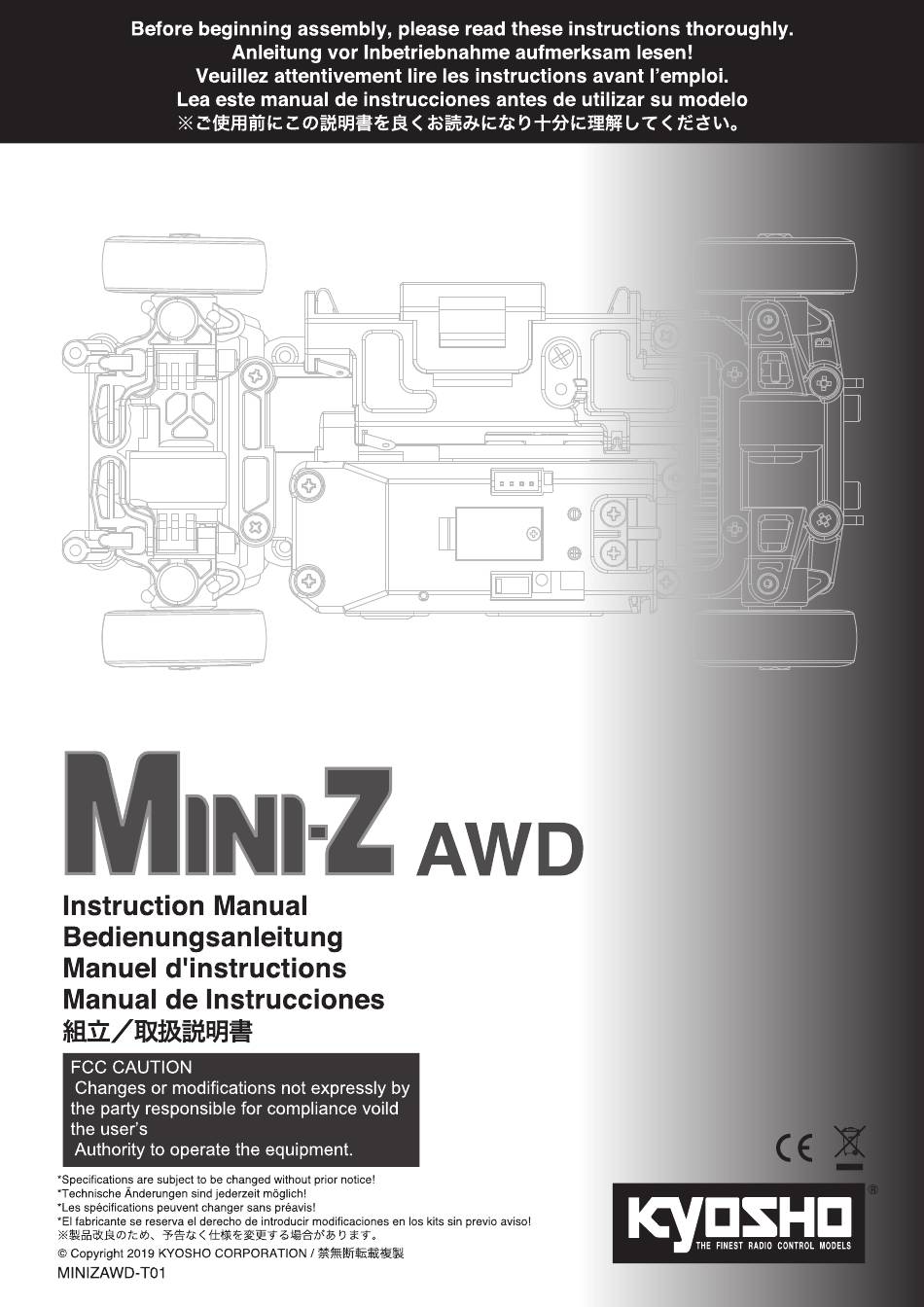

Before beginning
