TS-6370C Ceiling Sensor Active Series
TS-6370D Duct Sensor Active Series
1
2
3
4

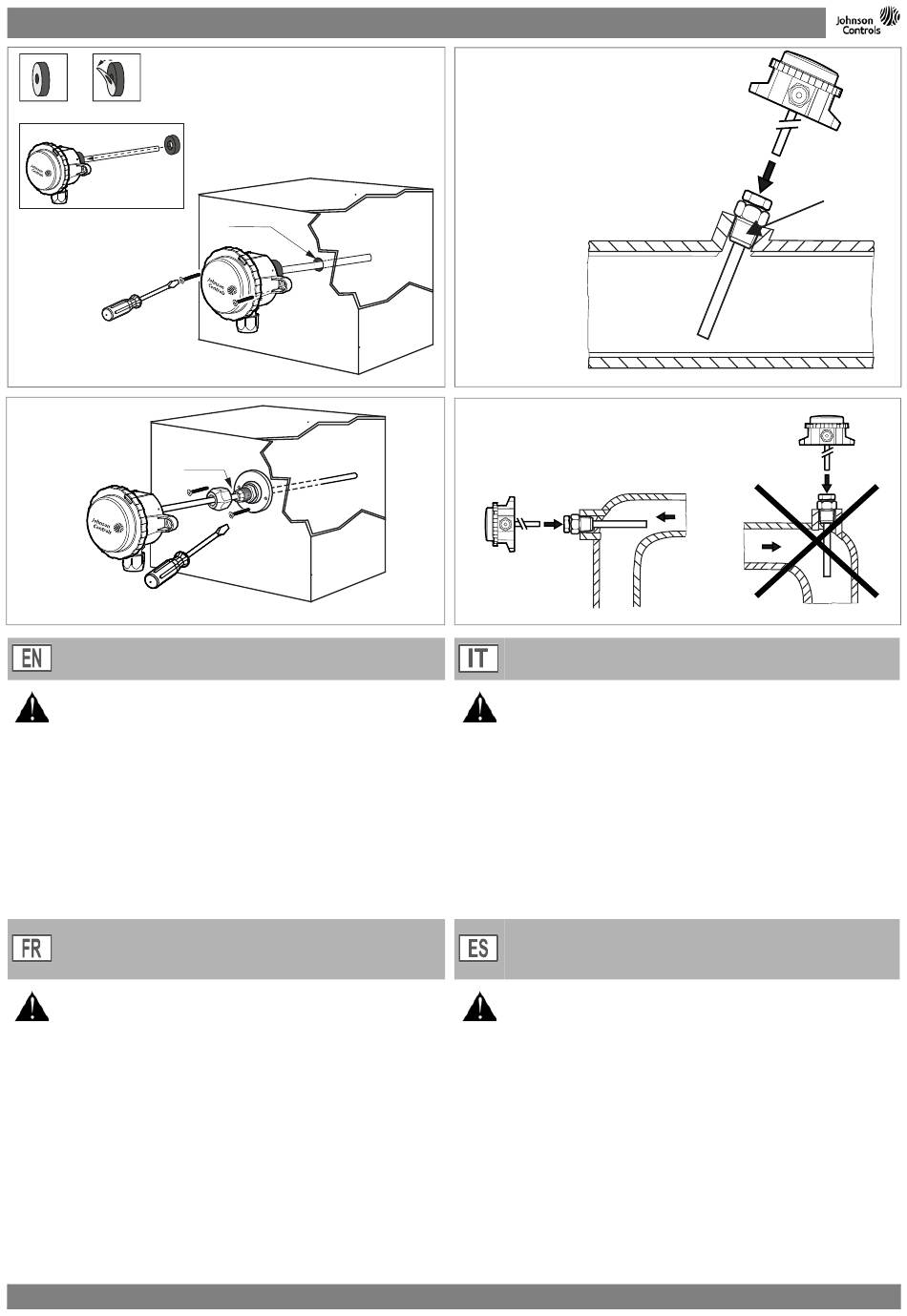

Duct Mounting
Ø 7 mm
Duct Mounting with positioning Flange
READ THIS INSTRUCTION SHEET AND THE SAFETY WARNINGS
CAREFULLY BEFORE INSTALLING AND SAVE IT FOR FUTURE USE
• This sensor / Transmitter is to be used in air ducts only. An accessory Well TS-
6300W is needed for immersion mounting.
• All wiring should conform to local codes and must be carried out by authorized
personnel only.
• Keep high and low voltage wiring separated.
• When using multi-stranded wire apply a cable ferrule to the cable end.
• Make sure that the line power supply is in accordance with the power supply
specified on page 1.
• Check all wiring connections before applying power to the system.
• Contact with components carrying hazardous voltage can cause electric shock
and may result in severe injury or death.
• Short-circuited or improperly connected wires may result in permanent damage
to the equipment.
• Not adhering to these operational instructions could cause injury or damage
the equipment.
• If the cable between the TS63xxx and the controller is over 3 meters, it should
be shielded. The shield would be connected at the controller end of the cable.
• Retain this document.
LISEZ ATTENTIVEMENT LES PRÉSENTES INSTRUCTIONS ET LES
CONSIGNES DE SÉCURITÉ AVANT DE PROCÉDER À
L'INSTALLATION ET CONSERVEZ-LES AUX FINS D'UTILISATION
ULTÉRIEURE
• Ce capteur / sonde est utilisé exclusivement pour les conduites d'air. Un
accessoire doigt de gant TS-6300W est nécessaire dans le cas d'un montage
en immersion.
• Le raccordement électrique doit être réalisé par le personnel autorisé
conformément aux prescriptions locales.
• La tension d'alimentation et la basse tension doivent être amenées
séparément.
• En cas d'utilisation de câbles flexibles, il faut utiliser des cosses de câble.
• Assurez-vous que la tension d'alimentation coïncide avec les valeurs
indiquées en page 1.
• Contrôlez toutes les liaisons par câble avant de mettre le vérin en circuit.
• Le contact avec des composants porteurs de tensions dangereuses peut
causer une décharge électrique et peut entraîner des blessures graves ou la
mort.
• Des fils en court-circuit ou mal branchés peuvent entraîner des dommages
permanents pour l'équipement.
• Ne pas respecter le présent mode d'emploi peut provoquer des blessures ou
endommager le matériel.
• Si le câble entre la TS63xxx et le régulateur dépasse 3 mètres, il doit être
blindé. Le blindage devra être connecté vers l'extrémité du câble coté
régulateur.
• Conserver ce document.
P/N 24-85702-218 - Rev. A Issue Date 04 2016
Ø 7 mm
Immersion Mounting
LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI E LE AVVERTENZE
PRIMA DELL'INSTALLAZIONE E CONSERVARLE PER USO FUTURO
• Questo sensore / Trasmettitore deve essere utilizzato solamente in condotte
d'aria. Il pozzetto TS-6300W, da ordinare come accessorio, è necessario per
montaggio ad immersione.
• L'allacciamento elettrico deve essere eseguito da personale autorizzato e
conformemente alle normative locali.
• La tensione di alimentazione e la bassa tensione devono essere alimentate
separatamente.
• In caso di impiego di conduttori flessibili usare degli ancoraggi per cavi.
• Assicurarsi che il valore della tensione di alimentazione corrisponda a quello
prestabilito a pagina 1.
• Prima di inserire l'azionamento controlare tutti gli allacciamenti dei cavi.
• Il contatto con componenti sottoposti a tensioni pericolose può causare scosse
elettriche con conseguenti lesioni gravi o morte.
• I cavi in corto circuito o collegati impropriamente potrebbero causare danni
permanenti all'apparecchiatura.
• Non attenersi alla presente istruzione operativa potrebbe causare danni alle
persone o alle attrezzature.
• Se la lunghezza del cavo tra il TS63xxx è superiore ai 3 metri, il cavo stesso
dovrebbe essere schermato. La schermatura deve essere collegata all'estremità
del cavo dalla parte del controllore.
• Conservare questo documento.
ANTES DE LA INSTALACIÓN, LEA ATENTAMENTE ESTAS
INSTRUCCIONES Y LAS ADVERTENCIAS DE SEGURIDAD, Y
CONSÉRVELAS PARA SU USO FUTURO
• Este Sensor / Transmisor es para uso en conductos de aire solamente. El
accessorio TS-6300W es requerido para ser montado en inmersión.
• La conexión eléctrica deberá ser realizada según las disposiciones locales y por
personal autorizado.
• La tensión de alimentación y la baja tensión deben tenderse por separado.
• Al usar cables flexibles, deberán utilizarse terminales de cable.
• Asegurar que la tensión de alimentación coincida con el valor indicado para en
la página 1.
• Comprobar todas las conexiones de cables, antes de conectar el
accionamiento.
• El contacto con elementos portadores de alto voltaje puede provocar una
descarga eléctrica y producir lesiones graves o incluso la muerte.
• Los cables cortocircuitados o mal conectados pueden provocar daños
permanentes en el equipo.
• El incumplimiento de estas instrucciones de funcionamiento puede causar
lesiones personales o daños en el equipo.
• En caso de que la longitud del cable conectado entre el TS63xxx y el
controlador sea superior a 3 metros, entonces este deberá ser apantallado. El
apantallamiento deberá estar conectado en la parte del controlador.
• Conserve este documento.
R 1/2"
G 1/2"
