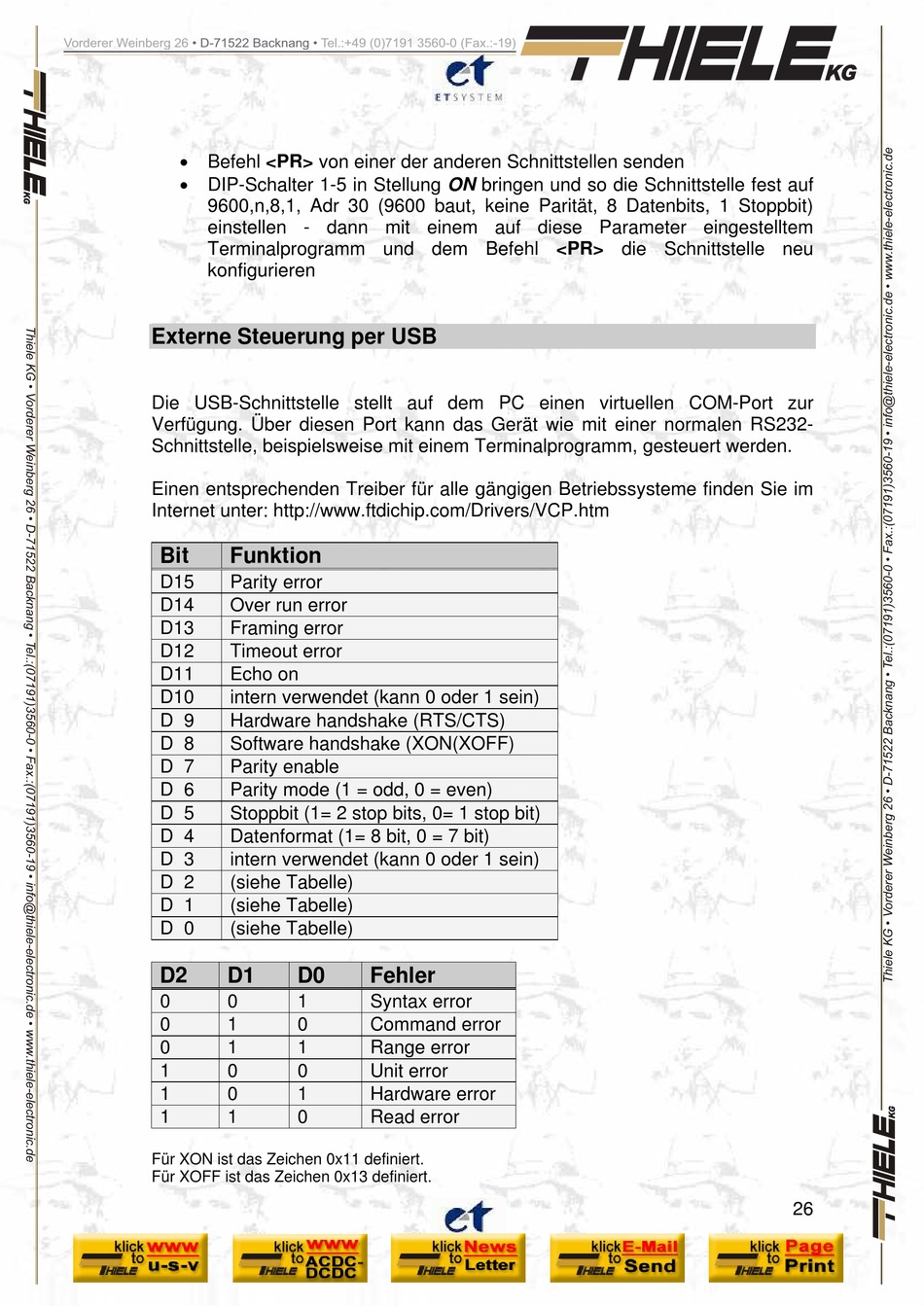

Externe Steuerung Per Usb - ET System EAC-S Bedienungsanleitung

Vorderer Weinberg 26 • D-71522 Backnang •
 Befehl <PR> von einer der anderen Schnittstellen senden
 DIP-Schalter 1-5 in Stellung ON bringen und so die Schnittstelle fest auf
9600,n,8,1, Adr 30 (9600 baut, keine Parität, 8 Datenbits, 1 Stoppbit)
einstellen - dann mit einem auf diese Parameter eingestelltem
Terminalprogramm und dem Befehl <PR> die Schnittstelle neu
konfigurieren

Externe Steuerung per USB

Die USB-Schnittstelle stellt auf dem PC einen virtuellen COM-Port zur
Verfügung. Über diesen Port kann das Gerät wie mit einer normalen RS232-
Schnittstelle, beispielsweise mit einem Terminalprogramm, gesteuert werden.
Einen entsprechenden Treiber für alle gängigen Betriebssysteme finden Sie im
Internet unter: http://www.ftdichip.com/Drivers/VCP.htm
Bit Funktion
D15 Parity error
D14 Over run error
D13 Framing error
D12 Timeout error
D11 Echo on
D10 intern verwendet (kann 0 oder 1 sein)
D 9 Hardware handshake (RTS/CTS)
D 8 Software handshake (XON(XOFF)
D 7 Parity enable
D 6 Parity mode (1 = odd, 0 = even)
D 5 Stoppbit (1= 2 stop bits, 0= 1 stop bit)
D 4 Datenformat (1= 8 bit, 0 = 7 bit)
D 3 intern verwendet (kann 0 oder 1 sein)
D 2 (siehe Tabelle)
D 1 (siehe Tabelle)
D 0 (siehe Tabelle)
D2 D1
0 0
0 1
0 1
1 0
1 0
1 1
Für XON ist das Zeichen 0x11 definiert.
Für XOFF ist das Zeichen 0x13 definiert.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
D0 Fehler
1 Syntax error
0 Command error
1 Range error
0 Unit error
1 Hardware error
0 Read error
