REMKO Smart-Control Touch
Anschlussvarianten
Der Smart-Control Touch wird bei Single-Split- und Multi-Splitanlagen an den X,Y und E-Kontakten der
Innengeräte angeschlossen. Bei VRF-Anlagen der MVV Serie befinden sich die benötigten Anschlüsse an
der Außeneinheit. Am letzten Innengerät sowie bei den MVV-Außenteilen ist außerdem ein 120 W Wider-
stand vorzusehen. Weitere Informationen zu den Anschlüssen sind aus den Bedienungsanleitungen der
jeweiligen Geräte zu entnehmen.

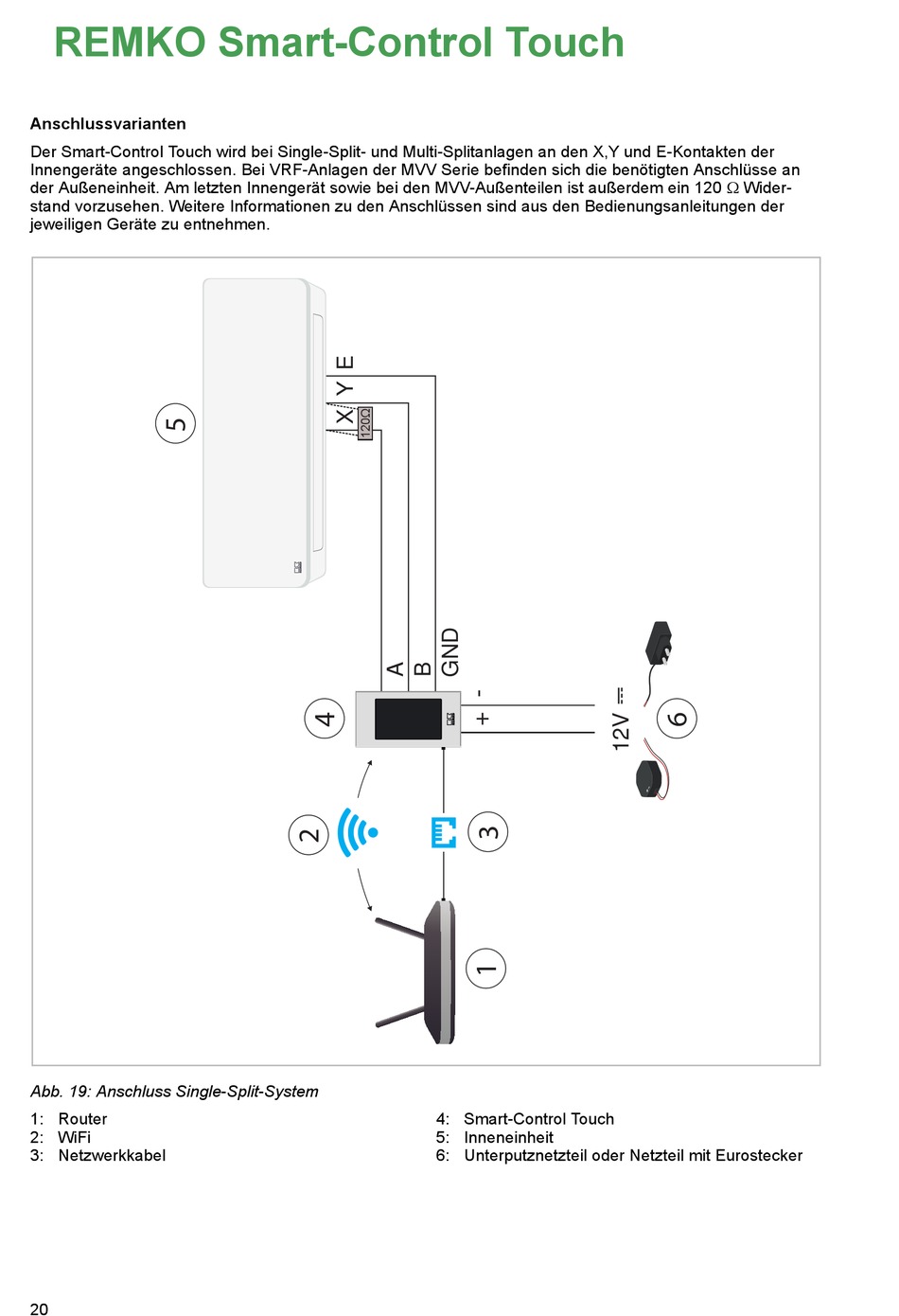

Abb. 19: Anschluss Single-Split-System
1: Router
2: WiFi
3: Netzwerkkabel
20
4: Smart-Control Touch
5: Inneneinheit
6: Unterputznetzteil oder Netzteil mit Eurostecker
