7. Den Alurahmen mit Hilfe der Magneten vor
die Montageplatte setzen.
5 Elektrischer Anschluss
und Schnittstellen
12V GND
2
3
A B GND

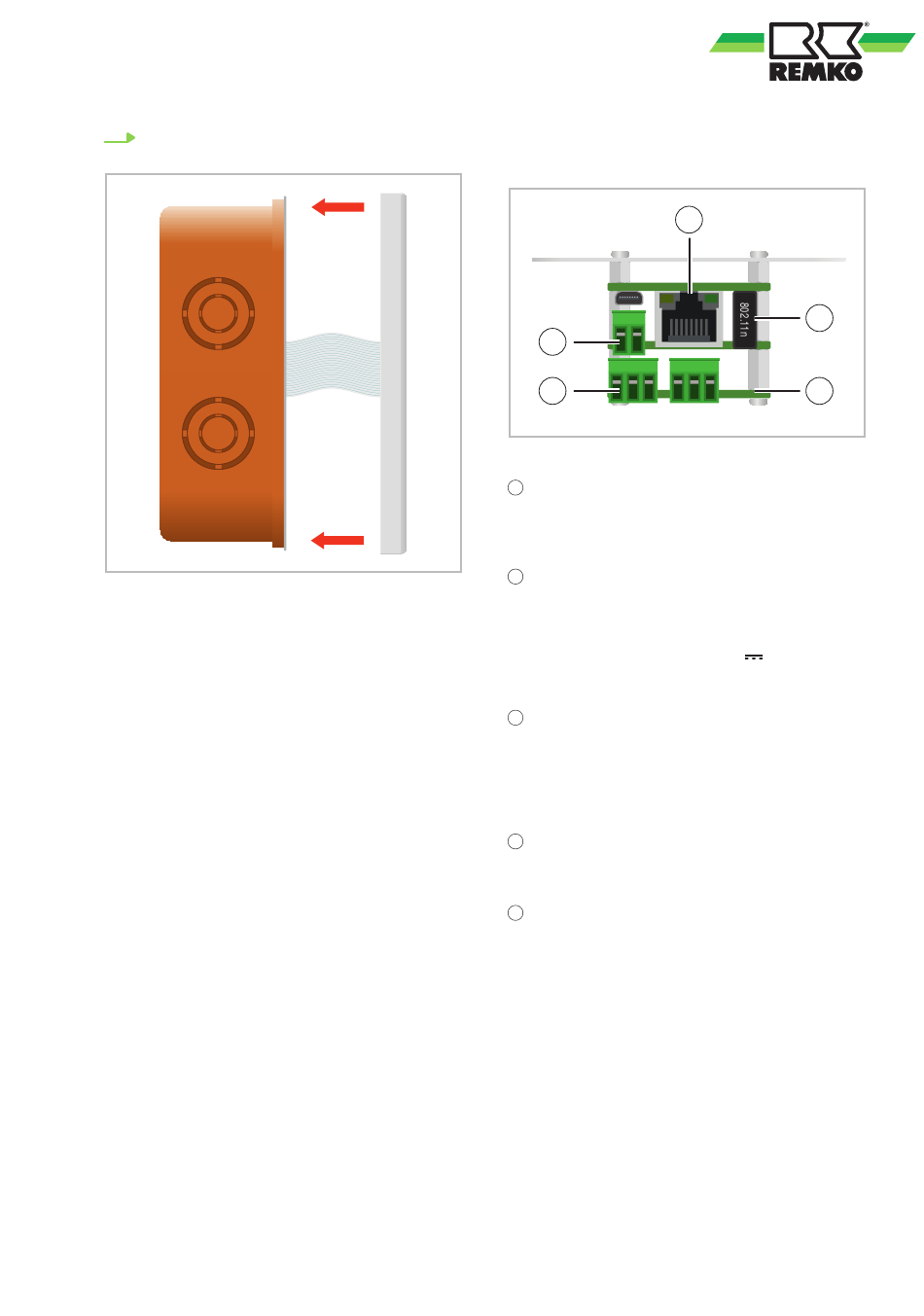

Abb. 18: Elektrischer Anschluss und Schnittstellen
Anschluss Netzwerkkabel
1
Soll der Smart-Control Touch über ein Netzwerk-
kabel in ein Netzwerk integriert werden, so ist
dieses an dieser Schnittstelle anzuschließen.
Anschluss Spannungsversorgung
2
(12V/GND)
Bei der Aufputz-Montage wird für die Spannungs-
versorgung der im Lieferumfang enthaltene Trans-
formator verwendet (230V~ / 12V
Gerät unter Putz montiert, so ist eine 12V Gleich-
stromquelle an der Montageposition vorzusehen.
Anschluss Geräte-BUS
3
An den Kontakten X, Y und E wird die Verbin-
dungsleitung zwischen dem Smart-Control Touch
und den anzusteuernden Geräten angeschlossen.
Entsprechende Schemen sind im Kapitel
"Anschlussvarianten" abgebildet.
WiFi-Empfänger
4
Der WiFi-Empfänger wird benötigt, wenn eine
drahtlose Netzwerkanbindung genutzt werden soll.
(Reserviert)
5
1
4
5
). Wird das
