10 MONTÁŽ NÁSTENNÉHO
DRŽIAKA
Upozornenia k montáži
• Na upevnenie používajte iba zvislé steny.
• Nemontujte ho na miestach s vysokou teplotou alebo vlhkosťou.
• Skontrolujte, či je stena dosť pevná na udržanie hmotnosti výrobku. Ak nie,
stenu spevnite alebo vyberte iné miesto na montáž.
• Zakúpte a použite upevňovacie skrutky alebo ukotvenia vhodné pre daný
typ steny (sadrokartón, kov, drevo atď.). Ak je to možné, upevnite podporné
skrutky do podpornej konštrukcie steny.
• Zakúpte si skrutky na montáž na stenu podľa typu a hrúbky steny, na ktorú
chcete zariadenie Soundbar upevniť.
‒ Priemer: M5
‒ Dĺžka: Odporúča sa aspoň 35 milimetrov.
• Pripojte káble od externých zariadení k jednotke ešte pred samotnou
montážou zariadenia Soundbar na stenu.
• Zariadenie pred montážou vypnite a odpojte. V opačnom prípade hrozí zásah
elektrickým prúdom.

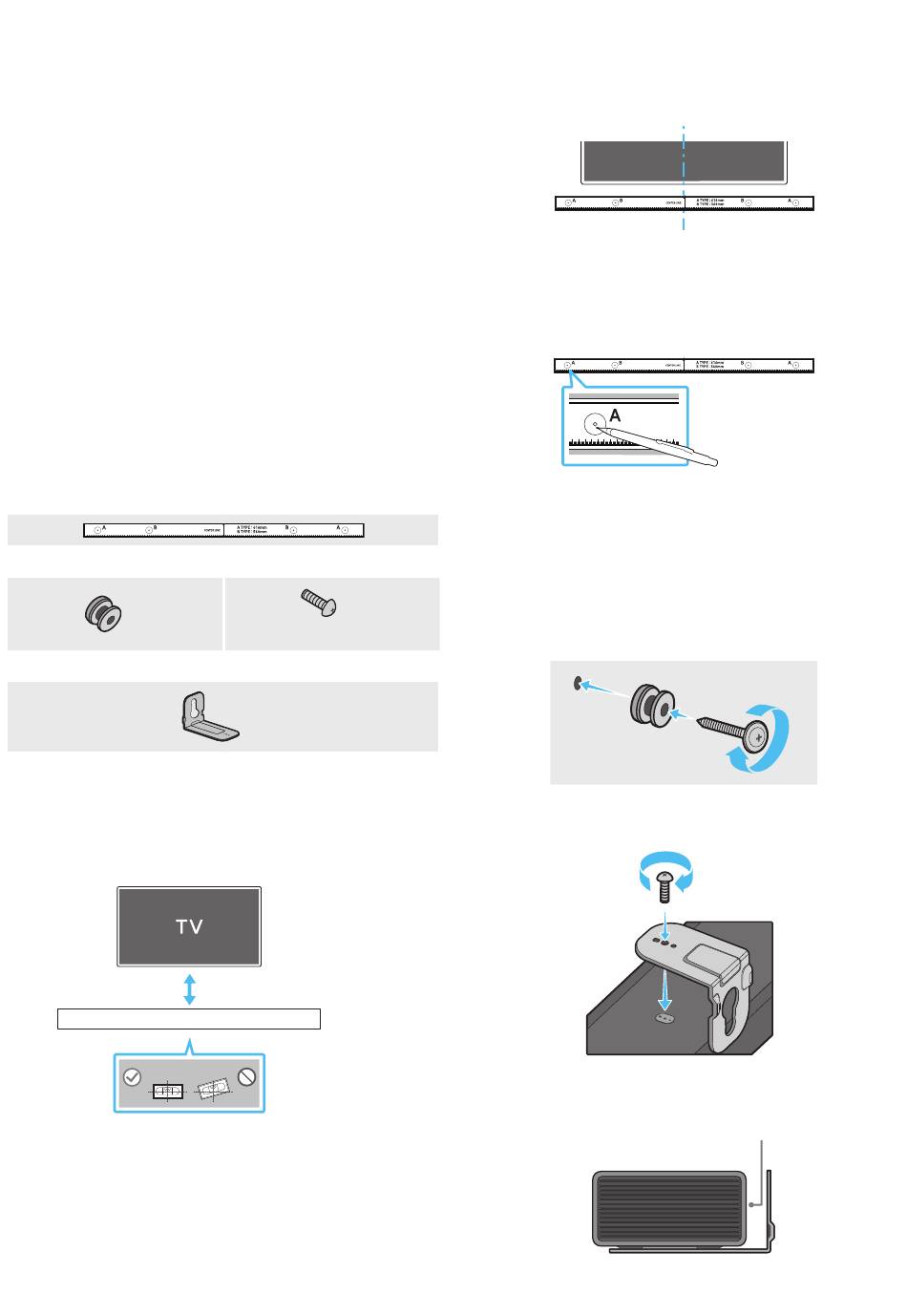

Súčasti nástennej montáže
Inštalačná pomôcka na montáž na stenu
x 2
Skrutka držiaka
Konzola nástenného držiaka
1. Na povrch steny sa umiestni inštalačná pomôcka na montáž na stenu.
• Šablóna na montáž na stenu musí byť umiestnená vodorovne.
• Ak je televízor pripevnený na stene, Soundbar nainštalujte najmenej 5
cm pod televízor.
x 2
(M4 × L10)
Skrutka
x 2
Aspoň 5 cm
2. Zarovnajte stredovú čiaru šablóny na montáž na stenu so stredom
televízora (ak Soundbar upevňujete pod televízor) a potom upevnite
šablónu na montáž na stenu k stene pomocou pásky.
• Ak zariadenie neinštalujete pod TV, umiestnite stredovú čiaru do stredu
inštalačnej plochy.
3. Zatlačte hrot pera alebo zastrúhaný hrot ceruzky cez stred obrázkov s
označením TYP A na oboch koncoch inštalačnej pomôcky, čím označíte
otvory na montážne skrutky. Potom demontujte inštalačnú pomôcku na
montáž na stenu.
4. Pomocou vrtáka vhodnej veľkosti vyvŕtajte do steny otvor v mieste každej
značky.
• Ak značky nezodpovedajú polohám výstupkov, pred vložením
montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky.
Ak používate kotvy alebo hmoždinky, uistite sa, že vyvŕtané otvory sú
dostatočne veľké pre dané kotvy alebo hmoždinky.
5. Zatlačte skrutku (nie je súčasťou dodávky) cez skrutku držiaka a potom
pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.
6. Namontujte 2 držiaky konzoly na stenu so správnou orientáciou na spodnú
stranu zariadenia Soundbar pomocou 2 skrutiek.
• Pri montáži sa uistite, že diely držiakov konzoly na stenu určené na
zavesenie sú umiestnené za zadnou stranou zariadenia Soundbar.
Zadná strana zariadenia Soundbar
Pravý koniec zariadenia Soundbar
SLK - 29
Stredová línia
