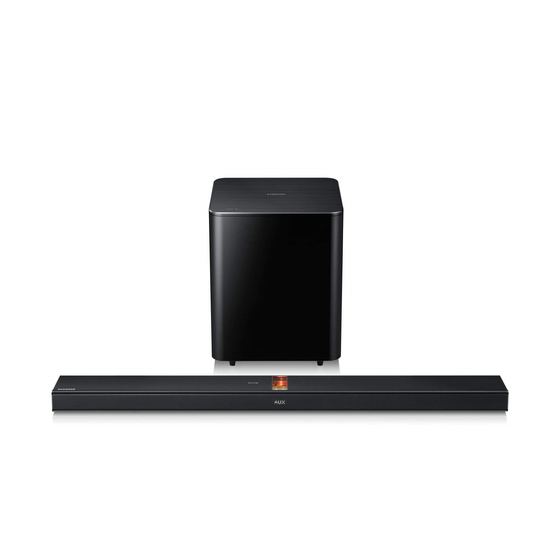

Samsung HW-F750 Bedienungsanleitung
Crystal surround air track
(aktives lautsprechersystem)
Vorschau ausblenden
Andere Handbücher für HW-F750:
- Bedienungsanleitung (100 Seiten) ,
- Bedienungsanleitung (100 Seiten) ,
- Bedienungsanleitung (75 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Samsung HW-F750
Inhaltszusammenfassung für Samsung HW-F750
- Seite 51 HW-F750 HW-F751 Crystal Surround Air Track (Aktives Lautsprechersystem) bedienungsanleitung erleben sie die möglichkeiten Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben. Registrieren Sie Ihr Produkt unter www.samsung.com/register...
- Seite 52 Diese 3D SOUND PLUS fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu. Kabelloser Subwoofer Das kabellose Modul von Samsung benötigt zwischen Hauptgerät und Subwoofer keine Kabel mehr. Stattdessen ist der Subwoofer an ein kompaktes kabelloses Modul angeschlossen, das mit dem Hauptgerät kommuniziert.
-
Seite 53: Sicherheitsinformationen
sicherheitsinformationen HINWEISE ZUR SICHERHEIT ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge WARNUNG verursachen können. - Seite 54 HINWEISE 68.6mm 2.7 inch 99.1mm 3.9 inch 3.9 inch 99.1mm 3.9 inch 99.1mm Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entpricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz (7–10 cm) zur Belüftung bleibt.
- Seite 55 Inhalt MERKMALE Merkmale Lizenz SICHERHEITSINFORMATIONEN Hinweise zur Sicherheit Hinweise ERSTE SCHRITTE Wichtige informationen zum Gebrauch der Bedienungsanleitung Lieferumfang BESCHREIBUNGEN Vorder-/Unterseite des Geräts Rückseite des Geräts FERNBEDIENUNG Funktionen der Fernbedienung ANSCHLÜSSE Montage der Wandhalterung Anschluss des kabellosen Subwoofers Befestigung des Ferrit Ringkerns am netzkabel des Subwoofers Montage des Ferrit-Rinkerns am Subwoofer Autom.
-
Seite 56: Erste Schritte
2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 23) Copyright ©2013 Samsung Electronics Co.,Ltd. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet. LIEFERUMFANG Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde. -
Seite 57: Vorder-/Unterseite Des Geräts
beschreibungen VORDER-/UNTERSEITE DES GERÄTS RÖHRENVERSTÄRKER LAUTSTÄRKE +/- Aktuellen Modus anzeigen. - Wenn für länger als 15 Sekunden keine Eingabe über das Gerät oder die Fernbedienung erfolgt, wird die Anzeige automatisch ANZEIGE abgeschaltet. - Wenn die Wiedergabe im BT READY, TV READY oder USB Modus erfolgt, wird die Anzeige nicht automatisch ausgeschaltet. -
Seite 58: Rückseite Des Geräts
beschreibungen RÜCKSEITE DES GERÄTS Dient zum Anschließen des ASC-Mikrofons. MIKROFONBUCHSE STROMAN- Schließen Sie das Netzteil richtig an das Gerät an und stecken Sie SCHLUSSBUCHSE anschließend den Stecker des Netzteils in die Steckdose. OPTICAL IN Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts. AUX IN Für den Anschluss an den Analogausgang eines externen Geräts. -
Seite 59: Funktionen Der Fernbedienung
Ton wieder in der vorherigen Lautstärke zu hören, drücken diese Taste erneut. SAT steht für Surround Air Track und ist ein Markenname von Samsung. Es können nur Fernsehgeräte von Samsung mit der Fernbedienung bedient werden. Es kann vorkommen, dass das von Ihnen verwendete Fernsehgerät mit dieser Fernbedienung nicht zu steuern ist. Wenn Sie das Fernsehgerät nicht mit dieser Fernbedienung bedienen können, verwenden Sie bitte die Fernbedienung des... -
Seite 60: Anschlüsse
anschlüsse MONTAGE DER WANDHALTERUNG Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen. Montagehinweise • Nur an einer senkrechten Wand montieren. • Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält. -
Seite 61: Anschluss Des Kabellosen Subwoofers
ANSCHLUSS DES KABELLOSEN SUBWOOFERS Die ID zur Verbindung des Subwoofers wurde im Werk voreingestellt, weshalb zwischen Haupteinheit und Subwoofer nach dem Einschalten automatisch eine (drahtlose) Verbindung hergestellt wird. Wenn die LINK Anzeige bei eingeschaltetem Hauptgerät und Subwoofer nicht aufleuchtet, befolgen Sie zur Festlegung der ID die nachstehende Vorgehensweise. -
Seite 62: Befestigung Des Ferrit Ringkerns Am Netzkabel Des Subwoofers
anschlüsse BEFESTIGUNG DES FERRIT RINGKERNS AM NETZKABEL DES SUBWOOFERS Befestigen Sie einen Ferrit-Ringkern am Netzkabel des Subwoofers um RF-Störungen von Radiosignalen zu vermeiden. 1. Ziehen Sie die Befestigungsklappe des Ferrit-Rinkerns, um ihn zu öffnen. 2. Machen Sie 2 (zwei) Schleifen im Netzkabel des Subwoofers. 3. -
Seite 63: Anschließen Eines Externen Geräts Mithilfe Eines Hdmi-Kabels
ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES HDMI- KABELS Bei HDMI handelt es sich um eine standardisierte digitale Schnittstelle für den Anschluss von Geräten wie Fernsehern, Projektoren, DVD-Spielern, Blu-ray- Spielern, Set Top Boxen und anderen. HDMI verhindert den Signalverlust durch die analoge Umwandlung, wodurch Sie die Video- und Audioqualität in der Originalqualität der digitalen Quelle genießen können. -
Seite 64: Anschließen Eines Externen Geräts Mithilfe Eines Audiokabels (Analog) Oder Optischen Kabels (Digital)
anschlüsse ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL) In diesem Abschnitt werden zwei Möglichkeiten (digital und analog) erklärt, wie das Gerät an das Fernsehgerät angeschlossen werden kann. Dieses Gerät ist mit einem optischen Digitalanschluss und einem analogen Audioanschluss ausgestattet, um ein Fernsehgerät anzuschließen. -
Seite 65: Funktionen
funktionen EINGANGSMODUS Sie können zwischen D.IN, AUX, HDMI, BT, TV Eingang oder USB Eingang wählen. Drücken Sie die entsprechende Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen oder drücken Sie , um zwischen dem: D.IN, AUX, HDMI, BT, TV oder USB Modus zu wählen. Eingangsmodus Display Optischer Digital Eingang... -
Seite 66: Anschließen Von Air Track An Ein Bluetooth-Gerät
• Wenn der Air Track an das Bluetooth Gerät angeschlossen ist, wird BT CONNECTED ➡ BT auf dem Frontdisplay angezeigt. • Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Air Track fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene “[Samsung] AirTrack" und führen Sie die Suche erneut durch. 5. Starten sie auf dem verbundenen Gerät die Musikwiedergabe. -
Seite 67: Abtrennen Des Bluetooth-Geräts Vom Air Track
Bluetooth Verbindungsmeldung angezeigt. Vor dem Verbindungsaufbau müssen sich der Air Track und das Fernsehgerät nah beieinander befinden. 1. Schalten Sie das Samsung Fernsehgerät und den Air Track ein. • Stellen Sie Neues Gerät hinzufügen im SoundShare Einstellungen Menü des Fernsehgeräts auf Ein. -
Seite 68: Usb
2. Wenn Sie den Modus des Air Track auf TV umschalten, erscheint eine Meldung mit der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren werden soll. Die "[Samsung] AirTrack" Meldung erscheint auf dem Bildschirm des Fernsehgeräts. 3. Wählen Sie auf dem Fernsehbildschirm <Yes> (Ja) aus und der Verbindungsaufbau mit dem Air Track wird abgeschlossen. -
Seite 69: Verwenden Der Fernbedienung
• Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten. • Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen. • PTP- Protokolle für Digitalkameras werden nicht unterstützt. •... - Seite 70 funktionen Stummschaltung POWER TV POWER AUTO POWER SOURCE SPEAKER TV SOURCE SOUND EFFECT SMART VOLUME SoundShare Diese Funktion ist im Falle eines Telefonanrufs oder beim Ertönen einer REPEAT TV VOL TV CH AUDIO SYNC Türglocke sehr hilfreich. TV PRE-CH VT DIMMER TV MUTE TV INFO MUTE...
-
Seite 71: Verwendung Der Auto Power Link-Funktion
Verwendung der AUTO POWER LINK-Funktion POWER TV POWER POWER TV POWER AUTO SOURCE POWER SPEAKER TV SOURCE Crystal Surround Air Track wird automatisch eingeschaltet, wenn Sie das SoundShare REPEAT AUTO Fernsehgerät oder ein anderes, über ein optisches Kabel an den Air Track POWER SOURCE SPEAKER TV SOURCE... -
Seite 72: Verwenden Der Anynet+ (Hdmi-Cec)-Funktion
TV POWER POWER TV POWER AUTO SOURCE POWER SPEAKER TV SOURCE Bei Anynet+ handelt es sich um eine Funktion, mit der Sie andere Samsung SoundShare REPEAT AUTO POWER Geräte mit der Fernbedienung Ihres Samsung-Fernsehgeräts bedienen können. SOURCE SPEAKER TV SOURCE... -
Seite 73: Fehlersuche
Das Ausführen der SoundShare • Unterstützt Ihr Fernsehgerät • SoundShare wird von Funktion (Verbindungsaufbau mit SoundShare? Samsung Fernsehgerät nach dem Fernsehgerät) ist Baujahr 2012 unterstützt. • Verfügen Sie über die neueste fehlgeschlagen. Prüfen Sie, ob Ihr Firmware Version? Fernsehgerät diese Funktion... -
Seite 74: Anhang
Richtwerten der AES (Audio Engineering Society). *: Nominelle Spezifikation - Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor. - Gewicht und Abmessungen können von den Angaben abweichen. - Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen. -
Seite 75: Kontakt Zu Samsung
Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung . Country Contact Centre Web Site Country Contact Centre Web Site 0800 - SAMSUNG (0800 - MONTENEGRO 020 405 888 www.samsung.com/support...
