COSMO ECOST

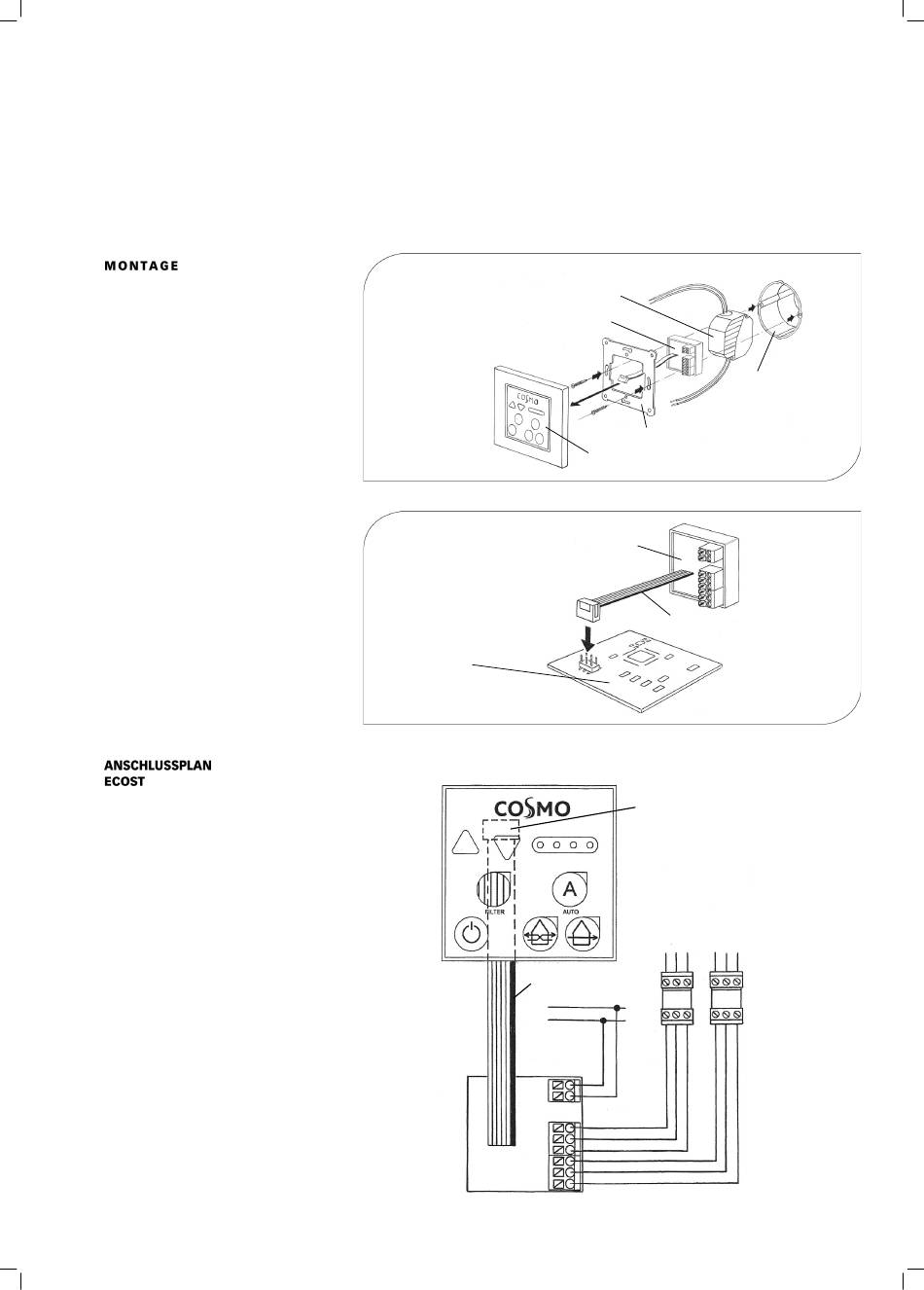

Stecken Sie Bedienelement und die Steuerung
korrekt zusammen. Orientieren Sie sich dabei
an der farbig markierten Ader des
Anschlusskabels.
Netzteil (entsprechend Schaltplan anschließen)
Steuerung
Bedienelement
(Ansicht von hinten
ohne Rahmen)
Farbig markierte
Ader
Steuerung
Schalterdose
Metallträgerplatte
Bedienelement im Rahmen eingerastet
Steuerung
Farbig markierte Ader
Anschluss der Steuerung auf der
Rückseite des Bedienelements
Gerät(e)1
Gerät(e)2
Ab/Zu
Zu/Ab
rt bl li
rt bl li
+ 12V
- DC
rot
blau
lila
rot
blau
lila
7
