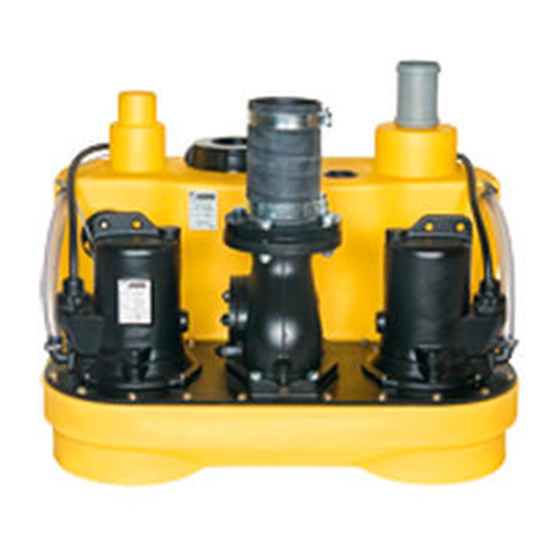

Pentair Jung Pumpen COMPLI 1010/4 BW HLCOMPLI 1015/4 BW HL Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Pentair Jung Pumpen Anleitungen
  4. Pumpen
  5. COMPLI 1010/4 BW HL
  6. Originalbetriebsanleitung

Pentair Jung Pumpen COMPLI 1010/4 BW HLCOMPLI 1015/4 BW HL Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für COMPLI 1010/4 BW HLCOMPLI 1015/4 BW HL:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
COMPLI
1010/4 BWE HL
1010/4 BW HL
1015/4 BW HL
1210/4 BW HL
1215/4 BW HL
DE Original-
Betriebsanleitung
JUNG-PUMPEN.DE
1025/4 BW HL
1025/2 BW HL
1225/4 BW HL
1225/2 BW HL
EN Instruction Manual
FR Instructions de service
NL Gebruikshandleiding
IT
Istruzioni per l'uso
PL Instrukcja eksploatacji
1035/2 BW HL
1235/2 BW HL
B 49985.16-2024.02
