Vertikale Befestigung

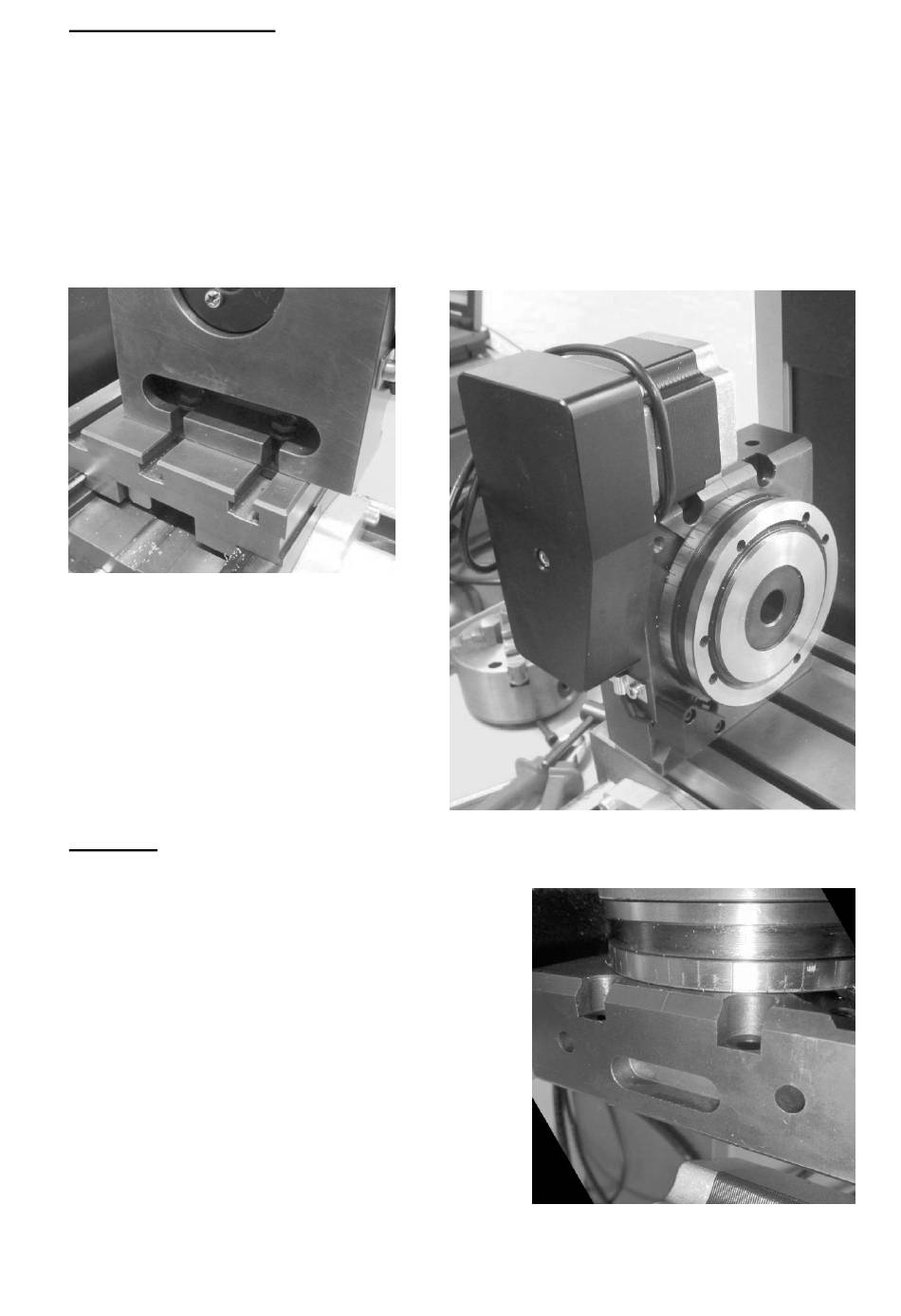

Erfolgt, wie im Foto 5 gezeigt, mittels den beiden kurzen, beiliegenden Schrauben mit
Sechskantkopf. Auch hierzu vorher die Vierkantmuttern in die T-Nuten des Auflagetisches
einführen.
Bild 6 zeigt den fertig vertikal montierten Teilapparat. Zum Abschluss kann das geeignete
Spannmittel angeschraubt werden. Bitte nur PROXXON-Drehfutter oder PROXXON-
Planscheibe verwenden:
Diese sind für die Verwendung in Kombination mit dem UT 400 CNC ausgelegt.
Fig. 5
Fig. 6
Achtung:
Die
Aussparungen
in
den
Stirnseiten
des
Grundkörpers (Fig. 7) erlauben das Spannen des
Teilapparates mit weiterem, geeignetem Zubehör,
so z. B. einem Spannpratzensatz o. ä. (nicht im
Lieferumfang enthalten).
Fig. 7
