Befestigung und Montage
Der Teilapparat PD 400 CNC ist optimiert für die Verwendung mit der Feinfräse FF 500
CNC. Befestigungsteile und Befestigungsvorrichtungen sind bei diesen aufeinander
abgestimmt Prinzipiell aber ist die Befestigung des Teilapparates auf jedem geeigneten
Nutentisch möglich.
Möglicherweise muss dann aber geeignetes Befestigungsmaterial vom Benutzer beschafft
werden.
In allen Fällen ist das Anschlußkabel zur Steuerung sorgfältig zu verlegen, um
Beschädigungen zu vermeiden.

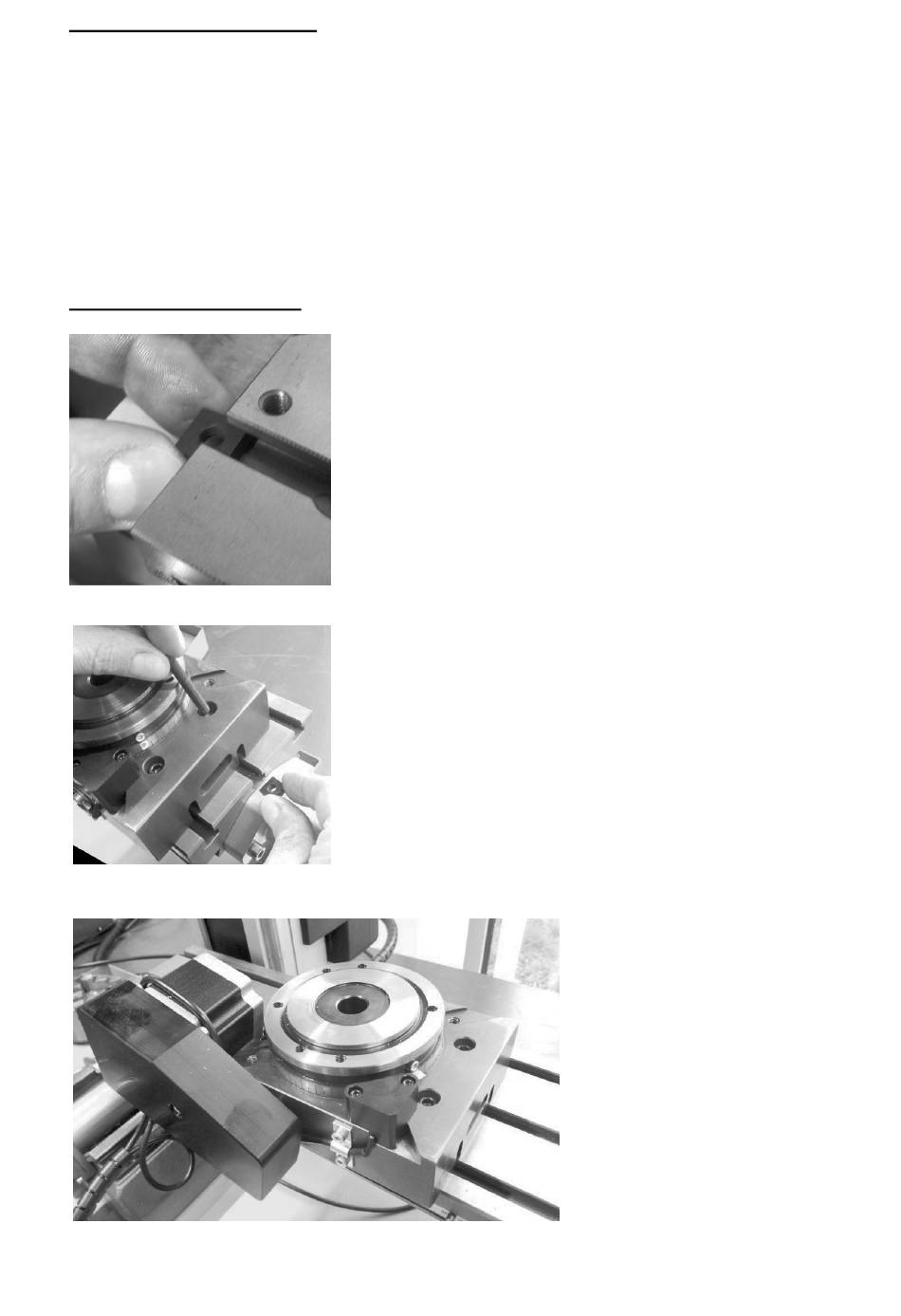

Horizontale Befestigung
Fig.2
Fig. 3
Fig.4
Seite 4
Die horizontale Befestigung erfolgt durch 4 Bohrungen im
Körper der Einheit.
Zunächst müssen die 4 mitgelieferten Vierkantmuttern, wie
auf dem Foto gezeigt, in die Nuten am Kreuztisch
geschoben werden.
Die beiliegenden vier langen Befestigungsschrauben
werden von oben durch die vorgesehenen Bohrungen im
Grundkörper des Teilapparats gesteckt und mit den
Vierkantmuttern in den Nuten verschraubt, siehe Fig. 3.
Fig. 4 zeigt den fertig montierten
Teilapparat:
