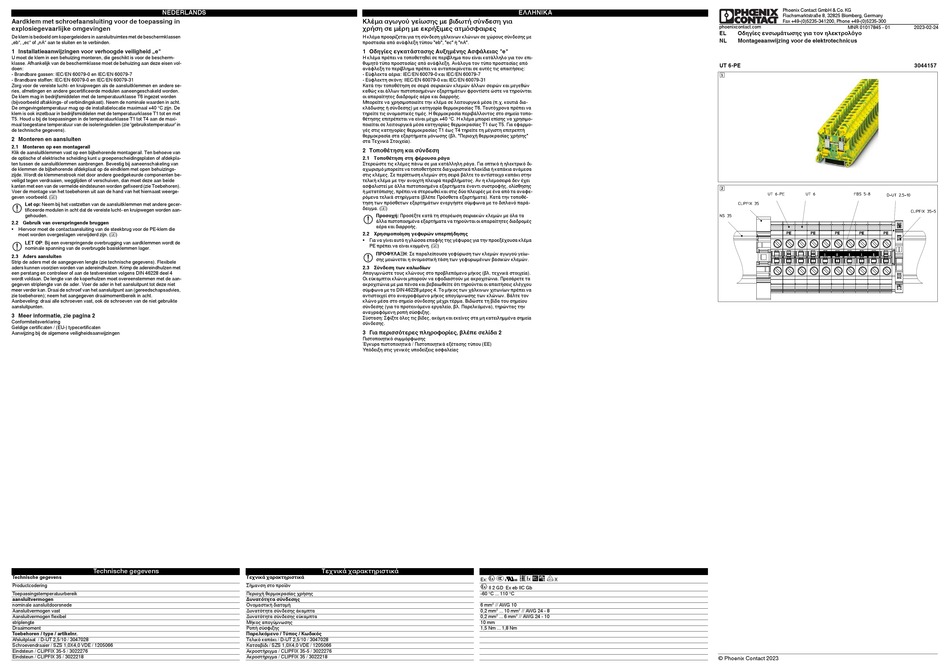

NEDERLANDS
Aardklem met schroefaansluiting voor de toepassing in
explosiegevaarlijke omgevingen
De klem is bedoeld om kopergeleiders in aansluitruimtes met de beschermklassen
„eb", „ec" of „nA" aan te sluiten en te verbinden.
1 Installatieaanwijzingen voor verhoogde veiligheid „e"
U moet de klem in een behuizing monteren, die geschikt is voor de bescherm-
klasse. Afhankelijk van de beschermklasse moet de behuizing aan deze eisen vol-
doen:
- Brandbare gassen: IEC/EN 60079-0 en IEC/EN 60079-7
- Brandbare stoffen: IEC/EN 60079-0 en IEC/EN 60079-31
Zorg voor de vereiste lucht- en kruipwegen als de aansluitklemmen en andere se-
ries, afmetingen en andere gecertificeerde modulen aaneengeschakeld worden.
De klem mag in bedrijfsmiddelen met de temperatuurklasse T6 ingezet worden
(bijvoorbeeld aftakkings- of verbindingskast). Neem de nominale waarden in acht.
De omgevingstemperatuur mag op de installatielocatie maximaal +40 °C zijn. De
klem is ook inzetbaar in bedrijfsmiddelen met de temperatuurklasse T1 tot en met
T5. Houd u bij de toepassingen in de temperatuurklasse T1 tot T4 aan de maxi-
maal toegestane temperatuur van de isoleringsdelen (zie 'gebruikstemperatuur' in
de technische gegevens).
2 Monteren en aansluiten
2.1 Monteren op een montagerail
Klik de aansluitklemmen vast op een bijbehorende montagerail. Ten behoeve van
de optische of elektrische scheiding kunt u groepenscheidingsplaten of afdekpla-
ten tussen de aansluitklemmen aanbrengen. Bevestig bij aaneenschakeling van
de klemmen de bijbehorende afdekplaat op de eindklem met open behuizings-
zijde. Wordt de klemmenstrook niet door andere goedgekeurde componenten be-
veiligd tegen verdraaien, wegglijden of verschuiven, dan moet deze aan beide
kanten met een van de vermelde eindsteunen worden gefixeerd (zie Toebehoren).
Voer de montage van het toebehoren uit aan de hand van het hiernaast weerge-
geven voorbeeld. ()
Let op: Neem bij het vastzetten van de aansluitklemmen met andere gecer-
tificeerde modulen in acht dat de vereiste lucht- en kruipwegen worden aan-
gehouden.
2.2 Gebruik van overspringende bruggen
• Hiervoor moet de contactaansluiting van de steekbrug voor de PE-klem die
moet worden overgeslagen verwijderd zijn. ()
LET OP: Bij een overspringende overbrugging van aardklemmen wordt de
nominale spanning van de overbrugde basisklemmen lager.
2.3 Aders aansluiten
Strip de aders met de aangegeven lengte (zie technische gegevens). Flexibele
aders kunnen voorzien worden van adereindhulzen. Krimp de adereindhulzen met
een perstang en controleer of aan de testvereisten volgens DIN 46228 deel 4
wordt voldaan. De lengte van de koperhulzen moet overeenstemmen met de aan-
gegeven striplengte van de ader. Voer de ader in het aansluitpunt tot deze niet
meer verder kan. Draai de schroef van het aansluitpunt aan (gereedschapsadvies,
zie toebehoren); neem het aangegeven draaimomentbereik in acht.
Aanbeveling: draai alle schroeven vast, ook de schroeven van de niet gebruikte
aansluitpunten.
3 Meer informatie, zie pagina 2
Conformiteitsverklaring
Geldige certificaten / (EU-) typecertificaten
Aanwijzing bij de algemene veiligheidsaanwijzingen
Technische gegevens
Technische gegevens
Productcodering
Toepassingstemperatuurbereik
aansluitvermogen
nominale aansluitdoorsnede
Aansluitvermogen vast
Aansluitvermogen flexibel
striplengte
Draaimoment
Toebehoren / type / artikelnr.
Afsluitplaat / D-UT 2,5/10 / 3047028
Schroevendraaier / SZS 1,0X4,0 VDE / 1205066
Eindsteun / CLIPFIX 35-5 / 3022276
Eindsteun / CLIPFIX 35 / 3022218
Κλέμα αγωγού γείωσης με βιδωτή σύνδεση για
χρήση σε μέρη με εκρήξιμες ατμόσφαιρες
Η κλέμα προορίζεται για τη σύνδεση χάλκινων κλώνων σε χώρους σύνδεσης με
προστασία από ανάφλεξη τύπου "eb", "ec" ή "nA".
1 Οδηγίες εγκατάστασης Αυξημένης Ασφάλειας "e"
Η κλέμα πρέπει να τοποθετηθεί σε περίβλημα που είναι κατάλληλο για τον επι-
θυμητό τύπο προστασίας από ανάφλεξη. Ανάλογα τον τύπο προστασίας από
ανάφλεξη το περίβλημα πρέπει να ανταποκρίνεται σε αυτές τις απαιτήσεις:
- Εύφλεκτα αέρια: IEC/EN 60079-0 και IEC/EN 60079-7
- Εύφλεκτη σκόνη: IIEC/EN 60079-0 και IEC/EN 60079-31
Κατά την τοποθέτηση σε σειρά σειριακών κλεμών άλλων σειρών και μεγεθών
καθώς και άλλων πιστοποιημένων εξαρτημάτων φροντίστε ώστε να τηρούνται
οι απαραίτητες διαδρομές αέρα και διαρροής.
Μπορείτε να χρησιμοποιείτε την κλέμα σε λειτουργικά μέσα (π.χ. κουτιά δια-
κλάδωσης ή σύνδεσης) με κατηγορία θερμοκρασίας T6. Ταυτόχρονα πρέπει να
τηρείτε τις ονομαστικές τιμές. Η θερμοκρασία περιβάλλοντος στο σημείο τοπο-
θέτησης επιτρέπεται να είναι μέχρι +40 °C. Η κλέμα μπορεί επίσης να χρησιμο-
ποιείται σε λειτουργικά μέσα κατηγορίας θερμοκρασίας T1 έως T5. Για εφαρμο-
γές στις κατηγορίες θερμοκρασίας T1 έως T4 τηρείτε τη μέγιστη επιτρεπτή
θερμοκρασία στα εξαρτήματα μόνωσης (βλ. "Περιοχή θερμοκρασίας χρήσης"
στα Τεχνικά Στοιχεία).
2 Τοποθέτηση και σύνδεση
2.1 Τοποθέτηση στη φέρουσα ράγα
Στερεώστε τις κλέμες πάνω σε μια κατάλληλη ράγα. Για οπτικό ή ηλεκτρικό δι-
αχωρισμό μπορείτε να τοποθετήσετε διαχωριστικά πλακίδια ή καπάκια ανάμεσα
στις κλέμες. Σε περίπτωση κλεμών στη σειρά βάλτε το αντίστοιχο καπάκι στην
τελική κλέμα με την ανοιχτή πλευρά περιβλήματος. Αν η κλεμοσειρά δεν έχει
ασφαλιστεί με άλλα πιστοποιημένα εξαρτήματα έναντι συστροφής, ολίσθησης
ή μετατόπισης, πρέπει να στερεωθεί και στις δύο πλευρές με ένα από τα αναφε-
ρόμενα τελικά στηρίγματα (βλέπε Πρόσθετα εξαρτήματα). Κατά την τοποθέ-
τηση των πρόσθετων εξαρτημάτων ενεργήστε σύμφωνα με το διπλανό παρά-
δειγμα. ()
Προσοχή: Προσέξτε κατά τη στερέωση σειριακών κλεμών με όλα τα
άλλα πιστοποιημένα εξαρτήματα να τηρούνται οι απαραίτητες διαδρομές
αέρα και διαρροής.
2.2 Χρησιμοποίηση γεφυρών υπερπήδησης
• Για να γίνει αυτό η γλώσσα επαφής της γέφυρας για την προεξέχουσα κλέμα
PE πρέπει να είναι κομμένη. ()
ΠΡΟΦΥΛΑΞΗ: Σε παραλείπουσα γεφύρωση των κλεμών αγωγού γείω-
σης μειώνεται η ονομαστική τάση των γεφυρωμένων βασικών κλεμών.
2.3 Σύνδεση των καλωδίων
Απογυμνώστε τους κλώνους στο προβλεπόμενο μήκος (βλ. τεχνικά στοιχεία).
Οι εύκαμπτοι κλώνοι μπορούν να εφοδιαστούν με ακροχιτώνια. Πρεσάρετε τα
ακροχιτώνια με μια πένσα και βεβαιωθείτε ότι τηρούνται οι απαιτήσεις ελέγχου
σύμφωνα με το DIN 46228 μέρος 4. Το μήκος των χάλκινων χιτωνίων πρέπει να
αντιστοιχεί στο αναγραφόμενο μήκος απογύμνωσης των κλώνων. Βάλτε τον
κλώνο μέσα στο σημείο σύνδεσης μέχρι τέρμα. Βιδώστε τη βίδα του σημείου
σύνδεσης (για το προτεινόμενο εργαλείο, βλ. Παρελκόμενα), τηρώντας την
αναγραφόμενη ροπή σύσφιξης.
Σύσταση: Σφίξτε όλες τις βίδες, ακόμη και εκείνες στα μη κατειλημμένα σημεία
σύνδεσης.
3 Για περισσότερες πληροφορίες, βλέπε σελίδα 2
Πιστοποιητικό συμμόρφωσης
Έγκυρα πιστοποιητικά / Πιστοποιητικά εξέτασης τύπου (ΕΕ)
Υπόδειξη στις γενικές υποδείξεις ασφαλείας
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
Σήμανση στο προϊόν
Περιοχή θερμοκρασίας χρήσης
Δυνατότητα σύνδεσης
Ονομαστική διατομή
Δυνατότητα σύνδεσης άκαμπτα
Δυνατότητα σύνδεσης εύκαμπτα
Μήκος απογύμνωσης
Ροπή σύσφιξης
Παρελκόμενο / Τύπος / Κωδικός
Τελικό καπάκι / D-UT 2,5/10 / 3047028
Κατσαβίδι / SZS 1,0X4,0 VDE / 1205066
Ακροστήριγμα / CLIPFIX 35-5 / 3022276
Ακροστήριγμα / CLIPFIX 35 / 3022218
ΕΛΛΗΝΙΚΑ
Ex:
X
II 2 GD Ex eb IIC Gb
-60 °C ... 110 °C
6 mm² // AWG 10
0,2 mm² ... 10 mm² // AWG 24 - 8
0,2 mm² ... 6 mm² // AWG 24 - 10
10 mm
1,5 Nm ... 1,8 Nm
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 01017845 - 01
EL
