Verwandte Anleitungen für Adam F5
Inhaltszusammenfassung für Adam F5

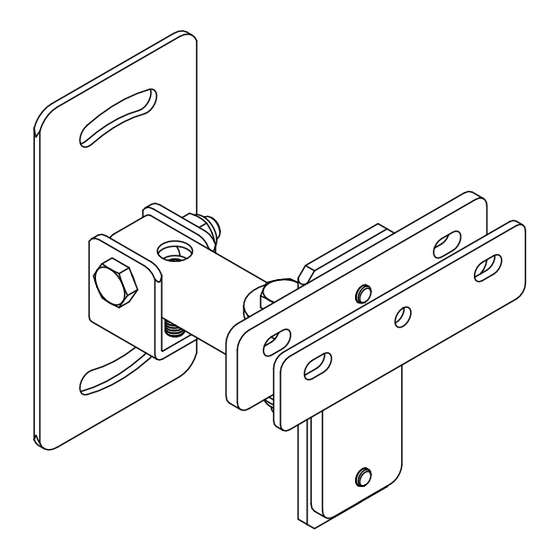

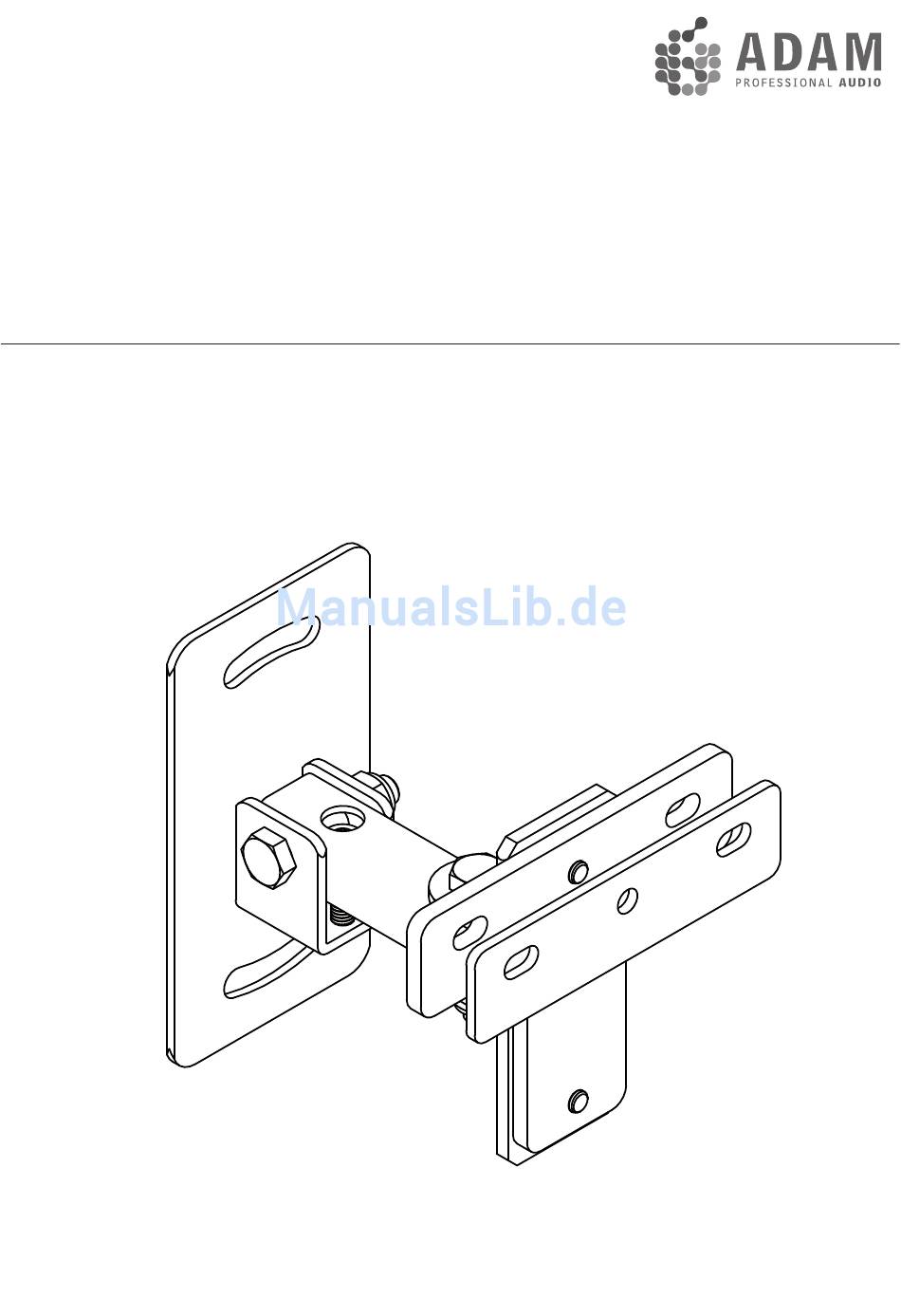

- Seite 1 Wall Mount Bracket Operation Manual / Bedienungsanleitung for speaker models F5, F7, A3X, A5, A5X, ARTist 3 English / Deutsch...
-
Seite 2: Safety Instructions
Keep the instructions for further reference. Please heed the warnings and follow the instructions. This product is meant for use with ADAM monitors F5, F7, A3X, A5, A5X, ARTist 3 only. Do not install the wall mount bracket outdoors. It has not been made to stand weather conditions or rooms with high humidity levels (bathrooms, sauna etc.). -
Seite 3: Inhaltsverzeichnis
Table of contents Safety Instructions ..........2 Introduction ............4 Overview of parts ..........5 Installation ............6-7 Assembling the speaker bracket ......6 Attaching the speaker bracket to the wall ..6 Attaching the loudspeaker to the wall mount..7 Maintenance ............7 Wall Mount Bracket Manual / english... -
Seite 4: Introduction
Dear customer, Thank you for choosing the ADAM Audio wall mount bracket. This wall mount bracket is suitable for the ADAM monitors F5, F7, A3X, A5, A5X and the Multimedia speaker ARTist 3. The manual in front of you is intended to guide you through the installation steps. -
Seite 5: Overview Of Parts
2. Overview of parts Please check the delivery content to ensure you have all of the following components: • 1x wallplate with side arm (preassembled) • 1x speaker holding plate (T-shaped) • 1x adapter plate • 2 socket screws M6 + washers •... -
Seite 6: Installation
A3X speaker. **The two wall mount screw holes on the rear of the F5 and F7 models are not horizontally but vertically aligned. This makes the use of the T-shaped speaker holding plate and the adapter plate obsolete. -
Seite 7: Attaching The Loudspeaker To The Wall Mount
3. Installation Attaching the loudspeaker to the wall mount Please consider having a helper during the installation process. This can avoid injuries and speaker damage. Bring the arm that is going to hold the speaker in a horizontal position by screwing down the socket screw on top of the side arm using the included Allen wrench. - Seite 8 Notes/Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
-
Seite 9: Wandhalterung
Wandhalterung Bedienungsanleitung für die Monitore F5, F7, A3X, A5, A5X, ARTist 3 Deutsch... -
Seite 10: Sicherheitshinweise
Wandhalterung montieren. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie die Warnungen und folgen Sie allen Anweisungen. Bitte verwenden Sie den Wandhalter nur für die angegebenen ADAM- Lautsprechermodelle F5, F7, A3X, A5, A5X und ARTist 3. Verwenden Sie den Wandhalter ausschließlich für die Innenmontage in trockenen Räumen, er ist nicht für Außen- bzw. - Seite 11 Inhalt Sicherheitshinweise .......10 Einleitung ..........12 Übersicht der Bauteile ......13 Montage ..........14-15 3.1 Zusammenbau der Wandhalterung ..14 3.2 Wandmontage ........14 3.3 Anbringen des Lautsprechers ....15 Wartung und Pflege ........15 Wandhalterung Bedienungsanleitung / deutsch...
-
Seite 12: Einleitung
1. Einleitung Sehr verehrte Kundin, sehr verehrter Kunde, vielen Dank, dass Sie sich für eine Wandhalterung von ADAM Professional Audio entschieden haben. Die von Ihnen erworbene Wandhalterung ist für die ADAM-Lautsprechermodelle F5, F7, A3X, A5, A5X und den Multimedia Monitor ARTist 3 geeignet. -
Seite 13: Übersicht Der Bauteile
2. Übersicht der Bauteile Bitte überprüfen Sie den Inhalt der Verpackung, ob die mitgelieferten Teile vollständig und in Ordnung sind. • 1x Wandhalter mit Ausleger (vormontiert) • 1x T-Stück • 1x Zwischenstück • 2 Innensechskantschrauben M6 + Unterlegscheiben • 1x Innensechskantschlüssel •... -
Seite 14: Montage
Modell das T-Stück an den Ausleger der Wandhalterung nach unten zeigend montiert werden, um das Netzkabel einstecken zu können. **Die zwei Montagelöcher für die Wandhalterung an der Rückseite der Modelle F5 und F7 sind nicht horizontal sondern vertikal ausgerichtet. Damit wird die Benutzung des T-Stücks und des Adapter- Zwischenstücks hinfällig. -
Seite 15: Anbringen Des Lautsprechers
3. Montage Anbringen des Lautsprechers Holen Sie sich zur Montage unbedingt eine zweite Person zu Hilfe, um das Abrutschen des zu montierenden Lautsprechers sowie Unfälle zu vermeiden. Bringen Sie zur Montage des Lautsprechers den Ausle- gerarm des Wandhalters in eine waagerechte Position, in dem Sie die oben auf dem Arm befindliche Innensechs- kantschraube mit Hilfe des mitgelieferten Schlüssels nach innen drehen. - Seite 16 ADAM Audio GmbH ADAM Audio UK Ltd. Ederstr. 16 email: uk-info@adam-audio.com 12059 Berlin ADAM Audio USA Inc. GERMANY email: usa-info@adam-audio.com tel: +49 30-863 00 97-0 ADAM Audio China fax: +49 30-863 00 97-7 www.adam-audio.com email: info@adam-audio.com email: china-info@adam-audio.com Wall Mount Bracket Manual/Bedienungsanleitung. Version 05.2013 English/deutsch.
