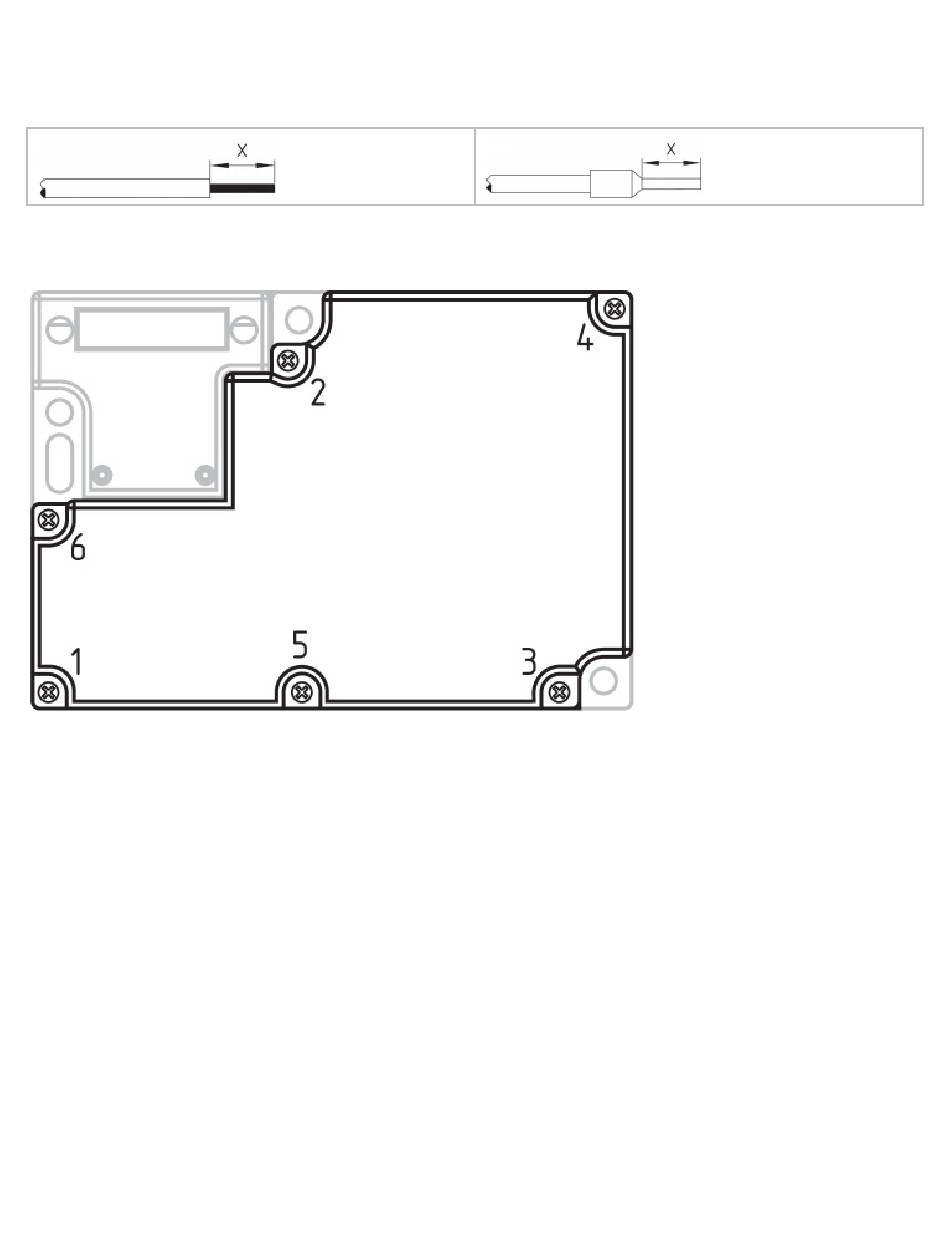

Absetzlänge x des Leiters:
- an Federkraftklemmen (CC) des Typs s oder f: 5 ... 6 mm
- an Schraubklemmen (SK): 7 mm
Nach erfolgtem Anschluss ist der Schalterinnenraum von Schmutzteilen zu säubern und der Gehäusedeckel wieder zu
montieren. Der Anzugsdrehmoment der Deckelschrauben beträgt 0,6 Nm. Die Anzugsreihenfolge der Schrauben ist
folgender Abbildung zu entnehmen.
4.2 Kontaktvarianten
Darstellung der Kontakte im stromlosen Zustand und bei eingeschobenen Betätiger.
14-19
