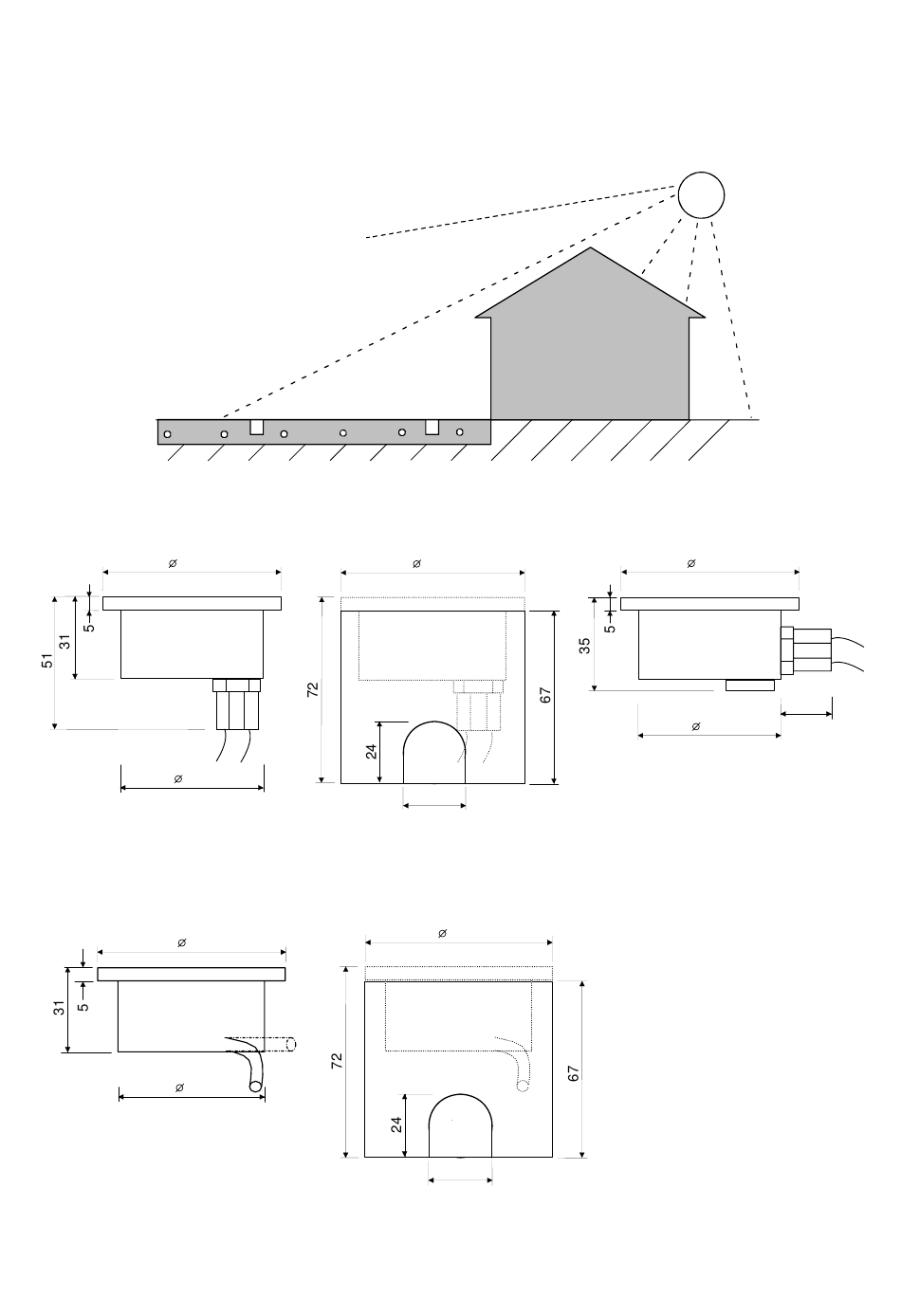

Montagebeispiel mit 2 Sensoren
Der Eismelder Typ 1773 bietet die Möglichkeit, zwei Sensoren anzuschließen. Hierdurch wird eine optimale
Überwachung bei großen oder unterteilten Freiflächen erreicht, die ggf. unterschiedlichen örtlichen
Gegebenheiten ausgesetzt sind wie z.B. Sonneneinstrahlung im südlichen Bereich der Freifläche und Schatten
im nördlichen Bereich bzw. durch Gebäudeabdeckung, siehe Abbildung.
Sensor
Sensor
Heizleiter
Maße Freiflächen-Sensoren Typ 3352, 3353 [mm]
68
68
68
Sensor 3352
Sensor 3353
Bodenhülse
20
53
53
24
Maße Freiflächen-Sensor Typ 3355 [mm]
68
68
Sensor 3355
Bodenhülse
53
24
- 5 -
