Collegamenti

Collegamenti lato d'uscita

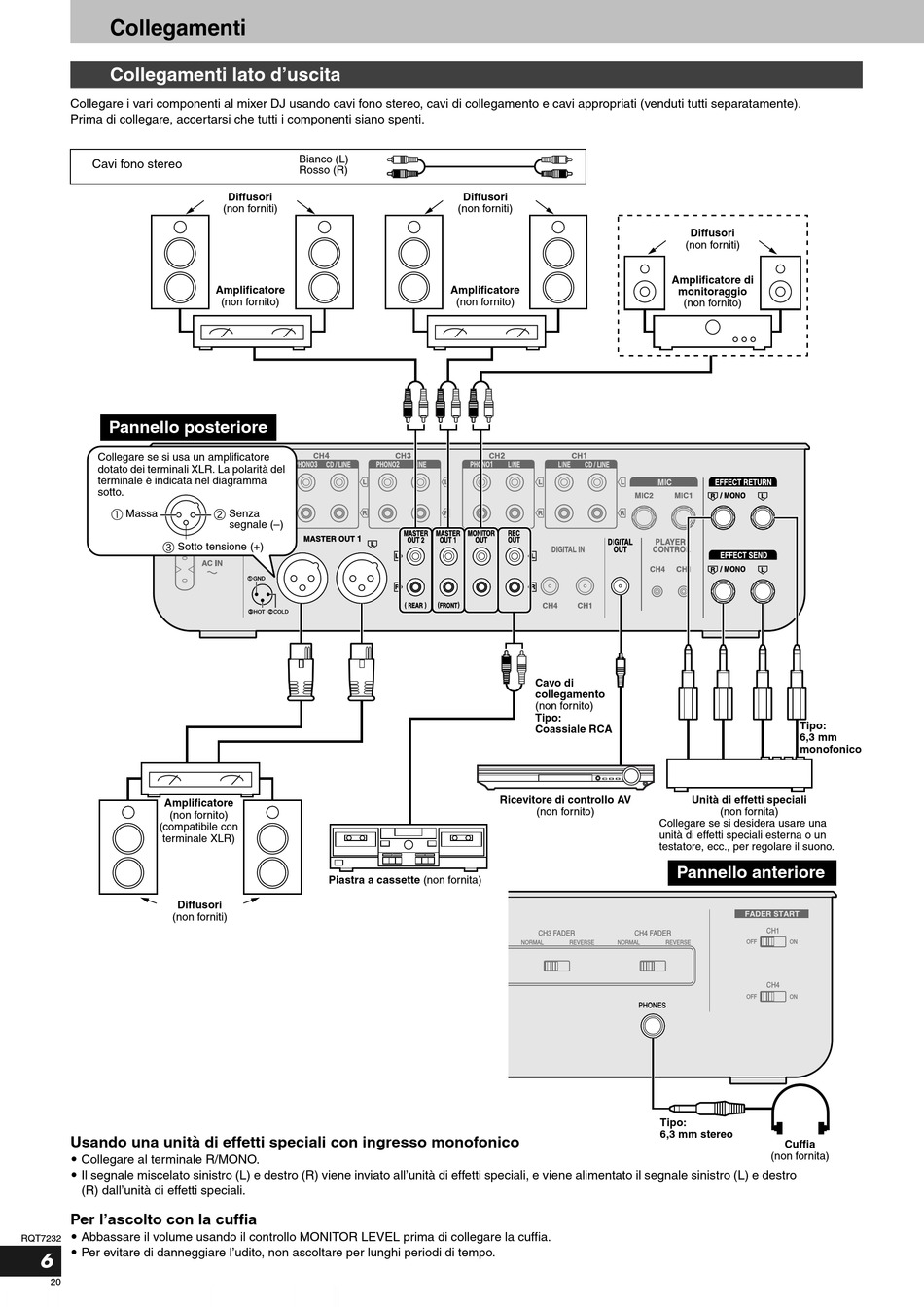

Collegare i vari componenti al mixer DJ usando cavi fono stereo, cavi di collegamento e cavi appropriati (venduti tutti separatamente).
Prima di collegare, accertarsi che tutti i componenti siano spenti.
Cavi fono stereo
Pannello posteriore
Collegare se si usa un amplificatore
dotato dei terminali XLR. La polarità del
terminale è indicata nel diagramma
sotto.
a Massa
c Sotto tensione (+)
Amplificatore
(non fornito)
(compatibile con
terminale XLR)
Diffusori
(non forniti)
Usando una unità di effetti speciali con ingresso monofonico
• Collegare al terminale R/MONO.
• Il segnale miscelato sinistro (L) e destro (R) viene inviato all'unità di effetti speciali, e viene alimentato il segnale sinistro (L) e destro
(R) dall'unità di effetti speciali.
Per l'ascolto con la cuffia
• Abbassare il volume usando il controllo MONITOR LEVEL prima di collegare la cuffia.
RQT7232
• Per evitare di danneggiare l'udito, non ascoltare per lunghi periodi di tempo.
6
20
Bianco (L)
Rosso (R)
Diffusori
(non forniti)
Amplificatore
(non fornito)
b Senza
segnale (–)
Piastra a cassette (non fornita)
Diffusori
(non forniti)
Amplificatore
(non fornito)
Cavo di
collegamento
(non fornito)
Tipo:
Coassiale RCA
Ricevitore di controllo AV
(non fornito)
Diffusori
(non forniti)
Amplificatore di
monitoraggio
(non fornito)
Tipo:
6,3 mm
monofonico
Unità di effetti speciali
(non fornita)
Collegare se si desidera usare una
unità di effetti speciali esterna o un
testatore, ecc., per regolare il suono.
Pannello anteriore
Tipo:
6,3 mm stereo
Cuffia
(non fornita)
