2. Aufstellung und Installation
2.5 Anschlüsse
Kenndaten auf dem Typenschild (siehe Geräte-Rückseite) hinsichtlich Übereinstimmung mit den vorhandenen
Netzparametern und der Leistungsaufnahme aller angeschlossenen Verbraucher überprüfen.

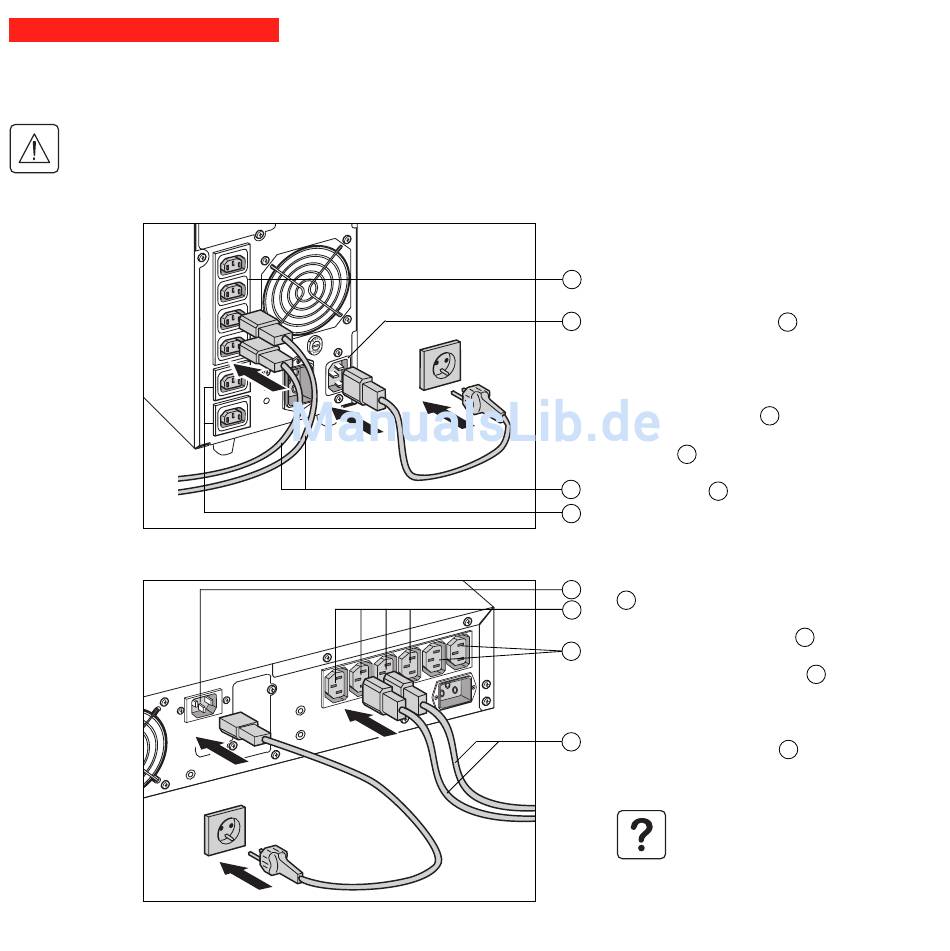

Tower-Modell
Rack-Modell
Page 16 -
51031604DE/AA
?
1
2
4
7
24
11
7
4
2
1
11
24
1 - Netz-Anschlußkabel des abzusichernden
Rechners abziehen. Kenndaten des
Anschlußkabels überprüfen (> 250 V , 10 A,
siehe technisches Datenblatt).
2 - Kabel in die Steckdose 7 an der USV
und anschließend in die Netzsteckdose
einstecken.
Zur Überprüfung der richtigen Phasenlage
bei DIN-SCHUKO-Netzstecker:
- drücken Sie die Taste 9 auf der USV-
Rückseite;
- die LED 10 auf der USV-Rückseite darf
NICHT leuchten;
Wenn die LED 10 leuchtet, Netzstecker
ziehen um 180° nach rechts drehen und
wieder in die Netzsteckdose einstecken.
Überprüfung wiederholen.
3 - Verbraucher mit Hilfe der Anschlußkabel
24 an die USV anschließen. Verbraucher
höherer Priorität sollten vorzugsweise an die
vier oberen USV-Steckdosen 4 und
weniger wichtige Verbraucher an die beiden
programmierbaren Steckdosen 11
angeschlossen werden. Wenn die USV über
eine Kommunikations-Software von MGE
UPS SYSTEMS gesteuert wird, kann der
Abwurf dieser Steckdosen 11 im
Batteriebetrieb programmiert und so die
Autonomiezeit verlängert werden.
Sobald die Spannungsversorgung
der USV hergestellt ist, werden die
Batterien aufgeladen. Die USV
muß mindestens 8 Stunden lang
angeschlossen bleiben, um die
Nenn-Autonomiezeit der Batterie
zu erreichen.
