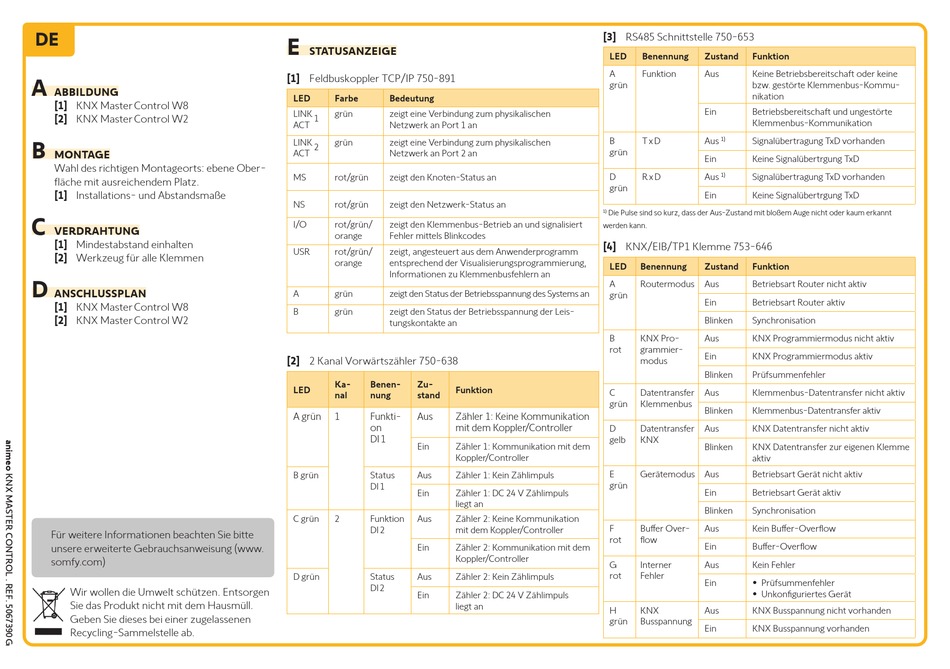

SOMFY animeo KNX Master Control W8 Gebrauchsanweisung Seite 5

DE
A
ABBILDUNG
[1] KNX Master Control W8
[2] KNX Master Control W2
B
MONTAGE
Wahl des richtigen Montageorts: ebene Ober-
fläche mit ausreichendem Platz.
[1] Installations- und Abstandsmaße
C
VERDRAHTUNG
[1] Mindestabstand einhalten
[2] Werkzeug für alle Klemmen
D
ANSCHLUSSPLAN
[1] KNX Master Control W8
[2] KNX Master Control W2
H Für weitere Informationen beachten Sie bitte
unsere erweiterte Gebrauchsanweisung (www.
somfy.com)
Wir wollen die Umwelt schützen. Entsorgen
Sie das Produkt nicht mit dem Hausmüll.
Geben Sie dieses bei einer zugelassenen
Recycling-Sammelstelle ab.
E
STATUSANZEIGE
[1] Feldbuskoppler TCP/IP 750-891
LED Farbe Bedeutung
LINK grün zeigt eine Verbindung zum physikalischen
1
ACT Netzwerk an Port 1 an
LINK grün zeigt eine Verbindung zum physikalischen
2
ACT Netzwerk an Port 2 an
MS rot/grün zeigt den Knoten-Status an
NS rot/grün zeigt den Netzwerk-Status an
I/O rot/grün/ zeigt den Klemmenbus-Betrieb an und signalisiert
orange Fehler mittels Blinkcodes
USR rot/grün/ zeigt, angesteuert aus dem Anwenderprogramm
orange entsprechend der Visualisierungsprogrammierung,
Informationen zu Klemmenbusfehlern an
A grün zeigt den Status der Betriebsspannung des Systems an
B grün zeigt den Status der Betriebsspannung der Leis-
tungskontakte an
[2] 2 Kanal Vorwärtszähler 750-638
Ka- Benen- Zu-
LED Funktion
nal nung stand
A grün 1 Funkti- Aus Zähler 1: Keine Kommunikation
on mit dem Koppler/Controller
DI 1
Ein Zähler 1: Kommunikation mit dem
Koppler/Controller
B grün Status Aus Zähler 1: Kein Zählimpuls
DI 1
Ein Zähler 1: DC 24 V Zählimpuls
liegt an
C grün 2 Funktion Aus Zähler 2: Keine Kommunikation
DI 2 mit dem Koppler/Controller
Ein Zähler 2: Kommunikation mit dem
Koppler/Controller
D grün Status Aus Zähler 2: Kein Zählimpuls
DI 2
Ein Zähler 2: DC 24 V Zählimpuls
liegt an
[3] RS485 Schnittstelle 750-653
LED Be nennung Zu stand Funktion
A Funktion Aus Keine Betriebsbereitschaft oder keine
grün bzw. gestörte Klemmenbus-Kommu-
nikation
Ein Betriebsbereitschaft und unge störte
Klemmenbus-Kommunikation
B T x D Aus Signalübertragung TxD vorhanden
1)
grün
Ein Keine Signalübertrgung TxD
D R x D Aus Signalübertragung TxD vorhanden
1)
grün
Ein Keine Signalübertrgung TxD
Die Pulse sind so kurz, dass der Aus-Zustand mit bloßem Auge nicht oder kaum erkannt
1)
werden kann.
[4] KNX/EIB/TP1 Klemme 753-646
LED Benennung Zustand Funktion
A Router modus Aus Betriebsart Router nicht aktiv
grün
Ein Betriebsart Router aktiv
Blinken Synchronisation
B KNX Pro- Aus KNX Programmiermodus nicht aktiv
rot grammier-
Ein KNX Programmiermodus aktiv
modus
Blinken Prüfsummenfehler
C Datentransfer Aus Klemmenbus-Datentransfer nicht aktiv
grün Klemmenbus
Blinken Klemmenbus-Datentransfer aktiv
D Datentransfer Aus KNX Datentransfer nicht aktiv
gelb KNX
Blinken KNX Datentransfer zur eigenen Klemme
aktiv
E Gerätemodus Aus Betriebsart Gerät nicht aktiv
grün
Ein Betriebsart Gerät aktiv
Blinken Synchronisation
F Buffer Over- Aus Kein Buffer-Overflow
rot flow
Ein Buffer-Overflow
G Interner Aus Kein Fehler
rot Fehler
Ein • Prüfsummenfehler
• Unkonfiguriertes Gerät
H KNX Aus KNX Busspannung nicht vorhanden
grün Busspannung
Ein KNX Busspannung vorhanden
