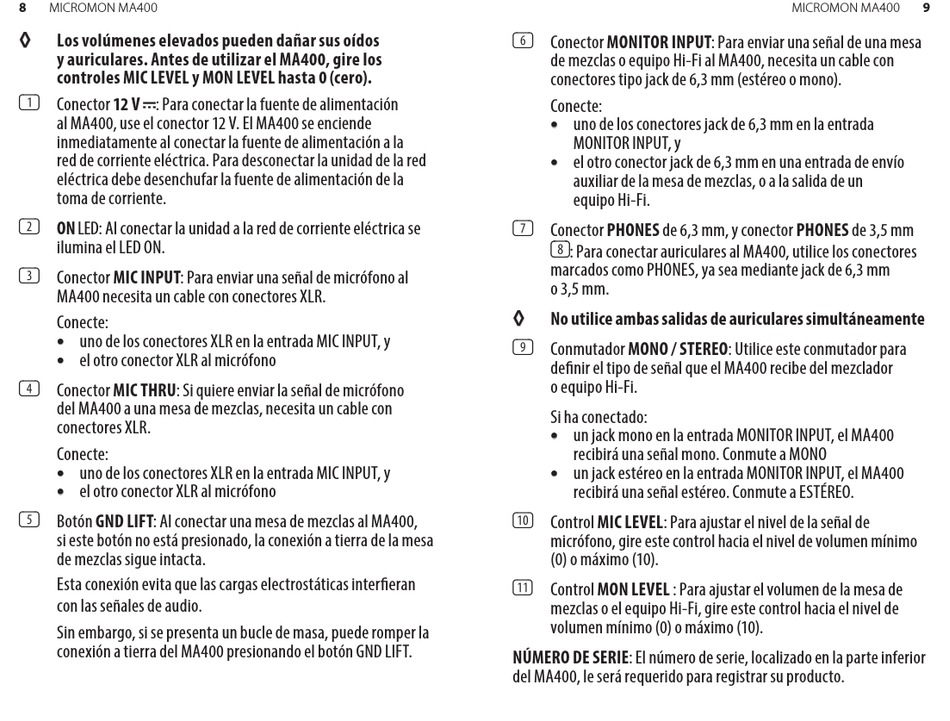

8
MICROMON MA400
◊ ◊
Los volúmenes elevados pueden dañar sus oídos
y auriculares. Antes de utilizar el MA400, gire los
controles MIC LEVEL y MON LEVEL hasta 0 (cero).
Conector 12 V : Para conectar la fuente de alimentación
(1)
al MA400, use el conector 12 V. El MA400 se enciende
inmediatamente al conectar la fuente de alimentación a la
red de corriente eléctrica. Para desconectar la unidad de la red
eléctrica debe desenchufar la fuente de alimentación de la
toma de corriente.
ON LED: Al conectar la unidad a la red de corriente eléctrica se
(2)
ilumina el LED ON.
Conector MIC INPUT: Para enviar una señal de micrófono al
(3)
MA400 necesita un cable con conectores XLR.
Conecte:
• •
uno de los conectores XLR en la entrada MIC INPUT, y
• •
el otro conector XLR al micrófono
Conector MIC THRU: Si quiere enviar la señal de micrófono
(4)
del MA400 a una mesa de mezclas, necesita un cable con
conectores XLR.
Conecte:
• •
uno de los conectores XLR en la entrada MIC INPUT, y
• •
el otro conector XLR al micrófono
Botón GND LIFT: Al conectar una mesa de mezclas al MA400,
(5)
si este botón no está presionado, la conexión a tierra de la mesa
de mezclas sigue intacta.
Esta conexión evita que las cargas electrostáticas interfieran
con las señales de audio.
Sin embargo, si se presenta un bucle de masa, puede romper la
conexión a tierra del MA400 presionando el botón GND LIFT.
Conector MONITOR INPUT: Para enviar una señal de una mesa
(6)
de mezclas o equipo Hi-Fi al MA400, necesita un cable con
conectores tipo jack de 6,3 mm (estéreo o mono).
Conecte:
• •
uno de los conectores jack de 6,3 mm en la entrada
MONITOR INPUT, y
• •
el otro conector jack de 6,3 mm en una entrada de envío
auxiliar de la mesa de mezclas, o a la salida de un
equipo Hi-Fi.
Conector PHONES de 6,3 mm, y conector PHONES de 3,5 mm
(7)
: Para conectar auriculares al MA400, utilice los conectores
(8)
marcados como PHONES, ya sea mediante jack de 6,3 mm
o 3,5 mm.
◊ ◊
No utilice ambas salidas de auriculares simultáneamente
Conmutador MONO / STEREO: Utilice este conmutador para
(9)
definir el tipo de señal que el MA400 recibe del mezclador
o equipo Hi-Fi.
Si ha conectado:
• •
un jack mono en la entrada MONITOR INPUT, el MA400
recibirá una señal mono. Conmute a MONO
• •
un jack estéreo en la entrada MONITOR INPUT, el MA400
recibirá una señal estéreo. Conmute a ESTÉREO.
Control MIC LEVEL: Para ajustar el nivel de la señal de
(10)
micrófono, gire este control hacia el nivel de volumen mínimo
(0) o máximo (10).
Control MON LEVEL : Para ajustar el volumen de la mesa de
(11)
mezclas o el equipo Hi-Fi, gire este control hacia el nivel de
volumen mínimo (0) o máximo (10).
NÚMERO DE SERIE: El número de serie, localizado en la parte inferior
del MA400, le será requerido para registrar su producto.
9
MICROMON MA400
