Behringer MICROMON MA400 Kurzanleitung

BEHRINGER MICROMON MA400
WILLKOMMEN BEI BEHRINGER
Vielen Dank für Ihr Vertrauen in BEHRINGER Produkte, das Sie
mit dem Kauf des MICROMON MA400 zum Ausdruck gebracht
haben. Das Gerät ermöglicht es Ihnen, mit Ihrem Kopfhörer zwei
Audiosignale gleichzeitig hören:
ein Mikrofonsignal.
ein Signal von einem Mischpult oder einem HiFi-Gerät.
Die Lautstärke beider Signale lässt sich separat regeln. Auf diese
Weise können Sie sich auf Ihren Gesang oder auf das
Audiosignal vom Mixer/HiFi-Gerät konzentrieren.
Bitte lesen Sie die Sicherheitshinweise am Ende dieses
Dokuments.

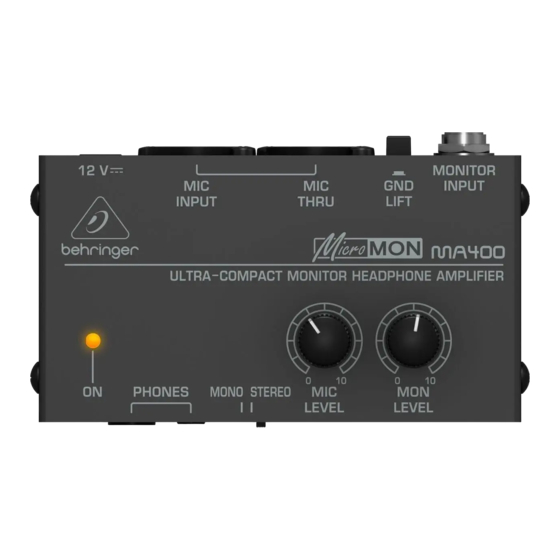

BEDIENUNGSELEMENTE UND ANSCHLÜSSE
Im Folgenden erfahren Sie mehr über die Anschlüsse und
Bedienungselemente des MA400.
Fig. 1: Anschlüsse und Bedienungselemente des MA400
Hohe Lautstärken können Ihr Gehör und Ihren Kopfhörer
beschädigen. Drehen Sie die MIC LEVEL- und MON LEVEL-
Regler auf 0, bevor Sie das Gerät in Betrieb nehmen.
12 V-Anschluss : Verwenden Sie den 12 V-Anschluss, um
das Netzteil am MA400 anzuschließen. Sobald Sie das Netzteil
mit dem Stromnetz verbinden, ist der MA400 automatisch
eingeschaltet. Um das Gerät vom Netz zu trennen, ziehen Sie
den Stecker aus der Steckdose.
ON LED: Sobald das Gerät ans Stromnetz angeschlossen ist,
leuchtet die ON LED.
MIC INPUT-Anschluss: Um ein Mikrofonsignal zum MA400 zu
leiten, benötigen Sie ein XLR-Kabel. Verbinden Sie
einen XLR-Stecker mit dem MIC INPUT-Anschluss und
den anderen XLR-Stecker mit dem Mikrofon.
MIC THRU-Anschluss: Um ein Mikrofonsignal vom MA400
zu einem Mixer zu leiten, benötigen Sie ein XLR-Kabel.
Verbinden Sie
einen XLR-Stecker mit dem MIC THRU-Anschluss und
den anderen XLR-Stecker mit dem Mikrofoneingang des
Mixers.
GND LIFT-Schalter: Wenn Sie ein Mischpult am MA400
anschließen, drücken Sie diesen Schalter nicht, damit die
Masseverbindung zum Mixer erhalten bleibt. Diese
Verbindung verhindert die Beeinflussung Ihrer
Audiosignale durch elektrostatische Ladungen.
Wenn allerdings durch Erdschleifen verursachtes Brummen
Ihre Audiosignale beeinträchtigt, können Sie die
Masseverbindung zwischen Mixer und MA400
unterbrechen. Drücken Sie dazu den GND LIFT-Schalter.
MONITOR INPUT-Anschluss: Um ein Signal von einem
Mischpult oder HiFi-Gerät zum MA400 zu leiten, benötigen
Sie ein Audiokabel mit 6,3-mm-Stereo-Klinkensteckern für
Stereosignale oder ein Audiokabel mit 6,3-mm-Mono-
Klinkensteckern für Monosignale. Verbinden Sie
einen 6,3-mm Klinkenstecker mit dem MONITOR
INPUT-Anschluss und
den anderen 6,3-mm Klinkenstecker mit dem AUX SEND
des Mixers oder mit dem Ausgang eines Hifi-Geräts.
6,3-mm PHONES-Anschluss,
Anschluss: Um einen Kopfhörer am MA400 anzuschließen,
verwenden Sie den 6,3-mm oder den 3,5-mm PHONES-
Anschluss.
Verwenden Sie nicht beide PHONES-Anschlüsse
gleichzeitig.
MONO / STEREO-Schalter: Benutzen Sie diesen Schalter,
um zwischen Mono- und Stereosignalverarbeitung zu
wählen. Haben Sie
einen Monoklinkenstecker an den MONITOR INPUT
angeschlossen, empfängt der MA400 ein Monosignal.
Drücken Sie diesen Schalter, um MONO zu wählen.
einen Stereoklinkenstecker an den MONITOR INPUT
angeschlossen, empfängt der MA400 ein
Stereosignal. Drücken Sie diesen Schalter, um
STEREO zu wählen.
MIC LEVEL-Regler: Um die Lautstärke des Mikrofonsignals
einzustellen, drehen Sie diesen Regler langsam gegen 0
(minimale Lautstärke) oder gegen 10 (maximale
Lautstärke).
MON LEVEL-Regler: Um die Lautstärke des Mischpult- oder
HiFi-Signals einzustellen, drehen Sie den Regler langsam
gegen 0 (minimale Lautstärke) oder gegen 10 (maximale
Lautstärke).
Die SERIENNUMMER des MA400 befindet sich auf der Unterseite
des Geräts.
GARANTIE
Besuchen Sie bitte unsere Website http://www.behringer.com, um
unsere derzeitigen Garantiebedingungen zu erfahren.
3,5-mm PHONES-
