Behringer MICROMON MA400 Bedienungsanleitung Seite 14

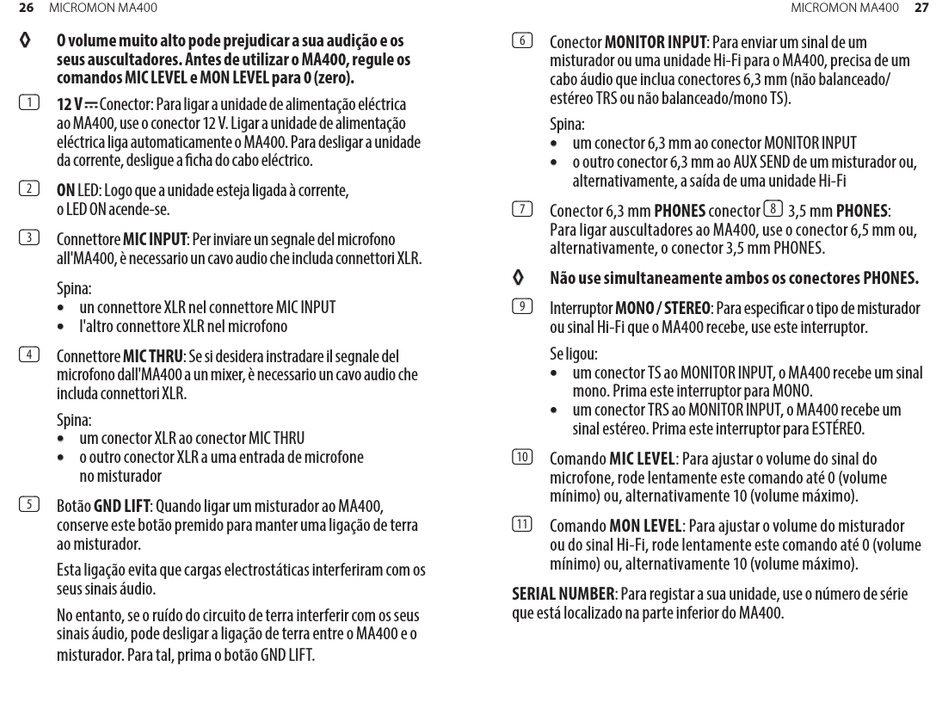

26
MICROMON MA400
◊ ◊
O volume muito alto pode prejudicar a sua audição e os
seus auscultadores. Antes de utilizar o MA400, regule os
comandos MIC LEVEL e MON LEVEL para 0 (zero).
12 V Conector: Para ligar a unidade de alimentação eléctrica
(1)
ao MA400, use o conector 12 V. Ligar a unidade de alimentação
eléctrica liga automaticamente o MA400. Para desligar a unidade
da corrente, desligue a ficha do cabo eléctrico.
ON LED: Logo que a unidade esteja ligada à corrente,
(2)
o LED ON acende-se.
Connettore MIC INPUT: Per inviare un segnale del microfono
(3)
all'MA400, è necessario un cavo audio che includa connettori XLR.
Spina:
• •
un connettore XLR nel connettore MIC INPUT
• •
l'altro connettore XLR nel microfono
Connettore MIC THRU: Se si desidera instradare il segnale del
(4)
microfono dall'MA400 a un mixer, è necessario un cavo audio che
includa connettori XLR.
Spina:
• •
um conector XLR ao conector MIC THRU
• •
o outro conector XLR a uma entrada de microfone
no misturador
Botão GND LIFT: Quando ligar um misturador ao MA400,
(5)
conserve este botão premido para manter uma ligação de terra
ao misturador.
Esta ligação evita que cargas electrostáticas interferiram com os
seus sinais áudio.
No entanto, se o ruído do circuito de terra interferir com os seus
sinais áudio, pode desligar a ligação de terra entre o MA400 e o
misturador. Para tal, prima o botão GND LIFT.
Conector MONITOR INPUT: Para enviar um sinal de um
(6)
misturador ou uma unidade Hi-Fi para o MA400, precisa de um
cabo áudio que inclua conectores 6,3 mm (não balanceado/
estéreo TRS ou não balanceado/mono TS).
Spina:
• •
um conector 6,3 mm ao conector MONITOR INPUT
• •
o outro conector 6,3 mm ao AUX SEND de um misturador ou,
alternativamente, a saída de uma unidade Hi-Fi
Conector 6,3 mm PHONES conector
(7)
Para ligar auscultadores ao MA400, use o conector 6,5 mm ou,
alternativamente, o conector 3,5 mm PHONES.
◊ ◊
Não use simultaneamente ambos os conectores PHONES.
Interruptor MONO / STEREO: Para especificar o tipo de misturador
(9)
ou sinal Hi-Fi que o MA400 recebe, use este interruptor.
Se ligou:
• •
um conector TS ao MONITOR INPUT, o MA400 recebe um sinal
mono. Prima este interruptor para MONO.
• •
um conector TRS ao MONITOR INPUT, o MA400 recebe um
sinal estéreo. Prima este interruptor para ESTÉREO.
Comando MIC LEVEL: Para ajustar o volume do sinal do
(10)
microfone, rode lentamente este comando até 0 (volume
mínimo) ou, alternativamente 10 (volume máximo).
Comando MON LEVEL: Para ajustar o volume do misturador
(11)
ou do sinal Hi-Fi, rode lentamente este comando até 0 (volume
mínimo) ou, alternativamente 10 (volume máximo).
SERIAL NUMBER: Para registar a sua unidade, use o número de série
que está localizado na parte inferior do MA400.
27
MICROMON MA400
3,5 mm PHONES:
(8)
