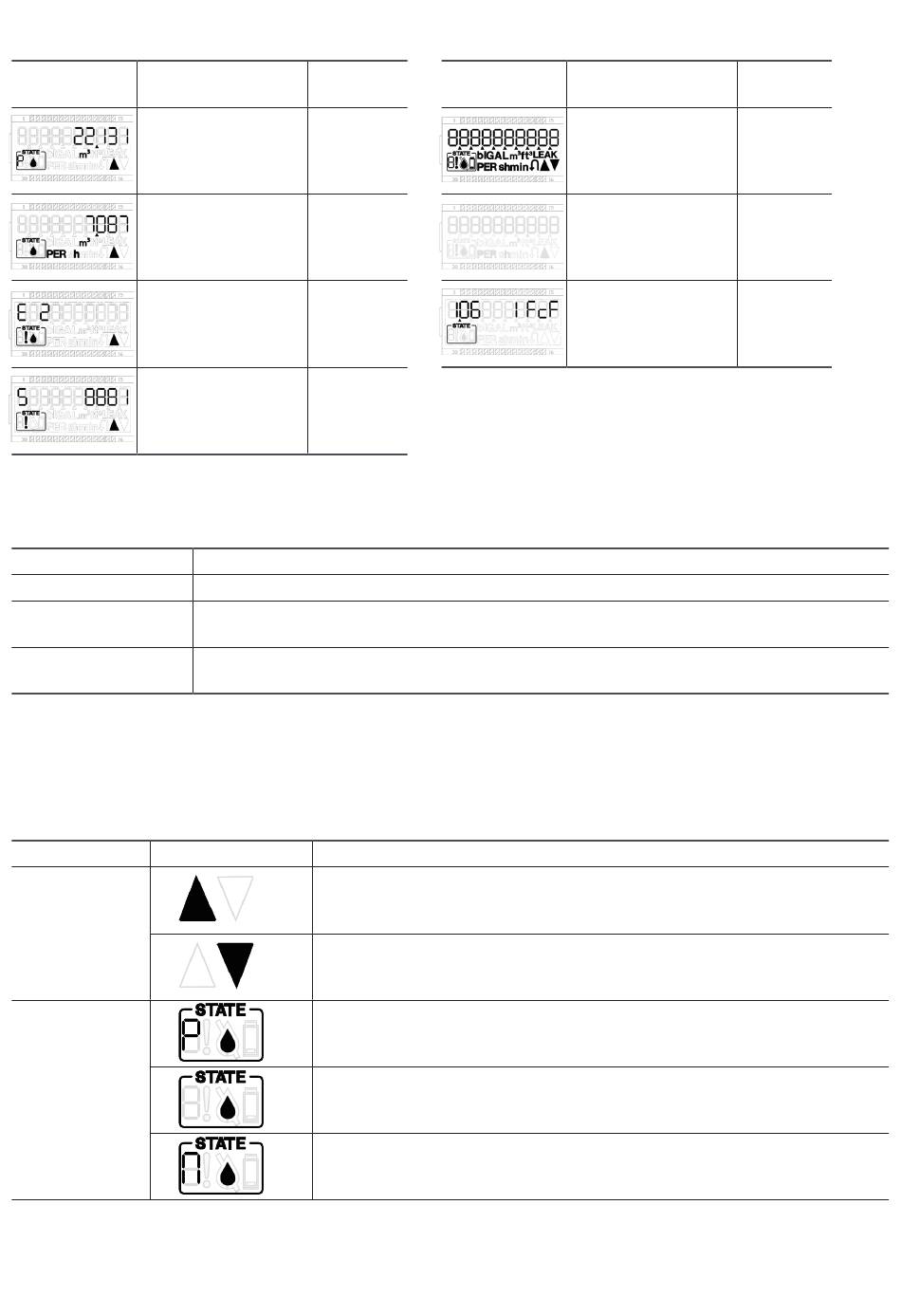

Die grundlegende Anzeigesequenz:
LCD
Beschreibung
Nettovolumen
Durchflussmenge
Ereignis (wenn Er-
eignis gesetzt ist)
Service (wenn Ser-
vicefehler besteht)
5.2.2. Display-Kenndaten
Anzeige
Einheiten
Angezeigte Werte
Ereignisse und
Alarme
5.3.
Die Anzeigen auf dem LC-Display verstehen
5.3.1. LCD-Symbole
Name
Symbol
Durchflussrich-
tung
Indexindikator
Dauer der
Anzeige
10s
2s
2s
2s
LCD 10-stellig
m³, L, Stunde
Volumen, Durchfluss, Rückfluss, Displaytest, Status von Ereignissen und Alarmen, F/W-
Version
Rückfluss, Batteriestand niedrig, Leckage, Luftblasen, Rohrbruch, Temperatur niedrig,
Temperatur hoch, leere Leitung, Umgebungstemperatur hoch, kein Verbrauch
Information
Der Durchfluss ist positiv.
Der Durchchfluss ist negativ.
Einscheit, wenn der Bildschirm den positiven Index (Vorwärtsvolumen)
anzeigt (mit oder ohne Wasser in der Leitung).
Die Anzeige zeigt das Netto-Volumen (mit oder ohne Wasser in der Lei-
tung).
Einscheit, wenn der Bildschirm den negativen Index anzeigt.
Die zweite Sequenz des Displays alle 120s:
LCD
Beschreibung
Alle Segmente an-
zeigen EIN
Alle Segmente an-
zeigen AUS
Anzeige Messtech-
nik FW-Version und
CRC
Dauer der
Anzeige
2s
2s
2s
