DEUTSCH

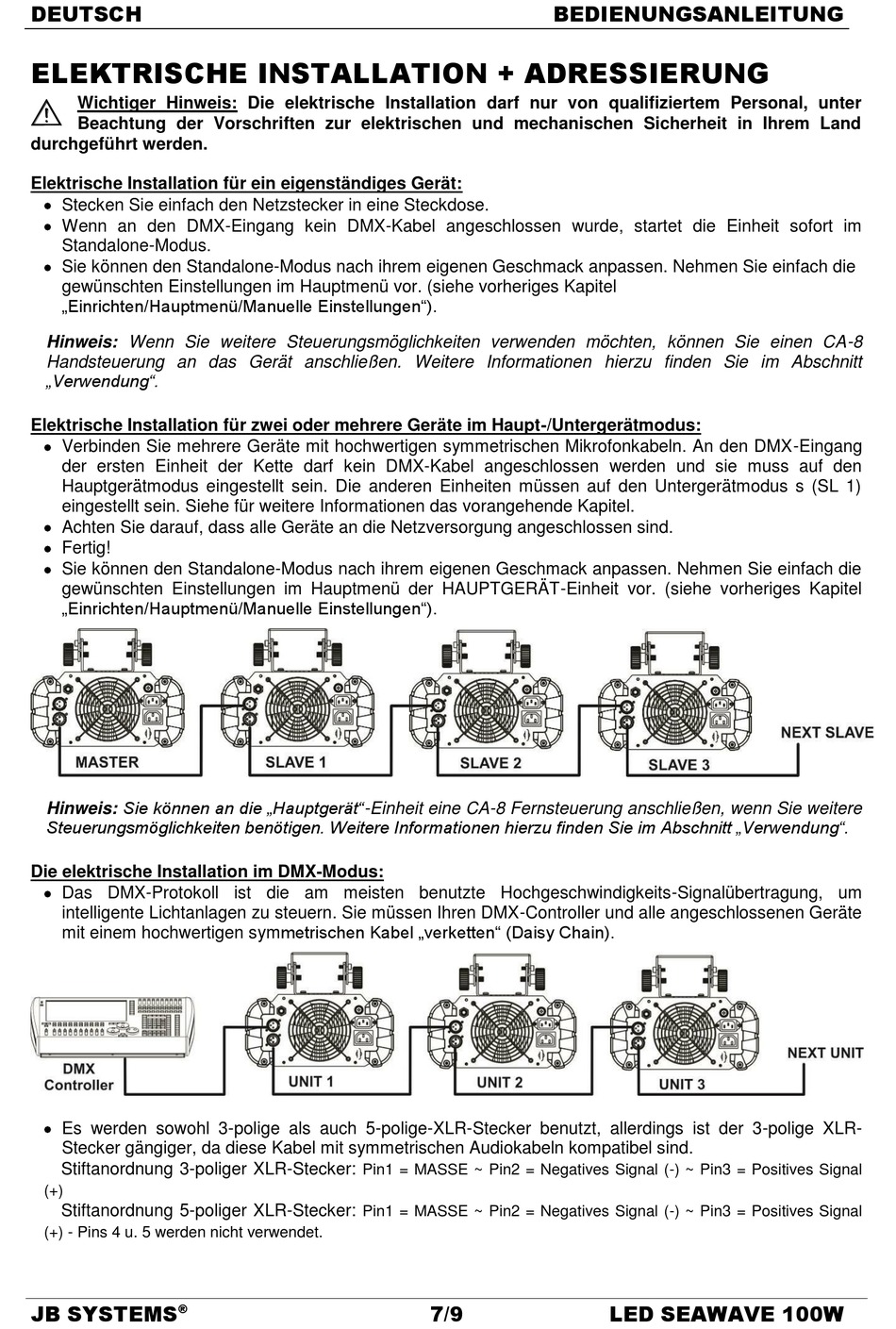

ELEKTRISCHE INSTALLATION + ADRESSIERUNG
Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal, unter
Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land
durchgeführt werden.
Elektrische Installation für ein eigenständiges Gerät:
Stecken Sie einfach den Netzstecker in eine Steckdose.
Wenn an den DMX-Eingang kein DMX-Kabel angeschlossen wurde, startet die Einheit sofort im
Standalone-Modus.
Sie können den Standalone-Modus nach ihrem eigenen Geschmack anpassen. Nehmen Sie einfach die
gewünschten Einstellungen im Hauptmenü vor. (siehe vorheriges Kapitel
„Einrichten/Hauptmenü/Manuelle Einstellungen").
Hinweis: Wenn Sie weitere Steuerungsmöglichkeiten verwenden möchten, können Sie einen CA-8
Handsteuerung an das Gerät anschließen. Weitere Informationen hierzu finden Sie im Abschnitt
„Verwendung".
Elektrische Installation für zwei oder mehrere Geräte im Haupt-/Untergerätmodus:
Verbinden Sie mehrere Geräte mit hochwertigen symmetrischen Mikrofonkabeln. An den DMX-Eingang
der ersten Einheit der Kette darf kein DMX-Kabel angeschlossen werden und sie muss auf den
Hauptgerätmodus eingestellt sein. Die anderen Einheiten müssen auf den Untergerätmodus s (SL 1)
eingestellt sein. Siehe für weitere Informationen das vorangehende Kapitel.
Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
Fertig!
Sie können den Standalone-Modus nach ihrem eigenen Geschmack anpassen. Nehmen Sie einfach die
gewünschten Einstellungen im Hauptmenü der HAUPTGERÄT-Einheit vor. (siehe vorheriges Kapitel
„Einrichten/Hauptmenü/Manuelle Einstellungen").
Hinweis: Sie können an die „Hauptgerät"-Einheit eine CA-8 Fernsteuerung anschließen, wenn Sie weitere
Steuerungsmöglichkeiten benötigen. Weitere Informationen hierzu finden Sie im Abschnitt „Verwendung".
Die elektrische Installation im DMX-Modus:
Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um
intelligente Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte
mit einem hochwertigen symmetrischen Kabel „verketten" (Daisy Chain).
Es werden sowohl 3-polige als auch 5-polige-XLR-Stecker benutzt, allerdings ist der 3-polige XLR-
Stecker gängiger, da diese Kabel mit symmetrischen Audiokabeln kompatibel sind.
Stiftanordnung 3-poliger XLR-Stecker:
(+)
Stiftanordnung 5-poliger XLR-Stecker:
(+) - Pins 4 u. 5 werden nicht verwendet.
JB SYSTEMS
®
Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal
Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal
7/9
BEDIENUNGSANLEITUNG
LED SEAWAVE 100W
