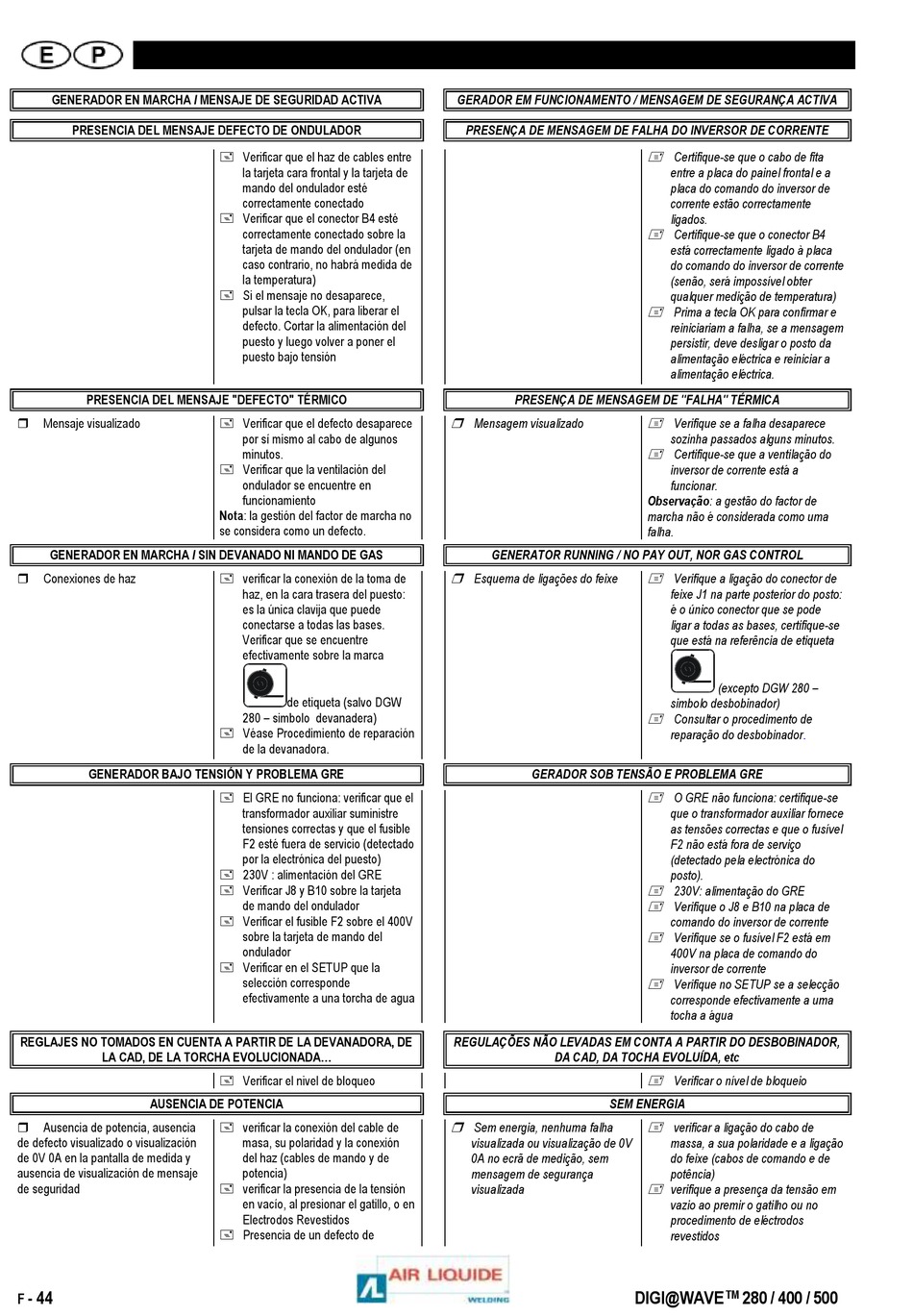

GENERADOR EN MARCHA / MENSAJE DE SEGURIDAD ACTIVA
PRESENCIA DEL MENSAJE DEFECTO DE ONDULADOR
PRESENCIA DEL MENSAJE "DEFECTO" TÉRMICO
Mensaje visualizado
GENERADOR EN MARCHA / SIN DEVANADO NI MANDO DE GAS
Conexiones de haz
GENERADOR BAJO TENSIÓN Y PROBLEMA GRE
REGLAJES NO TOMADOS EN CUENTA A PARTIR DE LA DEVANADORA, DE
LA CAD, DE LA TORCHA EVOLUCIONADA...
AUSENCIA DE POTENCIA
Ausencia de potencia, ausencia
de defecto visualizado o visualización
de 0V 0A en la pantalla de medida y
ausencia de visualización de mensaje
de seguridad
- 44
F
Verificar que el haz de cables entre
la tarjeta cara frontal y la tarjeta de
mando del ondulador esté
correctamente conectado
Verificar que el conector B4 esté
correctamente conectado sobre la
tarjeta de mando del ondulador (en
caso contrario, no habrá medida de
la temperatura)
Si el mensaje no desaparece,
pulsar la tecla OK, para liberar el
defecto. Cortar la alimentación del
puesto y luego volver a poner el
puesto bajo tensión
Verificar que el defecto desaparece
por sí mismo al cabo de algunos
minutos.
Verificar que la ventilación del
ondulador se encuentre en
funcionamiento
Nota: la gestión del factor de marcha no
se considera como un defecto.
verificar la conexión de la toma de
haz, en la cara trasera del puesto:
es la única clavija que puede
conectarse a todas las bases.
Verificar que se encuentre
efectivamente sobre la marca
de etiqueta (salvo DGW
280 – simbolo devanadera)
Véase Procedimiento de reparación
de la devanadora.
El GRE no funciona: verificar que el
transformador auxiliar suministre
tensiones correctas y que el fusible
F2 esté fuera de servicio (detectado
por la electrónica del puesto)
230V : alimentación del GRE
Verificar J8 y B10 sobre la tarjeta
de mando del ondulador
Verificar el fusible F2 sobre el 400V
sobre la tarjeta de mando del
ondulador
Verificar en el SETUP que la
selección corresponde
efectivamente a una torcha de agua
Verificar el nivel de bloqueo
verificar la conexión del cable de
masa, su polaridad y la conexión
del haz (cables de mando y de
potencia)
verificar la presencia de la tensión
en vacío, al presionar el gatillo, o en
Electrodos Revestidos
Presencia de un defecto de
GERADOR EM FUNCIONAMENTO / MENSAGEM DE SEGURANÇA ACTIVA
PRESENÇA DE MENSAGEM DE FALHA DO INVERSOR DE CORRENTE
PRESENÇA DE MENSAGEM DE "FALHA" TÉRMICA
Mensagem visualizado
GENERATOR RUNNING / NO PAY OUT, NOR GAS CONTROL
Esquema de ligações do feixe
GERADOR SOB TENSÃO E PROBLEMA GRE
REGULAÇÕES NÃO LEVADAS EM CONTA A PARTIR DO DESBOBINADOR,
DA CAD, DA TOCHA EVOLUÍDA, etc
SEM ENERGIA
Sem energia, nenhuma falha
visualizada ou visualização de 0V
0A no ecrã de medição, sem
mensagem de segurança
visualizada
Certifique-se que o cabo de fita
entre a placa do painel frontal e a
placa do comando do inversor de
corrente estão correctamente
ligados.
Certifique-se que o conector B4
está correctamente ligado à placa
do comando do inversor de corrente
(senão, será impossível obter
qualquer medição de temperatura)
Prima a tecla OK para confirmar e
reiniciariam a falha, se a mensagem
persistir, deve desligar o posto da
alimentação eléctrica e reiniciar a
alimentação eléctrica.
Verifique se a falha desaparece
sozinha passados alguns minutos.
Certifique-se que a ventilação do
inversor de corrente está a
funcionar.
Observação: a gestão do factor de
marcha não é considerada como uma
falha.
Verifique a ligação do conector de
feixe J1 na parte posterior do posto:
é o único conector que se pode
ligar a todas as bases, certifique-se
que está na referência de etiqueta
(excepto DGW 280 –
simbolo desbobinador)
Consultar o procedimento de
reparação do
desbobinador.
O GRE não funciona: certifique-se
que o transformador auxiliar fornece
as tensões correctas e que o fusível
F2 não está fora de serviço
(detectado pela electrónica do
posto).
230V: alimentação do GRE
Verifique o J8 e B10 na placa de
comando do inversor de corrente
Verifique se o fusível F2 está em
400V na placa de comando do
inversor de corrente
Verifique no SETUP se a selecção
corresponde efectivamente a uma
tocha a água
Verificar o nível de bloqueio
verificar a ligação do cabo de
massa, a sua polaridade e a ligação
do feixe (cabos de comando e de
potência)
verifique a presença da tensão em
vazio ao premir o gatilho ou no
procedimento de eléctrodos
revestidos
DIGI@WAVE
280 / 400 / 500
TM
